Описание

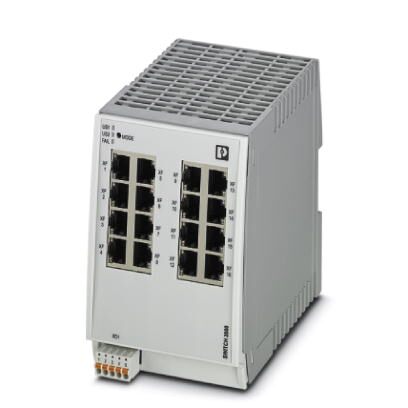

Managed Switch 2000, 16 порты RJ45 10/100 Мбит/с, cтепень защиты: IP20, PROFINET класс соответствия B
Преимущества для Вас
- Подходит для сетей PROFINET и EtherNet/IP
- Простые ввод в эксплуатацию и конфигурирование с ПО FL NETWORK MANAGER
- Память для сохранения конфигурации
- RSTP
- Клиент DHCP, сервер DHCP (на базе пула и порта), опция DHCP 82
- VLAN
- MRP (клиент и ведущее устройство)
- Управление через сеть Интернет, SNMP
- Температура окружающей среды -40 °C ... 70 °C
Коммерческие данные
Код заказа | 2702904 |
---|---|
Упаковочная единица | 1 stk |
GTIN | 4055626397214 |
Вес/шт. (без упаковки) | 445,000 GRM |
Размеры
Ширина | 85 мм |
---|---|
Высота | 130 мм |
Глубина | 115 мм |
Окружающие условия
Степень защиты | IP20 |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
Давление воздуха (эксплуатации) | 68 кПа ... 108 кПа (3000 м над уровнем моря) |
Давление воздуха (хранение / транспортировка) | 68 кПа ... 108 кПа (3000 м над уровнем моря) |
Интерфейсы
Интерфейс | Ethernet (RJ45) |
---|---|
Количество портов | 16 (порты RJ45) |
Указание по типу подключения | Autonegotiation и Autocrossing |
Среда передачи | Медь |
Скорость передачи данных | 10/100 Мбит/с |
Дальность передачи | 100 м (На каждый сегмент) |
Сигнальные светодиодные индикаторы | Прием данных, состояние связи |
Функция
Основные функции | Коммутатор с промежуточным хранением в соответствии со стандартом IEEE 802.3 |
---|---|
Управление | Управление через Web-интерфейс (HTTP/HTTPS) |
SNMPv1/v2/v3 | |
Command-line interface (Telnet, SSH) | |
Функция диагностики | RMON History |
LLDP (Link Layer Discovery Protocol) | |
SNMP-Traps | |
N:1-Portmirroring | |
ACD (Address Conflict Detection) | |
Функции фильтра | Quality of Service (8 классов приоритета) |
Port-Priorisierung | |
VLAN (до 32 VLANs) | |
IGMP Snooping (32 групп) | |
IGMP Query | |
Auto-Query-Port | |
Extended Multicast Filtering | |
Резервирование | MRP (Media Redundancy Protocol) |
RSTP (Rapid Spanning Tree Protocol) | |
FRD (Fast Ring Detection) | |
Large Tree Support | |
Таблица MAC-адресов | 8k |
Настройка параметров по IP | DHCP-Client |
DHCP Option 82 (Relay Agent) | |
DHCP-сервер (на базе пула, на базе порта) | |
BootP | |
Функция устройства PROFINET | Устройство PROFINET |
Класс соответствия PROFINET | Conformance-Class B |
Синхронизация времени | SNTP (Simple Network Time Protocol) |
Отображение состояний и диагностики | СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 2 СИД на порт Ethernet (Link/Activity и Speed) |
Управляющее напряжение сигнального контакта | 24 В DC (стандартный (типовой)) |
Управляющий ток сигнального контакта | максимально 1 минута |
Параметр расширения сети
Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
---|---|
Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
Электропитание | 24 В DC (резервный) |
---|---|
Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
Диапазон напряжения питания | 12 В DC ... 57 В DC |
Потребляемый ток, типовой | 315 мА (при Us = 24 В DC) |
Потребляемый ток, макс. | 1,4 A (при US = 12 В DC и окружающей температуре 70 °C) |
Потребляемый ток | 315 мА |
Общие сведения
Тип монтажа | Монтажная рейка |
---|---|
Исполнение AX | В форме книги |
Вес нетто | 445 г |
Материал корпуса | Поликарбонат РС армированный стекловолокном |
Указание | Поддержка по телефону и на местах (за дополнительную плату) |
MTTF | 365,63 лет (Стандарт SN 29500, температура 25 , рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
218,22 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
31,7 лет (Стандарт SN 29500, температура 55 , рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
Типы зажимов
Тип подключения | Пружинные зажимы Push-in |
---|---|
Сечение жесткого проводника мин. | 0,25 мм |
Сечение жесткого проводника макс. | 1,5 мм |
Сечение гибкого проводника мин. | 0,25 мм |
Сечение гибкого проводника макс. | 1,5 мм |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 16 |
Длина снятия изоляции | 9 мм |
Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
---|---|
Излучение помех | EN 61000-6-4 |
Помехоустойчивость | EN 61000-6-2 |
Вибрация (хранение / транспортировка) | 5г, 150 Гц, cоотв. IEC 60068-2-6 |
Материалы, не ухудшающие свойств при попадании на них лаков и красок | Да |
Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
UL, США | UL 60079-0, Ed.6 / UL 60079-7, Ed.5 |
UL, Канада | CSA C22.2 NO.60079-0, Ed.3 / CSA C22.2 NO.60079-7:16 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 10.0.1 | 19170401 |
---|---|
eCl@ss 4.0 | 27250501 |
eCl@ss 4.1 | 27250501 |
eCl@ss 5.0 | 27250501 |
eCl@ss 5.1 | 19030100 |
eCl@ss 6.0 | 19170100 |
eCl@ss 7.0 | 19170106 |
eCl@ss 8.0 | 19170106 |
eCl@ss 9.0 | 19170106 |
ETIM
ETIM 3.0 | EC000734 |
---|---|
ETIM 4.0 | EC000734 |
ETIM 5.0 | EC000734 |
ETIM 6.0 | EC000734 |
ETIM 7.0 | EC000734 |
UNSPSC
UNSPSC 6.01 | 43172015 |
---|---|
UNSPSC 7.0901 | 43201404 |
UNSPSC 11 | 43172015 |
UNSPSC 12.01 | 43201410 |
UNSPSC 13.2 | 43201410 |
