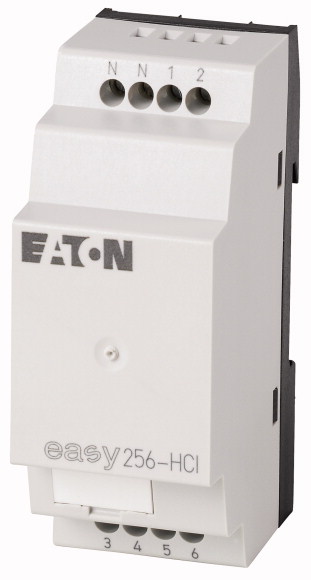

Описание
Технические характеристики
Общая информация | |||
Стандарты и положения | EN 55011, EN 55022, IEC/EN 61000-4 | ||
Размеры (Ш x В x Г) | мм | 35,5 x 90 x 58 (2 установочных мест) | |
Монтаж | DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение) | ||
Каналы | Количество | 6 | |
Диапазон напряжений при Ue | 0-264 | ||
Сверхток 115/230 В перем. тока | мА | 4/6 | |
Увеличение задержки выключения на вход EASY (от „1” до „0”) 50/60 Гц | мс | 40/37 | |
Длина провода | M | 100 | |
Параллельная схема выходов для увеличения мощности | возможно несколько (запаздывание при выключении удлиняется в соответствии с числом параллельных каналов) | ||
Вид сопротивления | емкостн. | ||
Поперечные сечения соединения | |||
одножильный | мм2 | 0,2 - 4 (AWG 22 - 12) | |
тонкопроволочный с оконечной муфтой | мм2 | 0,2 - 2,5 (AWG 22 - 12) | |
Стандартная отвёртка | мм | 3.5 x 0.8 | |
макс. начальный пусковой момент | Нм | 0.6 | |
Климатические внешние условия | |||
Рабочая температура | °C | -25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 | |
Конденсация | Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
Хранение | °C | - 40-70 | |
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) | % | 5-95 | |
Давление воздуха (эксплуатация) | hPa | 795-1080 | |
Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
Колебания (IEC/EN 60068-2-6) | Гц | ||
постоянная амплитуда 0,15 мм | Гц | 10-57 | |
постоянное ускорение 2 г | Гц | 57-150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс | Шоки | 18 | |
Падение (IEC/EN 60068-2-31) | Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) | M | 1 | |
установочное положение | вертикально или горизонтально | ||
Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения / степень загрязнения | II/2 | ||
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD) | кВ | ||
Выход воздуха | кВ | 8 | |
Разряд контакта | кВ | 6 | |
электромагнитные поля (IEC/EN 61000-4-3, RFI) | V/m | 10 | |
Подавление радиочастотных помех | EN 55011 Класс B, EN 55022 Класс B | ||
мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5, уровень 2) | кВ | 2 (кабели питания симметричны, EASY…DC) | |
Впуск согласно IEC/EN 61000-4-6 | В | 10 | |
Прочность изоляции | |||
Измерение воздушных зазоров и путей утечки тока | EN 50178, UL 508, CSA C22.2, No. 142 | ||
Прочность изоляции | EN 50178 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
PLC's (EG000024) / Accessories for controls (EC002584) | |||
Electric engineering, automation, process control engineering / Control / Control (accessories) / Control (accessories, unspecified) (ecl@ss8.1-27-24-92-90 [AKN560011]) | |||
Type of electrical accessory | - | ||
Type of mechanical accessory | - | ||
Type of documentation | - |
Апробации
Product Standards | IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking | ||
UL File No. | E135462 | ||
UL Category Control No. | NRAQ | ||
CSA File No. | 012528 | ||
CSA Class No. | 2252-01 | ||
North America Certification | UL listed, CSA certified | ||
Degree of Protection | IEC: IP20, UL/CSA Type: - |
