Описание
Программа поставок
Функция | Технологические модули XI/ON | ||

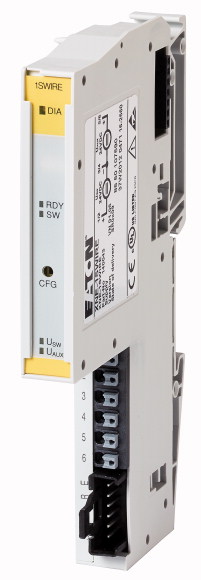

функция | Модуль записи XN | ||
Краткое описание | Привязка до 16 пускателей двигателей (Eaton) Максимально 3 XNE-1SWIRE на станцию XI/ON |
Технические характеристики
Общая информация | |||
Стандарты и предписания | EN 61000-6-2 EN 61000-6-4 EN 61131-2 | ||
Гальваническое разделение | да, через оптрон | ||
Температура окружающей среды | |||
Температура окружающей среды, эксплуатация | °C | 0 - +55 | |
Хранение, транспорт | ? | °C | -25 - +85 |
Относительная влажность воздуха | |||
относительная влажность | 5 - 95 % (в помещении), уровень RH-2, без компенсации (при 45°C во время хранения) | ||
Механические внешние условия | |||
Класс защиты | IP20 | ||
Вредный газ | ppm | SO2: 10 (относит. влажность < 75 %, без конденсации) H2S: 1,0 (относит. влажность < 75%, без конденсации) | |
Вибростойкость, условия применения | согласно IEC/EN 60068-2-6 | ||
Удароустойчивость | g | согл. IEC 60068-2-27 | |
Длительная ударопрочность (IEC/EN 60068-2-29) | согласно IEC 60068-2-29 | ||
Опрокидывание и переворачивание | согласно IEC 60068-2-31, свободное падение в соответствии с IEC 60068-2-32 | ||
Электромагнитная совместимость (ЭМС) | |||
ESD | Воздушный / контактный разряд | кВ | EN 61100-4-2 |
Электромагнитные поля | (0,08…1) / (1,4…2) / (2…2,7) ГГц | V/m | EN 61100-4-2 |
Импульсное напряжение | EN 61100-4-4 | ||
Скачок напряжения | EN 61100-4-5 | ||
Впуск | В | EN 61100-4-6 | |
Излучаемые радиопомехи (излучаемые, высокочастотные) | (30...230 мГц) / (230...1000 мГц) | dB | EN 55016-2-3 |
Варианты напряжения/просадки напряжения | EN 61131-2 | ||
Типовые испытания (Type Test) | согласно EN 61131-2 | ||
Прочие технические характеристики (каталог для перелистывания) | Технические характеристики | ||
Соединительные клеммы | |||
расчетные характеристики | согласно VDE 0611 часть 1/8.92/ IEC/EN 60947-7-1 | ||
Техника присоединения в направлении вверх | Вставные пружинные клеммы | ||
Длина зачистки | мм | 8 | |
Диапазон зажима | макс. 0,14 - 1,5 мм2 | ||
Зажимные провода | |||
"e" одножильный H 07V-U | мм2 | 0,25 - 1,5 | |
"f" тонкопроволочный H 07V-K | мм2 | 0,25 - 1,5 | |
"f" с оконечными муфтами без пластмассовых колец согласно DIN 46228-1 (оконечные муфты герметично прижаты) | мм2 | 0,25 - 1,5 | |
"f" с оконечными муфтами с пластмассовым кольцом согласно DIN 46228-1 (оконечные муфты герметично прижаты) | мм2 | 0,25 - 0,75 | |
Зажимные провода | |||
"e" одножильный H 07V-U | мм2 | 0,25 - 1,5 | |
"f" тонкопроволочный H 07V-K | мм2 | 0,25 - 1,5 | |
"f" с оконечными муфтами без пластмассовых колец согласно DIN 46228-1 (оконечные муфты герметично прижаты) | мм2 | 0,25 - 1,5 | |
"f" с оконечными муфтами с пластмассовым кольцом согласно DIN 46228-1 (оконечные муфты герметично прижаты) | мм2 | 0,25 - 0,75 | |
Аналоговые элементы ввода | |||
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 0 |
Номинальный ток потребления из модульной шины | IMB | мА | 60 |
Диагностика | 4 | ||
Аналоговые модули вывода | |||
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 0 |
Номинальный ток потребления из модульной шины | IMB | мА | 60 |
Цифровые выходы | |||
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания (при токе нагрузки = 0 mA) | IL | мА | 0 |
Номинальный ток потребления из модульной шины | IMB | мА | 60 |
Потеря мощности | P | W | тип.1.5 |
Количество байтов диагностики | 4 | ||
Цифровые входы | |||
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 0 |
Номинальный ток потребления из модульной шины | IMB | мА | 60 |
Модули реле | |||
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 0 |
Номинальный ток потребления из модульной шины | IMB | мА | 60 |
Потеря мощности | P | W | тип.1.5 |
Модуль электропитания | |||
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 0 |
Номинальный ток потребления из модульной шины | IMB | мА | 60 |
Питающее напряжение SWIRE | USW | 24 В пост. тока | |
Питающий ток SWIRE (ветвь LIN при полной нагрузке) | 600 мА | ||
Питание SmartWire (силовой контактор) | 24 В пост. тока 3 A | ||
Подключение SWIRE | Ветви SWIRE: 1 Модуль XNE-1SWIRE на станцию XI/ON: 3 Абоненты SWIRE на ветвь: 16 Данные на карту SWIRE: макс. 4I/4Q Питание узлов SWIRE (с защитой от коротких замыканий): 17 В пост. тока Питающий ток всех узлов LIN (с защитой от коротких замыканий): 500 | ||
Диагностика | 4 | ||
Напряжение изоляции | |||
между интерфейсом и Modulbus/напряжением системы | Veff | 500 | |
между интерфейсом и напряжением полевой шины | отсутствует | ||
Потеря мощности | P | W | 1.5 |
Модуль счёта | |||
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 0 |
Номинальный ток потребления из модульной шины | IMB | мА | 60 |
Виды режимов измерения | |||
Диагностика | 4 | ||
Интерфейсы | |||
Номинальное напряжение через клемму питания | UL | 24 В пост. тока | |
Номинальный ток потребления из клеммы питания | IL | мА | 0 |
Номинальный ток потребления из модульной шины | IMB | мА | 60 |
Потеря мощности | P | W | тип.1.5 |
Напряжение изоляции | |||
между интерфейсом и Modulbus/напряжением системы | Veff | 500 | |
Количество байтов диагностики | 4 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 1.5 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | 0 | |
Макс. рабочая температура | °C | 55 | |
Класс защиты | IP20 | ||
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
PLC's (EG000024) / Fieldbus, decentr. periphery - communication module (EC001604) | |||
Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - communications module (ecl@ss8.1-27-24-26-08 [BAA073010]) | |||
Supply voltage AC 50 Hz | V | 0 - 0 | |
Supply voltage AC 60 Hz | V | 0 - 0 | |
Supply voltage DC | V | 18 - 30 | |
Voltage type of supply voltage | DC | ||
Supporting protocol for TCP/IP | No | ||
Supporting protocol for PROFIBUS | No | ||
Supporting protocol for CAN | No | ||
Supporting protocol for INTERBUS | No | ||
Supporting protocol for ASI | No | ||
Supporting protocol for KNX | No | ||
Supporting protocol for MODBUS | No | ||
Supporting protocol for Data-Highway | No | ||
Supporting protocol for DeviceNet | No | ||
Supporting protocol for SUCONET | No | ||
Supporting protocol for LON | No | ||
Supporting protocol for SERCOS | No | ||
Supporting protocol for PROFINET IO | No | ||
Supporting protocol for PROFINET CBA | No | ||
Supporting protocol for Foundation Fieldbus | No | ||
Supporting protocol for EtherNet/IP | No | ||
Supporting protocol for AS-Interface Safety at Work | No | ||
Supporting protocol for DeviceNet Safety | No | ||
Supporting protocol for INTERBUS-Safety | No | ||
Supporting protocol for PROFIsafe | No | ||
Supporting protocol for SafetyBUS p | No | ||
Supporting protocol for other bus systems | No | ||
Radio standard Bluetooth | No | ||
Radio standard WLAN 802.11 | No | ||
Radio standard GPRS | No | ||
Radio standard GSM | No | ||
Radio standard UMTS | No | ||
IO link master | No | ||
System accessory | Yes | ||
Degree of protection (IP) | IP20 | ||
With potential separation | Yes | ||
Fieldbus connection over separate bus coupler possible | Yes | ||
Rail mounting possible | Yes | ||
Wall mounting/direct mounting | No | ||
Front build in possible | No | ||
Rack-assembly possible | No | ||
Suitable for safety functions | No | ||
Category according to EN 954-1 | |||
SIL according to IEC 61508 | None | ||
Performance level acc. to EN ISO 13849-1 | None | ||
Appendant operation agent (Ex ia) | No | ||
Appendant operation agent (Ex ib) | No | ||
Explosion safety category for gas | None | ||
Explosion safety category for dust | None | ||
Width | mm | 13 | |
Height | mm | 129.5 | |
Depth | mm | 74.5 |
Апробации
Product Standards | IEC/EN 6113-2; CE marking | ||
North America Certification | Request filed for UL and CSA | ||
Specially designed for North America | No | ||
Current Limiting Circuit-Breaker | No | ||
Degree of Protection | IEC: IP20, UL/CSA Type: - |
