Описание

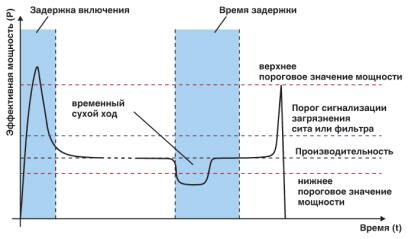

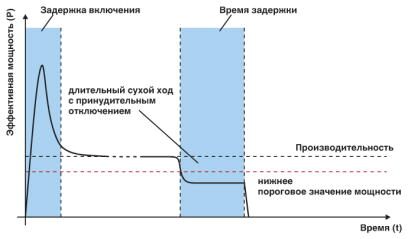

Электронный блок управления двигателем, для работы с внешним трансформатором тока - измерение активной мощности для контроля пониженной и повышенной нагрузки электродвигателя и установки, обеспечивающее оптимальную защиту для всех классов мощности. Настраиваемые пороговые значения для коммутации и сигнализации.
Преимущества для Вас
- Возможность соединения с системой INTERFACE и PROFIBUS-GATEWAY-IFS с помощью соединителей TBUS
- Возможность свободного параметрирования порогов сигнализации и переключения
- Цифровые выходы управляют внешними коммутационными элементами
Коммерческие данные
Код заказа | 2297497 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 14 (C-5-2017) |
GTIN | 4046356175753 |
Вес/шт. (без упаковки) | 263,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 22,5 мм |
---|---|
Высота | 99 мм |
Глубина | 114,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Степень защиты | IP20 |
IP20 |
Входные данные
Наименование, вход | Питание устройства |
---|---|
Расчетное напряжение питания цепи управления US | 24 В DC |
Диапазон напряжений относительно US | 0,8 ... 1,25 |
Диапазон напряжения питания цепи управления | 19,2 В DC ... 30 В DC |
Номинальный ток питания цепи управления IS | 25 мА |
Порог срабатывания | 9,6 В DC (Сигнал «0») |
19,2 В DC (Сигнал «1») | |
Индикация рабочего напряжения | LED зел. |
Индикатор состояния | Желтый светодиод - вращение по часовой стрелке (R), желтый светодиод - вращение против часовой стрелки (L), зеленый светодиод - передача данных |
Индикация ошибок | СИД красн. |
Наименование, вход | Цифровые входы |
Номинальное напряжение цепи управления UC | 24 В DC |
Номинальный ток цепи управления IC | 3,3 мА |
Наименование, вход | Измерительный вход для сигнала напряжения V1, V2, V3 |
Диапазон входных напряжений | 42 В AC ... 575 В AC |
Типовой входной ток при UN | |
Наименование, вход | Измерительный вход для сигнала тока L1/T1, L2/T2, L3/T3 |
Типовой входной ток при UN | 5 A (внешний преобразователь во вторичной цепи) |
Выходные данные
Наименование, выход | Выход нагрузки |
---|---|
Частота сети | 50 Гц ... 60 Гц |
Наименование, выход | Контакты обратной связи O1-O4 |
Указание | Выход обратного сигнала настраивается, см. руководство пользователя |
Количество выходов | 4 |
Номинальное напряжение | 24 В DC (Выход полупроводниковой лог. цепи) |
Номинального напряжение на выходе (коэффициент) | 0,8 ... 1,25 |
Ток длительной нагрузки | 500 мА |
Остаточное напряжение | |
Защитная цепь / модуль | Cтабилитроны |
Ограничение верхнего предела напряжения | > 33 В DC |
Измерения сигнала тока
Измерение свыше | подключенный снаружи проходной трансформатор тока |
---|---|
Базовая точность | тип. 0,5 % |
Измерение напряжения / фазовое напряжение
Диапазон напряжений | 0 В AC ... 350 В AC (фазовое напряжение) |
---|---|
Базовая точность | тип. 0,75 % |
Измерение мощности
Диапазон мощности | 4,5 кВт (х коэффициент передачи преобразователя тока) |
---|---|
Базовая точность | тип. 2 % |
Общие сведения
Испытательное напряжение, вход / выход | 8 кВ |
---|---|
Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
Указания по монтажу | устанавливаются в ряд без промежутков |
Режим работы | 100 % ED |
Категория согласно ISO 13849 | 1 (Безопасное отключение) |
Уровень эффективности согласно ISO 13849 | b (Безопасное отключение) |
Параметры подключения 1
Наименование, подключение | Цепь управления |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 14 |
Параметры подключения 2
Наименование, подключение | Цепь нагрузки |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 14 |
Стандарты и предписания
Наименование | Стандарты / нормативные документы |
---|---|
Стандарты / нормативные документы | DIN EN 50178 |
EN 60947 | |
EN 60947-4-2 | |
ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
II (2) D [Ex t] [Ex p] |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
eCl@ss 5.1 | 27370802 |
---|---|
eCl@ss 6.0 | 27370804 |
eCl@ss 7.0 | 27370804 |
eCl@ss 8.0 | 27370804 |
eCl@ss 9.0 | 27370804 |
ETIM
ETIM 4.0 | EC002572 |
---|---|
ETIM 5.0 | EC002572 |
ETIM 6.0 | EC002572 |
UNSPSC
UNSPSC 6.01 | 30211915 |
---|---|
UNSPSC 7.0901 | 39121514 |
UNSPSC 11 | 39121514 |
UNSPSC 12.01 | 39121514 |
UNSPSC 13.2 | 39121104 |
