Описание

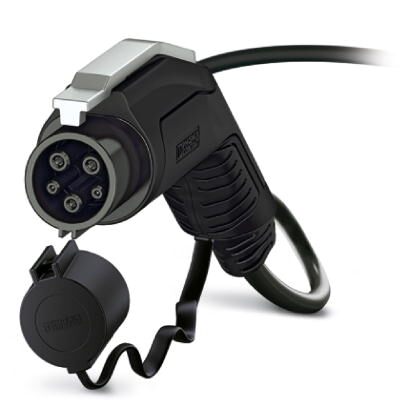

Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема на другом конце, с возможностью запирания навесным замком, с защитным колпачком, C-Line черный / серый, Тип 1, МЭК 62196-2, SAE J1772, PSE, 30 A / 250 В (AC), тип конструкции C-Line, кабель: 5 м, черный, прямой, поверхность сопряжения: черный, область захвата: черный
Описание изделия
Зарядный кабель переменного тока, с автомобильным зарядным штекером и одним концом без разъема, для зарядки переменным током (AC) электромобилей (EV) с входными разъемами типа 1, для установки на зарядных станциях (EVSE)
Преимущества для Вас
- Общий дизайн всех автомобильных и инфраструктурных зарядных штекеров Phoenix Contact
- Посеребренные поверхности силовых и сигнальных контактов
- Сертификат соответствия по IATF 16949:2016 и ISO 9001:2015
- Удобное использование благодаря эргономичной ручке и дополнительным прорезиненным компонентам
- Проверено путем выборочного тестирования в соответствии с автомобильными стандартами LV124, LV214, LV215-2
- Надежное функционирование блокировочного рычага с дополнительным уплотнением
- Дополнительная блокировка навесным замком
- Вода не проникает в кабель благодаря полной водонепроницаемости в продольной плоскости
Коммерческие данные
Код заказа | 1033864 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
GTIN | 4055626540122 |
Вес/шт. (без упаковки) | 0,000 GRM |
Описание изделия
Тип изделия | Зарядный кабель перем. тока с автомобильным зарядным штекером, без разъема на другом конце, с возможностью запирания навесным замком, с защитным колпачком |
---|---|
Исполнение | C-Line черный / серый |
Стандарты / нормативные документы | МЭК 62196-2 |
SAE J1772 | |
PSE | |
Стандарт зарядки | Тип 1 |
Режим заряда | Режим 3, случай C |
Размеры
Ширина зарядного штекера электромобиля | 58,00 мм |
---|---|
Высота зарядного штекера электромобиля | 151,10 мм |
Глубина зарядного штекера электромобиля | 236,10 мм |
Длина кабеля | 5 м |
Длина зачищаемой части провода | 60 мм ±15 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
Степень защиты | IP44 (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства Phoenix Contact или соответствующими стандартными изделиями) |
IP54 (Защитный колпачок) |
Электрические характеристики
Зарядная мощность, макс. | 7,5 кВт |
---|---|
Количество фаз | 1 |
Количество, силовые контакты | 3 (L1, N, PE) |
Расчетный ток силовых контактов | 30 A |
Расчетное напряжение силовых контактов | 250 В AC |
Количество сигнальных контактов | 2 (CP, CS) |
Расчетный ток сигнальных контактов | 2 A |
Расчетное напряжение сигнальных контактов | 30 В AC |
Вид передачи сигналов | Широтно-импульсная модуляции |
Указание по типу подключения | Обжимной контакт, неразъемный |
Кодировка резисторов | 480 (Рычаг активирован) |
150 Ом (Рычаг не активирован) |
Механические характеристики
Циклы установки | > 10000 |
---|---|
Усилие установки | |
Усилие съема |
Design
Тип конструкции | C-Line |
---|---|
Цвет корпуса | черный |
Цвет поверхности сопряжения | черный |
Цвет области ручки | черный |
Цвет элемента управления | cеребристый |
Цвет защитного колпачка | черный |
Варианты заказчиков | На заказ |
Материал
Материал корпуса | Пластмасса |
---|---|
Материал области ручки | Мягкий пластик |
Материал рычага управления | Металл |
Материал защитный колпачок | Мягкий пластик |
Материал вид при установке | Пластик |
Класс воспламеняемости | V0 |
Материал поверхности контактов | Ag |
Кабель
Построение системы проводников | 3 x 6,0 мм + 1 x 0,75 мм |
---|---|
Сертификация проводников | PSE |
Наружный диаметр проводника | 16,3 мм |
Тип кабеля | прямой |
Внешняя оболочка, цвет | черный |
Крепление
Тип фиксатора | Возможность блокировки рабочего рычага при помощи навесного замка с дужкой 4 мм |
---|
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 9.0 | 27144705 |
---|
ETIM
ETIM 6.0 | EC002897 |
---|---|
ETIM 7.0 | EC002897 |
