Описание

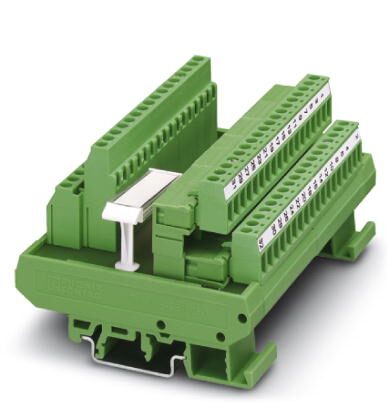

Модуль VARIOFACE с винтовыми клеммами и штекерным соединителем COMBICON, с механическим ключом, устанавливается на монтажные рейки NS 35/7,5 или NS 32, количество контактов 32
Коммерческие данные
Код заказа | 2970196 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 599 (C-7-2015) |
GTIN | 4017918087685 |
Вес/шт. (без упаковки) | 2,800 GRM |
Размеры
Ширина | 112,5 мм |
---|---|
Высота | 77 мм |
Глубина | 58,5 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Общие сведения
Макс. допустимое рабочее напряжение | 250 В AC/DC |
---|---|
Макс. допустимый ток (на ответвление) | 3 A |
Полюсов | 32 |
Монтажное положение | на выбор |
Параметры подключения 1
Наименование, подключение | Клеммы для печатного монтажа |
---|---|
Подключение согласно стандарту | МЭК / EN |
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 7 мм |
Резьба винтов | M3 |
Количество точек подключения | 1 |
Полюсов | 32 |
Сечение жесткого провода | 0,2 мм ... 2,5 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 14 |
Параметры подключения 2
Наименование, подключение | Клеммы для печатного монтажа |
---|---|
Подключение согласно стандарту | МЭК / EN |
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Количество точек подключения | 1 |
Полюсов | 32 |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
Стандарты / нормативные документы | МЭК 60664 |
---|---|
DIN EN 50178 |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27250300 |
eCl@ss 6.0 | 27242600 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 4.0 | EC002780 |
---|---|
ETIM 5.0 | EC002780 |
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
UNSPSC
UNSPSC 6.01 | 30211824 |
---|---|
UNSPSC 7.0901 | 39121421 |
UNSPSC 11 | 39121421 |
UNSPSC 12.01 | 39121421 |
UNSPSC 13.2 | 39121432 |
