Описание

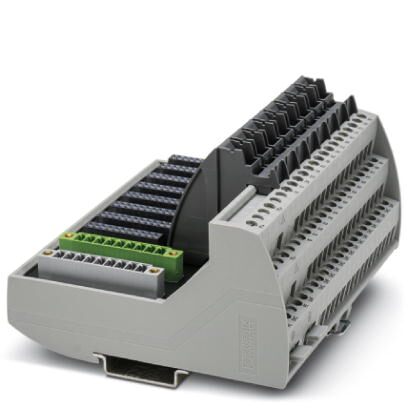

Цокольный модуль VIP с принадлежностями ввода/вывода (IOA) обеспечивает универсальное конфигурирование каналов. Этот модуль имеет маркировки для каналов 1–8, а также конформное покрытие оснащения печатных плат.
Преимущества для Вас
- Встроенное крепежное основание для установки и фиксации групп клемм IOA
- Полевые подключения через винтовые клеммы
- Клеммы для дискретной кабельной разводки или кабельного соединения
- Конформное покрытие печатных плат
- Две изолированные опции для силовой шины
- Четыре подключения на канал (A, B, C, D) и несколько опций экранирования
- Каналы для маркировки принадлежностей
- Встроенное основание для монтажной рейки
- Прочное металлическое основание монтажной рейки для простого монтажа и демонтажа на рейке
Коммерческие данные
Код заказа | 2907186 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 553 (C-5-2017) |
GTIN | 4055626239392 |
Вес/шт. (без упаковки) | 415,000 GRM |
Размеры
Ширина | 118,1 мм |
---|---|
Высота | 102,7 мм |
Глубина | 72,2 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
Общие сведения
Рабочее напряжение, максимальное Umax | 30 В DC (Клеммы P2 и полевые клеммы) |
---|---|
Рабочее напряжение максимальное | 30 В DC (Клеммы P2 и полевые клеммы) |
230 В AC (Клеммы P2 и полевые клеммы) | |
30 В DC (Клеммы P1) | |
30 В (Штекерные разъемы X30 и X31) | |
Макс. допустимый ток (на ответвление) | 3 A (Полевой сигнал) |
1 A (Контакты цепи управления) | |
Макс. допустимый ток | 15 A () |
Макс. допустимое значение суммарного тока | 15 A (на каждый модуль) |
Индикатор состояния | Нет |
Монтажное положение | любое, на 35-миллиметровой монтажной рейке согласно EN 60715 |
Степень защиты | IP20 |
Данные по подключению Подключение 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Подключение согласно стандарту | МЭК / EN |
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M 3 |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Момент затяжки | 0,5 Нм ... 0,6 Нм |
Данные по подключению Подключение 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | вставные винтовые клеммы |
Количество точек подключения | 2 |
Полюсов | 9 |
Поддерживаемые устройства управления
Управление | универсальный |
---|
Данные по безопасности
Входное напряжение Ui | 30 В (на канал) |
---|---|
Входной ток Ii | 1 A (на канал) |
Индуктивность Li | 0 мГн |
Емкость Ci | 0 мкФ |
ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
IECEx | IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
FM | Class I, Zone 2, AEx nA ic IIC T4 Gc; AEx nA IIC T4 Gc Nonincendive: Class I, Div. 2, Groups A, B, C, D T4 With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G |
Стандарты и предписания
Стандарты / нормативные документы | МЭК 60664 |
---|---|
DIN EN 50178 | |
Соответствие нормам | ANSI/ISA 60079-0; 60079-11; 60079-15 |
ANSI/МЭК 60529 | |
FM 3600; 3611; 3810 | |
ATEX | Sira 16ATEX4260X; Ex II 3G Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
IECEx | IECEx SIR 16.0088X Ex nA ic IIC T4 Gc; Ex nA IIC T4 Gc |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27250313 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 4.0 | EC002780 |
---|---|
ETIM 5.0 | EC002780 |
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
UNSPSC
UNSPSC 13.2 | 39121432 |
---|
