Описание

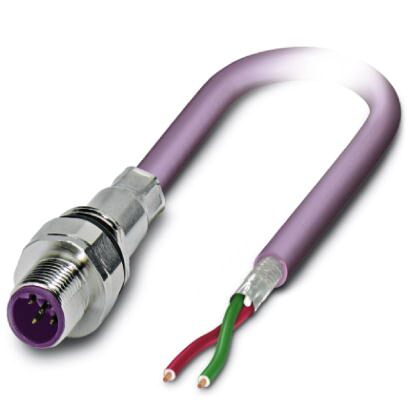

Встраиваемый разъем (вилка) шинной системы, PROFIBUS, 2-полюсный, M12, экранированный, с механическим ключом B-типа, монтаж с передней части стенки / резьбовое крепление с M16, позиционируемый, с кабелем шины длиной 1 м, 2 x 0,25 мм
Преимущества для Вас
- Подготовленные с проводниками различной стандартной длины для незамедлительного использования
- Сборка и длина проводников на заказ
- Оптимальная герметичность за счет заливки со стороны кабеля
- Исполнения кабелей для всех распространенных типов сетей и полевых шин
- Для высокой безопасности передачи: подсоединение экрана к корпусу при помощи опциональной ЭМС-гайки
Коммерческие данные
Код заказа | 1525568 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
Страница каталога | Стр. 426 (C-2-2017) |
GTIN | 4046356022309 |
Вес/шт. (без упаковки) | 84,300 GRM |
Размеры
Длина кабеля | 1 м |
---|
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
---|---|
Степень защиты | IP67 |
Общие сведения
Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
---|---|
Расчетный ток при 40 | 4 A |
Расчетное напряжение | 60 В |
Расчетное импульсное напряжение | 1,5 кВ |
Полюсов | 2 |
Сопротивление изоляции | 100 M |
Кодирование | B - инверс. |
Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
Индикатор состояния | Нет |
Категория перенапряжения | II |
Степень загрязнения | 3 |
Испытательное напряжение | 2500 В |
Тип подключения | PROFIBUS |
Циклы установки | > 100 |
Тип монтажа | Монтаж на передней стенке M16 x 1,5 с контргайкой |
Материал
Класс воспламеняемости согласно UL 94 | V0 |
---|---|
Материал, контакт | CuZn |
Материал, контактная поверхность | Ni/Au |
Материал, держатель контакта | PA 6.6 |
Материал накатанной гайки | латунь, никелированный |
Материал уплотнения | NBR |
Стандарты и предписания
Обозначение стандарта | Разъем M12 |
---|---|
Стандарты / нормативные документы | МЭК 61076-2-101 |
Класс воспламеняемости согласно UL 94 | V0 |
Кабель
Тип кабеля | PROFIBUS |
---|---|
Тип кабеля (краткое обозначение) | 910 |
UL AWM Style | 21198 (80 °C / 300 В) |
Тип сигнала/категория | PROFIBUS |

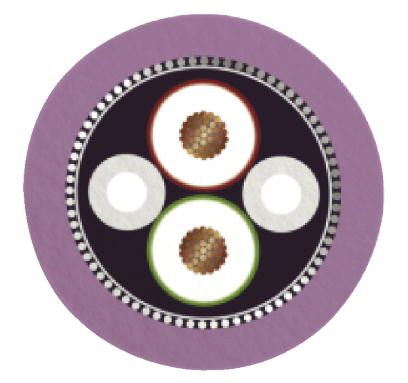

Конструкция кабеля | 1x2xAWG24/19 |
Сечение провода | 2x 0,25 мм (Сигнальный провод) |
AWG, сигнальная линия | 24 |
Конструкция кабеля, сигнальная линия | 19x 0,13 мм |
Диаметр проводника вкл. изоляцию | 2,55 мм ±0,07 мм |
Цвета жил | красный, зеленый |
Общая скрутка | 2 провода с 2 наполнителями для сердечника |
Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
защитный экран оптоволоконного кабеля | 85 % |
Внешняя оболочка, цвет | фиолетовый RAL 4001 |
Наружный диаметр кабеля D | 7,8 мм ±0,2 мм |
Минимальный радиус изгиба, при жесткой прокладке | 40 мм |
Минимальный радиус изгиба, при подвижной прокладке | 65 мм |
Количество циклов изгибания | 4000000 |
Радиус изгиба | 65 мм |
Путь перемещения | 4,5 м |
Скорость поперечного перемещения | 3 м/c |
Ускорение | 3 м/c |
Масса кабеля | 90 кг/км |
Внешняя оболочка, материал | PUR |
Наполнитель | PP |
Материал, изоляция проводника | Foam-Skin PP |
Материал проводника | гибкий провод из оцинкованной меди |
Сопротивление изоляции | 5 Г*км |
Сопротивление кабеля | 78,6 Ом/км |
Проводники - емкость | ном. 30 пФ/м |
Волновое сопротивление | 150 ±10 % (3 МГц ... 20 МГц) |
Ослабление | 0,049 дБ/м (при 16 МГц) |
Номинальное напряжение, проводник | 30 В |
Испытательное напряжение, фаза / фаза | 1500 В (50 Гц, 1 мин) |
Испытательное напряжение, фаза / экран | 1500 В (50 Гц, 1 мин) |
Негорючесть | UL 1581, разд. 1060 (FT-1) |
МЭК 60332-1-2 | |
Без галогенов | согласно DIN VDE 0472, часть 815 |
соответствует EN 60754-1 | |
Стойкость, прочие данные | низкая адгезия |
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
-30 °C ... 80 °C (кабель, для подвижного монтажа) | |
70 °C (Кабель, использование в буксирных цепях) | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27140815 |
---|---|
eCl@ss 4.1 | 27140815 |
eCl@ss 5.0 | 27143423 |
eCl@ss 5.1 | 27143400 |
eCl@ss 6.0 | 27279200 |
eCl@ss 7.0 | 27440103 |
eCl@ss 8.0 | 27440103 |
eCl@ss 9.0 | 27440102 |
ETIM
ETIM 2.0 | EC001297 |
---|---|
ETIM 3.0 | EC002061 |
ETIM 4.0 | EC000830 |
ETIM 5.0 | EC002061 |
ETIM 6.0 | EC002061 |
UNSPSC
UNSPSC 6.01 | 31251501 |
---|---|
UNSPSC 7.0901 | 31251501 |
UNSPSC 11 | 31251501 |
UNSPSC 12.01 | 31251501 |
UNSPSC 13.2 | 39121413 |
