Описание

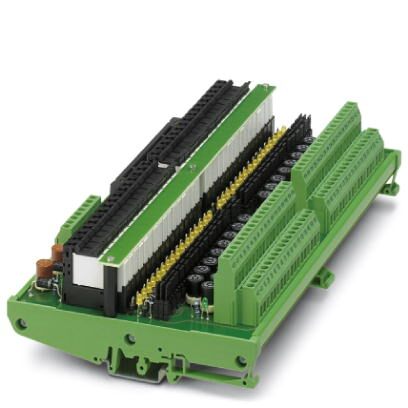

32-канальный релейный модуль VARIOFACE с винтовым соединением и 50-полюсным системным соединением. Резервная система питания, предназначен для платы Yokogawa ADV 151, ширина модуля: 232,5 мм
Коммерческие данные
Код заказа | 2900898 |
---|---|
Упаковочная единица | 1 stk |
Примечание | Позаказное производство (возврат невозможен) |
GTIN | 4046356548403 |
Вес/шт. (без упаковки) | 500,000 GRM |
Указание
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
---|
Размеры
Ширина | 232,5 мм |
---|---|
Высота | 127,5 мм |
Глубина | 44 мм |
Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
---|
Входные данные
Входное номинальное напряжение UN | 24 В DC |
---|---|
Диапазон входных напряжений относительно UN | 0,8 ... 1,1 |
Типовой входной ток при UN | 9 мА (посредством реле) |
Защитная цепь / модуль | Защитный диод |
Наименование защиты | Защита от переполюсовки |
Защитная цепь / модуль | Диод защиты от переполюсовки |
Индикатором состояния / канал | LED желт. |
Выходные данные
Исполнение контакта | 1 замыкающий контакт |
---|---|
Материал контакта | AgSnO, с покрытием золотом |
Максимальное напряжение переключения | 24 В AC/DC |
Макс. ток продолжительной нагрузки | макс. 2 A |
Общие сведения
Количество каналов | 32 |
---|---|
Степень защиты | IP00 |
Монтажное положение | на выбор |
Данные по подключению Подключение 1
Наименование, подключение | Уровень полевых устройств |
---|---|
Тип подключения | Винтовые зажимы |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Данные по подключению Подключение 2
Наименование, подключение | Уровень управления |
---|---|
Тип подключения | Совместимы с Yokogawa KS |
Момент затяжки | 0,5 Нм |
Количество точек подключения | 1 |
Полюсов | 50 |
Данные по подключению Подключение 3
Наименование, подключение | Питание |
---|---|
Тип подключения | Винтовые зажимы |
Сечение жесткого провода | 0,2 мм ... 4 мм |
Сечение гибкого провода | 0,2 мм ... 2,5 мм |
Сечение проводника AWG | 24 ... 12 |
Полюсов | 8 |
Поддерживаемые устройства управления
Дополнительные устройства управления | YOKOGAWA CS3000 CentumVP |
---|---|
Дополнительные платы ввода-вывода | ADV151 |
ADV161 | |
Дополнительные устройства управления | YOKOGAWA STARDOM |
Дополнительные платы ввода-вывода | NFDV151 |
NFDV161 |
Стандарты и предписания
Наименование | Воздушные пути и пути утечки |
---|---|
Стандарты / нормативные документы | DIN EN 50178: 1998-04 |
Расчетное напряжение изоляции | 63 В |
Расчетное импульсное напряжение | 0,6 кВ (1,2 / 50 мкс) |
Изоляция | Функциональная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Environmental Product Compliance
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 4.0 | 27250313 |
---|---|
eCl@ss 4.1 | 27250313 |
eCl@ss 5.0 | 27250313 |
eCl@ss 5.1 | 27371000 |
eCl@ss 6.0 | 27371000 |
eCl@ss 7.0 | 27141152 |
eCl@ss 8.0 | 27141152 |
eCl@ss 9.0 | 27141152 |
ETIM
ETIM 5.0 | EC002780 |
---|---|
ETIM 6.0 | EC002780 |
ETIM 7.0 | EC002780 |
UNSPSC
UNSPSC 6.01 | 30211916 |
---|---|
UNSPSC 7.0901 | 39121515 |
UNSPSC 11 | 39121515 |
UNSPSC 12.01 | 39121515 |
UNSPSC 13.2 | 39121432 |
