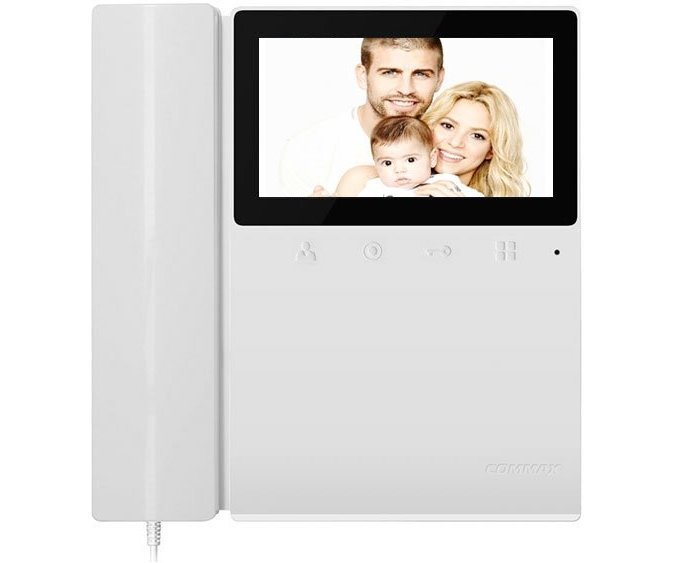

Видеодомофон оснащен цветным TFT LCD экраном 4.3 дюйма и рассчитан на подключение одной видеопанели. Домофон поставляется с трубкой для двухсторонней связи с гостем.
Модель поддерживает подключение двух видеодомофонов в параллель, а также одной видеокамеры для осуществления записи.
Домофон Commax CDV-43K поддерживает мультиформатный режим работы, что обеспечивает взаимодействие с вызывными панелями форматов PAL и NTSC.
Длительность работы дисплея во включенном состоянии:
- после ручного включения кнопкой на мониторе: 30 ± 10 сек
- после поступления сигнала от вызывной панели: 60 ± 10 сек
Возможно подключение дополнительной трубки DP-4VHP.
Возможно параллельное подключение 2 мониторов к вызывной панели.
Максимальная конфигурация: 2 монитора, 1 вызывная панель, 2 дополнительные трубки.
CDV-43K можно подключить к подъездному домофону через блок сопряжения.
Видеодомофон работает с цветными вызывными панелями в стандарте PAL
Дистанция связи от монитора до вызывной панели:
- 70 м при сечении жил кабеля 0,8 мм
- 50 м при сечении жил кабеля 0,65 мм
- 28 м при сечении жил кабеля 0,5 мм
Видеообзор:
Кнопки управления видеодомофона Commax CDV-43K:
- Трубка;
- ЖК-дисплей;
- Кнопка наблюдения;
- Кнопка аудиотрубки;
- Кнопка отпирания замка;
- Кнопка меню;
- Клавиша питания.
Схема соединений и подключение Commax CDV-43K:
Подключение камеры
- Красный: вызов (аудио);
- Синий: заземление;
- Желтый: питание (+12 В);
- Белый: видео.
Подключение аудиотрубки
- Красный: вызов (аудио);
- Синий: заземление;
- Желтый: питание (+14 В);
- Белый: сигнал вызова.
|
Тип
|
с трубкой |
|
Цветность экрана
|
цветной |
|
Цвет корпуса
|
белый |
|
Диагональ экрана
|
4.3" |
|
Память
|
нет |
|
Формат сигнала
|
CVBS |
|
Тип устройства
|
видеодомофон |
|
Кол-во подключаемых видео камер / панелей
|
1 |
|
Совместимость с подъездными домофонами
|
опция |
|
Размер, тип экрана
|
4.3" (10,92 см) LCD TFTс LED-подсветкой |
|
Количество вызывных панелей/камер
|
до 1 |
|
Количество дополнительных видеокамер
|
нет |
|
Количество мониторов в параллель
|
до 2-х мониторов |
|
Стандарт
|
PAL/NTSC |
|
Память
|
нет |
|
Функция DVR
|
нет |
|
Подключение дополнительной аудиотрубки
|
да |
|
Схема подключения
|
4-х проводная |
|
Напряжение питания
|
100-240 вольт |
|
Температура эксплуатации
|
от 0 до +40 °С |
|
Память
|
нет |
|
Размеры
|
168х159х25 |
|
Подключение к подъездному домофону
|
Опция (через блок сопряжения) |
|
Цвет корпуса
|
белый |
|
Тип связи
|
с трубкой |
