Что такое автомат защиты двигателя и зачем он нужен
Главная задача такого аппарата — предотвратить выход из строя дорогостоящего двигателя при возникновении нештатных ситуаций. В отличие от обычных защитных устройств, мотор-автомат учитывает специфику работы электродвигателей, в частности — высокие пусковые токи, которые могут в 7–10 раз превышать номинальные значения. Благодаря этому аппарат не срабатывает ложноположительно в момент запуска, но мгновенно отключает питание при реальной угрозе.
В интернет-магазине МВБ представлен широкий ассортимент таких приборов. В каталоге вы найдёте модели для любых задач — от компактных вентиляторов до промышленных насосов и станков. Мы предлагаем продукцию ведущих мировых брендов, проверенную временем и тысячами объектов по всей стране.
Устройство и принцип действия
Внутри корпуса мотор-автомата расположены несколько ключевых узлов, каждый из которых отвечает за определённый тип защиты. Их совместная работа обеспечивает надёжное отключение двигателя при любых отклонениях от нормы.
Тепловой расцепитель — это элемент, который контролирует температуру обмоток двигателя. Он реагирует на длительные перегрузки, возникающие, например, при заклинивании вала или повышенной механической нагрузке. Когда ток превышает допустимое значение в течение определённого времени, биметаллическая пластина нагревается, изгибается и размыкает контакты. Это предотвращает перегрев изоляции и последующее короткое замыкание.
Электромагнитный расцепитель — отвечает за защиту от коротких замыканий. Он срабатывает практически мгновенно — за доли секунды. При резком скачке тока, характерном для КЗ, соленоид втягивает сердечник и механически разрывает цепь. Это защищает обмотки двигателя от разрушительного воздействия токов, которые могут в десятки раз превышать номинальные значения.
Защита от обрыва фаз — важнейшая функция для трёхфазных двигателей. Если одна из фаз пропадает, двигатель продолжает работать на двух оставшихся, но при этом возникает значительный перекос токов. Это приводит к перегреву, вибрации и быстрому выходу из строя. АЗД фиксирует пропадание фазы и мгновенно отключает питание.
Защита от несимметрии тока — контролирует баланс между фазами. Если токи в фазах различаются более чем на допустимый процент, устройство также срабатывает на отключение. Это предотвращает повреждение обмоток и подшипникового узла.
После устранения неисправности аппарат можно включить вручную — большинство моделей оснащены рычагом или кнопкой повторного включения. Некоторые современные устройства поддерживают автоматическое перезапуск после устранения аварии.
Области применения
Мотор-автоматы используются практически везде, где есть электродвигатели. Без них невозможно представить современное промышленное производство, сельское хозяйство, коммунальную инфраструктуру и даже некоторые бытовые установки.
Основные сферы применения:
- Станкостроение и металлообработка — защита двигателей токарных, фрезерных, сверлильных и шлифовальных станков.
- Насосное оборудование — скважинные, циркуляционные, дренажные и пожарные насосы.
- Компрессорные установки — поршневые, винтовые и центробежные компрессоры.
- Вентиляционные системы — приточные, вытяжные и дымовые вентиляторы.
- Конвейерные линии — ленточные, цепные и роликовые транспортёры.
- Подъёмно-транспортное оборудование — лифты, краны, лебёдки.
- Холодильное оборудование — компрессоры холодильных машин и морозильных камер.
- Деревообработка — пилорамы, фуганки, рейсмусы и сушильные камеры.
- Сельское хозяйство — зернодробилки, кормораздатчики, доильные установки.
В любом из этих случаев мотор-автомат — не просто опция, а обязательный элемент системы управления. От его наличия и правильного выбора напрямую зависит срок службы оборудования и безопасность персонала.
Ключевые параметры при подборе
Чтобы правильно выбрать защитный аппарат, необходимо обратить внимание на несколько технических характеристик. Неправильный подбор может привести либо к частым ложным отключениям, либо к отсутствию защиты в критический момент.
| Параметр | Суть характеристики | Диапазон значений |
|---|---|---|
| Номинальный ток | Максимальный рабочий ток двигателя в нормальном режиме | 0,1–100 А в зависимости от исполнения |
| Диапазон регулировки | Возможность настройки тока срабатывания под конкретный двигатель | Обычно ±20–30% от номинала |
| Количество полюсов | 3P — для трёхфазных сетей, 1P — для однофазных | Чаще всего 3P |
| Способность к пусковым токам | Устойчивость к кратковременным перегрузкам при запуске | До 10×In без срабатывания |
| Степень защиты (IP) | Защищённость от пыли и влаги | IP20 — для щитов, IP55 — для агрессивных сред |
| Отключающая способность | Максимальный ток КЗ, который может разорвать аппарат | До 100 кА у промышленных моделей |
Преимущества использования
Мотор-автоматы имеют ряд неоспоримых преимуществ перед альтернативными решениями. Рассмотрим их подробнее.
| Преимущество | В чём выражается |
|---|---|
| Комплексная защита | Одно устройство защищает сразу от перегрузки, КЗ, обрыва фазы и несимметрии |
| Надёжность | Проверенные решения от ведущих производителей с многолетним ресурсом |
| Экономия пространства | Заменяет несколько приборов в щите управления |
| Снижение затрат на ремонт | Предотвращает выход из строя дорогостоящих двигателей |
| Простой монтаж | Устанавливается на DIN-рейку, подключение по понятной схеме |
| Долговечность | Ресурс — десятки тысяч циклов срабатывания |
| Удобство обслуживания | Лёгкая замена, наличие диагностических элементов |
Пошаговая инструкция по выбору
Чтобы не ошибиться при подборе защитного аппарата, следуйте этому простому алгоритму.
- Определите номинальный ток двигателя. Информация указана на шильдике (заводской табличке) агрегата. Именно это значение должно попадать в диапазон регулировки автомата.
- Учитывайте пусковые токи. Обычно они превышают номинальные в 5–10 раз. Убедитесь, что выбранная модель имеет соответствующую времятоковую характеристику и не будет отключаться при каждом пуске.
- Оцените условия эксплуатации. Для влажных и пыльных помещений выбирайте аппараты с высокой степенью защиты — от IP54 и выше. Для установки в щитах управления подойдут модели с IP20.
- Определите режим работы. Если оборудование работает с частыми пусками и остановками, выбирайте модели с увеличенным механическим ресурсом.
- Уточните наличие дополнительных функций. Защита от обрыва фаз, от несимметрии, от затяжного пуска — это не просто «опции», а критически важные возможности для многих объектов.
- Проверьте совместимость. Убедитесь, что аппарат подходит к вашей системе управления — магнитным пускателям, контроллерам, схемам автоматики.
Если у вас остались сомнения, обратитесь к нашим менеджерам. Мы поможем с расчётами, подберём оптимальную модель и ответим на любые технические вопросы.
Сравнение с альтернативными решениями
Часто при проектировании встаёт вопрос: что лучше — установить полноценный мотор-автомат или обойтись связкой из автоматического выключателя и теплового реле? Разберём этот вопрос объективно.
| Критерий сравнения | Автомат защиты двигателя | Тепловое реле + автомат |
|---|---|---|
| Защита от КЗ | Встроенная (электромагнитный расцепитель) | Отдельный автомат |
| Защита от обрыва фаз | Стандартно присутствует | Не всегда есть |
| Защита от несимметрии | Есть в большинстве моделей | Обычно отсутствует |
| Точность настройки | Высокая, широкий диапазон | Ниже, ограниченный диапазон |
| Габариты в щите | Одно устройство (экономия места) | Два устройства (больше места) |
| Сложность монтажа | Проще (меньше соединений) | Сложнее (дополнительные коммутации) |
| Стоимость | Выше отдельного реле, но сопоставима со связкой | Зависит от выбранных приборов |
Вывод очевиден: для большинства задач мотор-автомат является более предпочтительным решением. Он проще в монтаже, занимает меньше места и предоставляет более широкий спектр защитных функций.
Популярные модели в каталоге МВБ
В нашем ассортименте представлены приборы от ведущих мировых производителей. Рассмотрим наиболее востребованные модели.
ABB MS116 — компактный и надёжный аппарат для двигателей мощностью до 7,5 кВт. Диапазон регулировки тока — от 0,1 до 16 А. Отличается высокой точностью и быстродействием. Идеально подходит для небольших станков, вентиляторов и насосов.

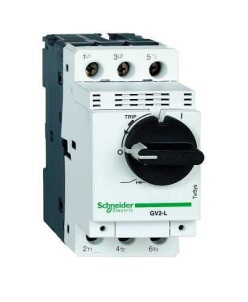

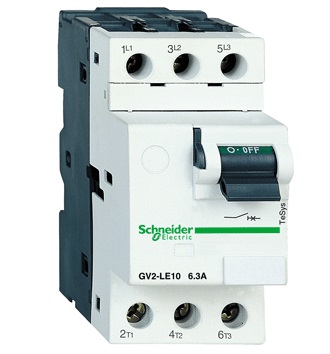

Schneider Electric GV2 — линейка мотор-автоматов, охватывающая токи до 40 А. Обеспечивает защиту от обрыва фаз и несимметрии. Корпус выполнен из ударопрочного пластика. Хороший выбор для промышленного оборудования средней мощности.
IEK АЗД — достойный бюджетный вариант без потери качества. Работает стабильно, есть все необходимые виды защиты. Подходит для небольших производств, гаражных мастерских и сельхозтехники.
Eaton PKZM0 — аппарат, рассчитанный на токи до 32 А. Отличается высокой отключающей способностью и удобной регулировкой. Применяется на конвейерных линиях, компрессорах и серьёзных станках.
Перед покупкой всегда сверяйте технические параметры двигателя и выбранного автомата. Ошибка в этом вопросе приводит либо к ложным срабатываниям, либо к отсутствию нужной защиты.
Монтаж и ввод в эксплуатацию
Установка аппарата производится в распределительном щите на стандартную DIN-рейку. Схема подключения всегда нанесена на корпус прибора, что значительно упрощает работу электрика.
Важно помнить несколько правил:
- Все монтажные работы выполняются только при полном отключении напряжения.
- Перед установкой проверьте целостность корпуса и контактов.
- Подключайте провода согласно схеме — перепутывание фаз приводит к некорректной работе.
- Используйте кабели подходящего сечения — заниженное сечение вызывает нагрев и потери.
- Затягивайте винтовые клеммы с правильным усилием — слабый контакт греется и со временем отгорает.
- После завершения монтажа обязательно протестируйте срабатывание — можно запустить двигатель и создать контрольную перегрузку.
Правильный монтаж — это залог долгой и бесперебойной работы не только самого автомата, но и всего защищаемого оборудования.
Регламент обслуживания
Несмотря на высокую надёжность, мотор-автоматы требуют регулярного контроля. Профилактическое обслуживание позволяет выявить проблемы на ранней стадии и избежать внезапных отказов.
- Раз в год проверяйте состояние контактных групп — не появился ли подгар, не ослабли ли соединения.
- Очищайте прибор от пыли и грязи, особенно если он работает в агрессивной среде.
- Периодически тестируйте срабатывание теплового и электромагнитного расцепителей.
- Контролируйте настройки тока — от вибрации винты регулировки могут сбиваться.
- При появлении ложных срабатываний или нагрева корпуса — немедленно проведите диагностику.
В тяжёлых условиях эксплуатации (пыль, высокая влажность, вибрация) частоту обслуживания лучше увеличить до двух раз в год.
