Типы

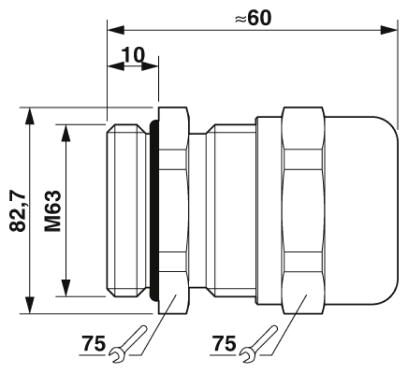

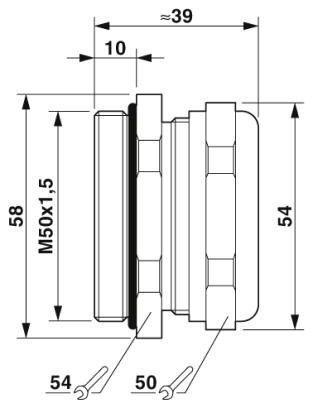

С резьбой. Метрические (M) и трубные (PG) модели с уплотнительным кольцом. Обеспечивают герметичный проход через корпус. Степень защиты — IP68. Материал — полиамид, латунь, нержавеющая сталь.
С мембраной. Оснащены эластичной мембраной, которая пропускает провод без инструмента. Применяются для быстрого монтажа. Степень защиты — IP66–IP68.
С разжимной вставкой. Позволяют открыть уплотнение, уложить линию и закрыть мембрану. Применяются для кабелей с разъёмами. Требуют специального инструмента.
Для нескольких линий. Пропускают через одно отверстие несколько проводов. Оснащены несколькими мембранами или каналами. Применяются в щитах с плотной компоновкой.
С кабельным зажимом. Фиксируют линию и предотвращают натяжение на клеммах. Применяются для ответственных соединений. Выпускаются с заземлением экрана.
Для взрывоопасных зон. Специализированные устройства с повышенной герметичностью и искробезопасностью.
Ключевые характеристики
- Материал: полиамид, латунь, нержавеющая сталь
- Размеры: M12–M63, PG7–PG29
- Диаметр линии: от 3 до 50 мм
- Степень защиты: IP54–IP68
- Рабочая температура: от -40 до +100 °C
- Цвет: серый, чёрный, белый
- Тип уплотнения: мембрана, кольцо, разжимная вставка
- Монтаж: в корпус, на панель
Области применения
- Электрощиты и шкафы управления
- Промышленная автоматизация
- Системы безопасности и видеонаблюдения
- Наружные электроустановки
- Транспорт и подвижной состав
- Взрывоопасные зоны
Критерии выбора
При подборе учитывают размер резьбы — M или PG. Диаметр линии — должен соответствовать уплотнению. Степень защиты — IP68 для влажных и наружных условий, IP54 для сухих помещений. Материал — полиамид для стандартных условий, латунь или нержавейка для агрессивных сред.
Для быстрого монтажа выбирают модели с мембраной. Для линий с разъёмами — с разжимной вставкой. Для фиксации от натяжения — с кабельным зажимом. Для нескольких линий — многоканальные модели.
Обращают внимание на наличие гайки и уплотнительного кольца в комплекте. Для заземления экрана — модели с зажимом экрана.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Герметичный проход линии в корпус | Требует подбора по размеру и типу |
| Защита от пыли и влаги | Стоимость выше простых заглушек |
| Предотвращение натяжения | Монтаж требует точной разделки |
| Широкий выбор размеров и материалов | Не все типоразмеры есть на складе |
| Быстрый монтаж с мембраной | Мембранные модели одноразовые |
Монтаж и подключение
Устройство монтируется в отверстие корпуса. С наружной стороны накручивается гайка, с внутренней — уплотнительное кольцо. Линия протягивается через ввод и затягивается. Для мембранных моделей провод просто вдавливается в мембрану.
Для моделей с разжимной вставкой используют специальный инструмент. Линия укладывается в открытое уплотнение, затем мембрана закрывается. После монтажа проверяют герметичность и надёжность фиксации.
