Устройство и принцип работы

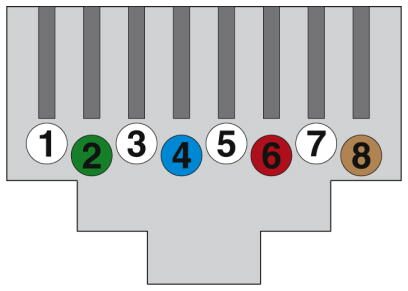

Конструктивно модуль Ethernet состоит из нескольких ключевых элементов. Сетевой контроллер (чипсет) обрабатывает сетевые пакеты и управляет обменом данными. Разъем RJ45 обеспечивает физическое подключение к сети. Процессорный блок преобразует данные между внутренней шиной устройства и сетевыми протоколами. Светодиодные индикаторы отображают состояние соединения и активность передачи данных. Для промышленных модулей предусмотрена гальваническая развязка и защита от перенапряжения.
Принцип работы основан на обмене данными по стандарту IEEE 802.3. Модуль получает данные от подключенного оборудования (контроллера, датчика) и упаковывает их в Ethernet-кадры. Кадры передаются по сети с использованием протоколов TCP/IP или UDP. На приемной стороне данные извлекаются из кадров и передаются на целевое устройство. Современные модули поддерживают различные промышленные протоколы поверх Ethernet: Modbus TCP, Profinet, Ethernet/IP, EtherCAT и другие. Некоторые модели имеют встроенный веб-сервер для настройки и мониторинга через браузер.
Типы модулей Ethernet
По назначению
- Коммуникационные — обеспечивают связь между контроллером и сетью. Преобразуют данные из внутреннего протокола устройства в Ethernet.
- Расширения портов — добавляют один или несколько Ethernet-портов к существующему оборудованию.
- Преобразователи интерфейсов — конвертируют RS232/RS485 в Ethernet и обратно.
- Сетевые адаптеры для датчиков — подключают датчики и измерительные приборы к Ethernet-сети.
По типу протокола
- Modbus TCP — самый распространенный протокол для промышленной автоматизации. Совместим с большинством контроллеров и SCADA-систем.
- Profinet — протокол от Siemens для систем промышленной автоматизации.
- Ethernet/IP — протокол для систем Allen-Bradley и Rockwell Automation.
- EtherCAT — высокоскоростной протокол для систем реального времени.
- Powerlink — протокол с открытым исходным кодом для жесткого реального времени.
По типу монтажа
- Для DIN-рейки — стандарт для промышленных щитов и шкафов.
- Для 19" стойки — модули в корпусе 1U для серверных и телеком-шкафов.
- Встраиваемые — устанавливаются внутрь корпуса контроллера.
- Настольные — для лабораторного и офисного применения.
По скорости передачи данных
- 10/100 Мбит/с — базовый стандарт для большинства промышленных приложений.
- 1 Гбит/с — для высокопроизводительных систем и передачи больших объемов данных.
- 10 Гбит/с — для магистральных сетей и дата-центров.
Области применения
- Промышленная автоматизация и управление производством
- SCADA-системы и диспетчерские пункты
- Телемеханика и удаленный мониторинг
- Системы учета энергоресурсов
- Автоматизация зданий и "умный дом"
- Системы безопасности и видеонаблюдения
- Транспортные и логистические системы
- Интернет вещей (IoT) и облачные сервисы
Критерии выбора
При подборе модуля Ethernet учитывают несколько ключевых параметров.
- Поддерживаемый протокол — должен совпадать с протоколом вашего контроллера или системы управления.
- Скорость передачи — 10/100 Мбит/с достаточно для большинства задач, для высоконагруженных систем требуется 1 Гбит/с.
- Количество портов — один порт для подключения к сети, два или более для организации цепочек или резервирования.
- Тип монтажа — для DIN-рейки, 19" стойки или встраиваемый.
- Напряжение питания — большинство модулей работают от 24В DC.
- Гальваническая развязка — защита от помех и перенапряжений.
- Диапазон рабочих температур — для промышленного применения требуется расширенный диапазон.
- Поддержка PoE — питание подключенных устройств через Ethernet-кабель.
- Наличие веб-интерфейса — для удобной настройки и мониторинга.
Монтаж и подключение
Установка модуля Ethernet зависит от типа корпуса и условий эксплуатации.
Для DIN-рейки:
- Защелкните модуль на рейке до фиксации.
- Подключите питание (24В DC) к клеммам питания.
- Подключите Ethernet-кабель (витая пара) к разъему RJ45.
- При необходимости подключите устройство (контроллер, датчик) через интерфейсный порт.
Для 19" стойки:
- Установите модуль в стойку и закрепите винтами.
- Подключите питание.
- Подключите сетевые кабели к портам RJ45 на передней панели.
После установки выполните настройку: назначьте IP-адрес, маску подсети и шлюз для подключения к сети. Для промышленных протоколов настройте параметры связи (Modbus ID, таймауты). При наличии веб-интерфейса настройка выполняется через браузер. Проверьте связь с контроллером или SCADA-системой и протестируйте обмен данными.
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Высокая скорость передачи данных | Требуется настройка сети (IP-адреса, маршрутизация) |
| Поддержка большого числа устройств в сети | Чувствительность к качеству кабелей и соединений |
| Удаленный доступ через интернет | Возможны задержки в сетях с большим трафиком |
| Универсальность и стандартизация | Требуется защита от несанкционированного доступа |
| Совместимость с IT-инфраструктурой | Ограничение по длине кабеля (100 м для витой пары) |
