Конструкция и принцип работы

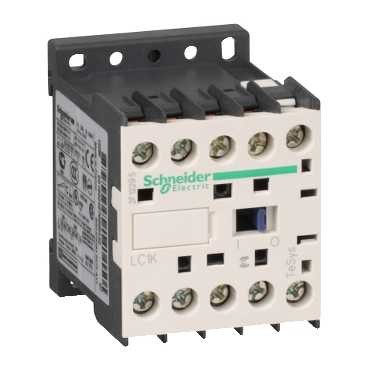

Мини контактор состоит из корпуса, электромагнитной катушки, подвижных и неподвижных контактов, клемм для подключения и вспомогательных контактов. При подаче напряжения на катушку создается магнитное поле, которое притягивает якорь и замыкает силовые контакты. Нагрузка включается. При снятии напряжения пружина возвращает якорь в исходное положение, контакты размыкаются.
Мини контакторы выпускаются в 3-полюсном и 4-полюсном исполнении. Трехполюсные модели применяются для коммутации трехфазных нагрузок, четырехполюсные — для цепей с нейтралью или для одновременного разрыва всех проводников.

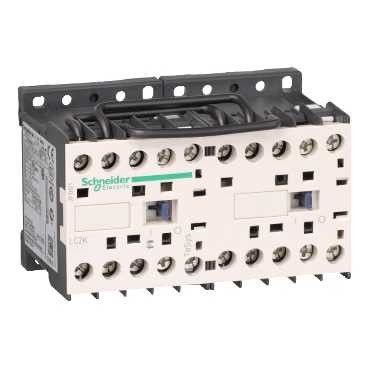

Типы мини контакторов
По количеству полюсов
- 3 полюса (3P) — для трехфазных двигателей и нагрузок.
- 4 полюса (4P) — для коммутации трехфазных цепей с нейтралью или четырехпроводных линий.
По роду тока катушки
- Переменного тока (AC) — 24, 110, 220, 380 В. Наиболее распространенный вариант.
- Постоянного тока (DC) — 12, 24, 110 В.
По номинальному току
- 6 А — для малых нагрузок и цепей управления.
- 9 А — самый популярный номинал для освещения и вентиляции.
- 12 А — для небольших двигателей и нагревателей.
- 16 А — для более мощных однофазных и трехфазных нагрузок.
Области применения
- Компактные шкафы автоматизации с ограниченным местом
- OEM-оборудование и упаковочные машины
- Управление освещением в зданиях
- Вентиляция и кондиционирование
- Интерфейс между выходами ПЛК и исполнительными устройствами
Критерии выбора
При подборе мини контактора учитывают несколько ключевых параметров.
- Номинальный ток — 6, 9, 12 или 16 А в зависимости от нагрузки.
- Количество полюсов — 3P для трехфазных цепей, 4P для цепей с нейтралью.
- Напряжение катушки управления — 24, 110, 220, 380 В AC или 12, 24, 110 В DC.
- Род тока катушки — переменный или постоянный.
- Наличие вспомогательных контактов — для цепей сигнализации и управления.
- Способ монтажа — на DIN-рейку или монтажную плату.
- Степень защиты — IP20 для установки в шкафах.
- Климатическое исполнение — УХЛ3 или УХЛ4 для работы при температурах от -40 до +55 °С.
Монтаж и подключение

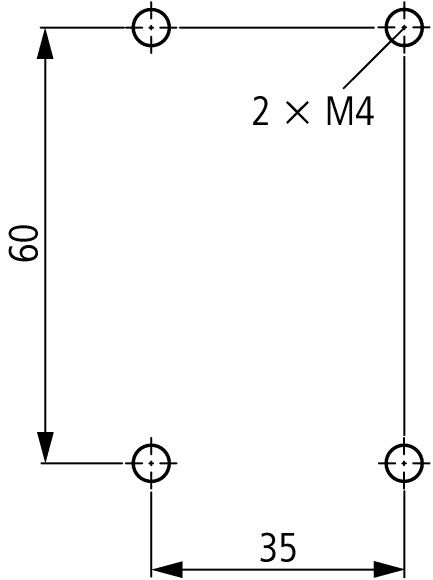

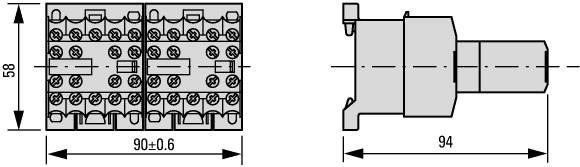

Мини контакторы устанавливаются на DIN-рейку 35 мм или монтажную плату. При монтаже рекомендуется оставлять небольшой зазор между соседними аппаратами для отвода тепла.
Подключение выполняется винтовыми зажимами. При подключении важно соблюдать схему и не превышать номинальные параметры. Для защиты от перенапряжений на катушке рекомендуется устанавливать ограничители перенапряжений (ОПН).
Преимущества и ограничения
| Преимущества | Ограничения |
|---|---|
| Компактность — экономия до 20% места в щите | Ограниченный номинальный ток (до 16 А) |
| Простой монтаж на DIN-рейку | Меньший коммутационный ресурс, чем у стандартных |
| Широкий выбор катушек и полюсов | Требуется отдельная цепь управления |
| Совместимость с аксессуарами | Чувствительность к перепадам напряжения |
| Доступная цена | Не подходят для больших коммутационных токов |
