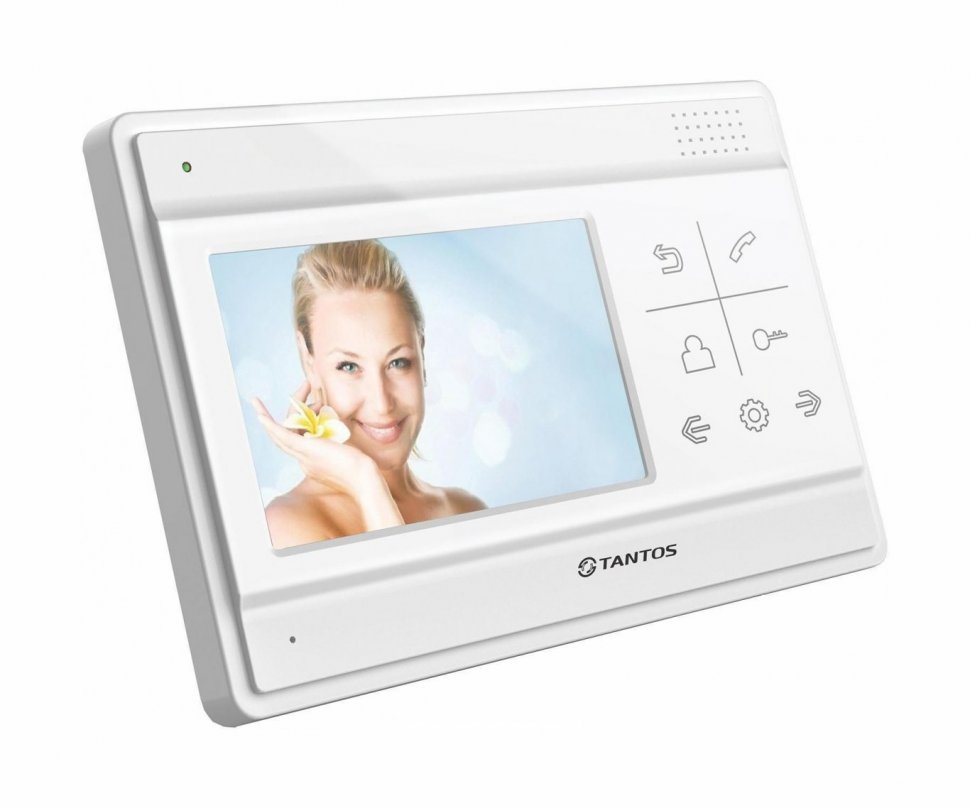

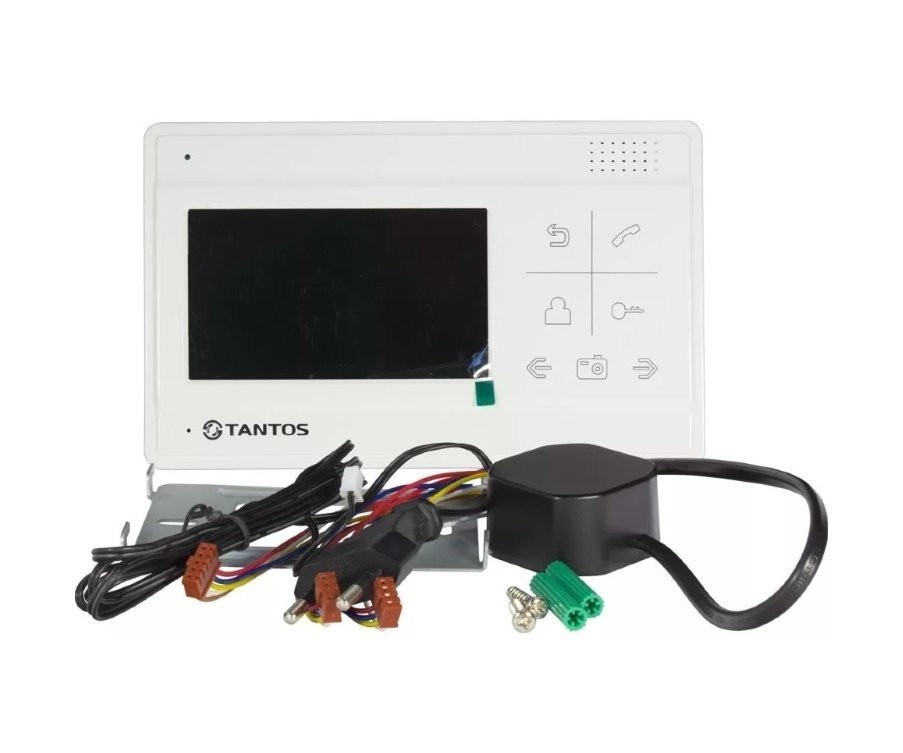

Tantos LILU - видеодомофон с цветным дисплеем, и возможностью работать с 2 вызывными панелями, а также прослушивать другие мониторы. К этой модели подключается до 4-х мониторов, также совместима со множеством вызывных моделей российского производства и подъездными домофона.
Устройство оснащается сенсорным TFT-монитором с диагональю экрана 4,3 дюйма. Переговорной трубкой монитор не оснащается. Устанавливается видеодомофон накладным способом.,
- Управление электро замком
- Общий вызов на все мониторы
- Пересылка вызова на другие мониторы
- Функция «Не беспокоить»
- Просмотр в реальном времени видео от панели или камер
- Настройка яркости, контраста и цветности, громкости, размера отображения на дисплее
Подключение
Порт 3 для подключения дополнительных мониторов
Система поддерживает следующую максимальную конфигурацию: 1 основной монитор, 3 дополнительных монитора, 2 вызывные панели.
Порт 3 для подключения видеокамеры
Система поддерживает следующую максимальную конфигурацию: 1 основной монитор, 1 или 2 вызывные панели, 1 видеокамера.
Разъемы подключения монитора
Установка
- Используйте подходящую схему подключения для выбранной системы и убедитесь в наличии соответствующих кабелей.
- Определите место установки монитора: - Рекомендуемая высота установки монитора: 1,5 – 1,6 метра.
- Не подключайте питание до окончания выполнения подключений.
- Снимите кронштейн с монитора.
- Установите кронштейн монитора на стену.
- Подключите кабели, согласно приведенной ранее схеме.
- Закрепите монитор на кронштейне.
- Включите питание монитора, после его установки и выполнения всех подключений.
Монтаж блока питания
Монтаж блока питания может быть произведен скрыто, в подрозетник, за кронштейном монитора или в любом другом месте.
Для наружного монтажа блока питания на стену, используйте крепежные петли на задней стенке блока питания
Примечание: укорачивание провода питания монитора или обрезание вилки 220В не снимает монитор и блок питания с гарантии, если при монтаже были соблюдены правила соединения и изоляции проводов.
Необходимые кабели
Монитор имеет только 1 вариант управления электрозамком: управление сигналом от вызывной панели.
Расстояние между монитором и вызывной панелью менее 30 метров – экранированный кабель 4 х 0,5 кв.мм
Расстояние между монитором и вызывной панелью более 30 метров – комбинированный кабель РК-75-3 + 2*0,5 кв.мм (рекомендуется).
|
Тип
|
без трубки (Hands Free) |
|
Цветность экрана
|
цветной |
|
Цвет корпуса
|
белый |
|
Диагональ экрана
|
4.3" |
|
Память
|
нет |
|
Формат сигнала
|
CVBS |
|
Тип устройства
|
видеодомофон |
|
Кол-во подключаемых видео камер / панелей
|
2 |
|
Совместимость с подъездными домофонами
|
опция |
|
Монитор
|
Цветной 4,3" TFT |
|
Разрешение
|
480*272 пикселя |
|
Меню
|
С поддержкой русского языка |
|
Интерком
|
Есть |
|
Прослушивание других мониторов
|
Есть |
|
Общий вызов
|
Есть |
|
Режим "Не беспокоить"
|
Есть |
|
Клавиатура
|
Сенсорная |
|
Тип связи
|
Без трубки |
|
Монтаж
|
Накладной |
|
Управление замком
|
Через панель вызова |
|
Подключение панели
|
4-проводная система |
|
Подключение
|
2 вызывные панели, 4 монитора |
|
Напряжение питания
|
14,5 Вольт (в комплекте адаптер 220/14,5В) |
|
Потребление питания
|
5 Ватт, 0,3 Ватт в режиме ожидания |
|
Рабочая температура
|
От 0°С до +40°С |
|
Габаритные размеры
|
180*112*17 мм |
|
Вес
|
0,26 кг |
