Акция
Артикул:
74588

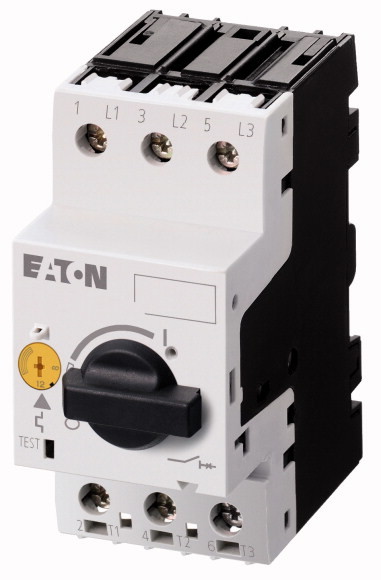

072736 PKZM0-2,5 XTPR2P5BC1NL — это автоматический выключатель для защиты двигателя от перегрузки, коротких замыканий и неполнофазных режимов работы.
Подробности
5 760 руб. /шт
6 400 руб.
-10%
Экономия 640 руб.
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Номинальный ток, А
—
2.5
Вид
—
Автоматический выключатель защиты двигателя
Номинальный непрерывный ток, А
—
2.5
Настройка расцепителя перегрузки Ir, А
—
1.6-2.5
Вид зажимов
—
Винтовые
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание
Программа поставок
|
Ассортимент
|
Автомат защиты двигателя PKZM0 до 32 A | ||
|
Основная функция
|
Защита двигателя | ||
|
|
|||
|
Примечание
|
Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
||
|
Техника присоединения
|
Винтовые клеммы | ||
|
графические условные обозначения
|
|||
|
макс. расчетная рабочая мощность
|
|||
|
AC-3
|
|||
|
220 В 230 В 240 В
|
P | кВт | 0.37 |
|
380 В 400 В 415 В
|
P | кВт | 0.75 |
|
440 В
|
P | кВт | 1.1 |
|
500 В
|
P | кВт | 1.1 |
|
660 B 690 B
|
P | кВт | 1.5 |
|
диапазон установки
|
|||
|
Расцепитель перегрузки
|
Ir | A | 1.6-2.5 |
|
Расцепители короткого замыкания
|
|||
|
макс.
|
Irm | A | 38.8 |
указания
|
Технические характеристики
| Общая информация | |||
|
Стандарты и положения
|
IEC/EN 60947, VDE 0660 | ||
|
Стойкость к климатическим воздействиям
|
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
|
Температура окружающей среды
|
|||
|
Хранение
|
°C | - 40-80 | |
|
разомкнут
|
°C | -25-+55 | |
|
в капсульном корпусе
|
°C | - 25-40 | |
|
установочное положение
|
|||
|
Направление подвода питания
|
любая | ||
|
Класс защиты
|
|||
|
Устройство
|
IP20 | ||
|
Соединительные клеммы
|
IP00 | ||
|
защита от прикосновения
|
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
|
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27
|
g | 25 | |
|
Высота установки
|
M | макс.2000 | |
|
Поперечные сечения соединения главного провода
|
|||
|
Винтовые клеммы
|
|||
|
одножильный
|
мм2 |
1 x (1 - 6) 2 x (1 - 6) |
|
|
тонкопроволочный с оконечной муфтой согласно DIN 46228
|
мм2 |
1 x (1 - 6) 2 x (1 - 6) |
|
|
одно- или многожильные
|
AWG | 18 - 10 | |
|
Длина зачистки
|
мм | 10 | |
|
Момент затяжки соединительных винтов
|
|||
|
Главный провод
|
Нм | 1.7 | |
|
Кабели системы управления
|
Нм | 1 | |
| Цепи главного тока | |||
|
Номинальная устойчивость к импульсу
|
Uimp | В перем. тока | 6000 |
|
Категория перенапряжения / степень загрязнения
|
III/3 | ||
|
Номинальное напряжение
|
Ue | В перем. тока | 690 |
|
Измеренный ток длительной нагрузки = расчетный рабочий ток
|
Iu = Ie | A | 32 или ток уставки расцепителя перегрузки |
|
Номинальная частота
|
f | Гц | 40 - 60 |
|
Электрические тепловые потери (3-полюсный прогретый)
|
W | 5,16 | |
|
Механический срок службы
|
Переключения | x 106 | 0.1 |
|
Электрический срок службы (AC-3 при 400 В)
|
Переключения | x 106 | 0.1 |
|
максимальная частота коммутаций
|
S/h | ||
|
макс. частота коммутаций
|
S/h | 40 | |
|
стойкость к коротким замыканиям
|
|||
|
Пост. ток (DC)
|
|||
|
стойкость к коротким замыканиям
|
кА | 60 | |
|
Указание
|
до 250 В | ||
|
Коммутационная способность двигателя
|
|||
|
AC-3 (до 690 В)
|
A | 32 | |
|
DC-5 (до 250 В)
|
A | 25 (3 контакта в серии) | |
| Расцепитель | |||
|
Температурная компенсация
|
|||
|
согласно IEC/EN 60947, VDE 0660
|
°C | - 5…40 | |
|
Рабочий диапазон
|
°C | - 25…55 | |
|
Остаточная ошибка температурной компенсации для T > 40 °C
|
0.25 %/K | ||
|
Диапазон установок расцепителей перегрузки
|
x Iu | 0.6-1 | |
|
Расцепители короткого замыкания
|
Базовое устройство, фиксированно установленное: 15,5 x Iu | ||
|
Допуск расцепителя короткого замыкания
|
± 20% | ||
|
Чувствительность к выпадению фаз
|
IEC/EN 60947-1-1, VDE 0660 часть 102 | ||
| Опробованные рабочие характеристики | |||
|
Коммутационная способность
|
|||
|
максимальная мощность двигателя
|
|||
|
трехфазн.
|
|||
|
200 В
208 В |
л.с. | 0.5 | |
|
230 В
240 В |
л.с. | 0.5 | |
|
460 В
480 В |
л.с. | 1 | |
|
575 В
600 В |
л.с. | 1.5 | |
|
Номинальный ток короткого замыкания, тип E
|
SCCR | ||
|
240 В
|
kA | 65 | |
|
480 Y / 277 B
|
kA | 65 | |
|
600 Y / 347 B
|
kA | 50 | |
|
требуемое дополнительное оснащение
|
BK25/3-PKZ0-E | ||
|
Номинальный ток короткого замыкания, групповая защита
|
SCCR | ||
|
600 В кор. замык.
|
|||
|
SCCR (предохранитель)
|
kA | 50 | |
|
Макс. предохранитель
|
A | 600 | |
|
SCCR (CB)
|
kA | 50 | |
|
макс. CB
|
A | 600 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
|
Технические характеристики для подтверждения типа конструкции
|
|||
|
Номинальный ток для указания потери мощности
|
In | A | 2.5 |
|
Потеря мощности на полюс, в зависимости от тока
|
Pvid | W | 0 |
|
Потеря мощности оборудования, в зависимости от тока
|
Pvid | W | 5.16 |
|
Статическая потеря мощности, не зависит от тока
|
Pvs | W | 0 |
|
Способность отдавать потери мощности
|
Pve | W | 0 |
|
Мин. рабочая температура
|
°C | -25 | |
|
Макс. рабочая температура
|
°C | 55 | |
|
Проверка конструкции IEC/EN 61439
|
|||
|
10.2 твёрдость материалов и деталей
|
|||
|
10.2.2 Коррозионная стойкость
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.1 Нагревостойкость изоляции
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.4 Устойчивость к ультрафиолетовому излучению
|
Требования производственного стандарта выполнены. | ||
|
10.2.5 Подъём
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.6 Испытание на удар
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.7 Ярлыки
|
Требования производственного стандарта выполнены. | ||
|
10.3 Класс защиты изоляции
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.4 Воздушные промежутки и пути утечки тока
|
Требования производственного стандарта выполнены. | ||
|
10.5 Защита от удара электрическим током
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.6 Монтаж оборудования
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.7 Внутренние электрические цепи и соединения
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.8 Подключения проводов, введённых снаружи
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9 Свойства изоляции
|
|||
|
10.9.2 Электрическая прочность при рабочей частоте
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9.3 Прочность по отношению к импульсному напряжению
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9.4 Проверка оболочек кабелей из изолирующего материала
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.10 Нагрев
|
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
|
10.11 Стойкость к коротким замыканиям
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
|
10.12 Электромагнитная совместимость
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
|
10.13 Механическая функция
|
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013]) | |||
|
Overload release current setting
|
A | 1.6 - 2.5 | |
|
Adjustment range undelayed short-circuit release
|
A | 39 - 39 | |
|
Thermal protection
|
No | ||
|
Phase failure sensitive
|
Yes | ||
|
Switch off technique
|
Thermomagnetic | ||
|
Rated operating voltage
|
V | 690 - 690 | |
|
Rated permanent current Iu
|
A | 2.5 | |
|
Rated operation power at AC-3, 230 V
|
kW | 0.37 | |
|
Rated operation power at AC-3, 400 V
|
kW | 0.75 | |
|
Type of electrical connection of main circuit
|
Screw connection | ||
|
Type of control element
|
Turn button | ||
|
Device construction
|
Built-in device fixed built-in technique | ||
|
With integrated auxiliary switch
|
No | ||
|
With integrated under voltage release
|
No | ||
|
Number of poles
|
3 | ||
|
Rated short-circuit breaking capacity lcu at 400 V, AC
|
kA | 150 | |
|
Degree of protection (IP)
|
IP20 | ||
|
Height
|
mm | 93 | |
|
Width
|
mm | 45 | |
|
Depth
|
mm | 76 |
Апробации
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking | ||
| UL File No. | E36332 | ||
| UL Category Control No. | NLRV | ||
| CSA File No. | 165628 | ||
| CSA Class No. | 3211-05 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuit: Manual type E if used with terminal, or suitable for group installations |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 2-3 дня |
| Характеристики | Номинальный ток, А, Вид, Номинальный непрерывный ток, А, Настройка расцепителя перегрузки Ir, А, Вид зажимов, Настройка расцепителя КЗ Irm, А, Максимальная мощность двигателя , АС-3, 220В, 230В, 240В, кВт, Максимальная мощность двигателя , АС-3, 380В, 400В, 415В, кВт, Максимальная мощность двигателя , АС-3, 440В, кВт, Максимальная мощность двигателя , АС-3, 500В, кВт, Максимальная мощность двигателя , АС-3, 660В, 690В, кВт |
