Описание

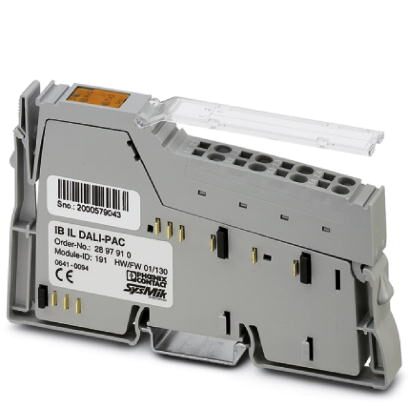

Inline, Ведущее устройство DALI, Расширение до IB IL DALI/PWR-PAC, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она представляет собой ведущее устройство DALI, которое может управлять до 63 устройствами DALI.
Расширительная клемма IB IL DALI-PAC для IB IL DALI/PWR-PAC.
К IB IL DALI/PWR-PAC можно подключать до 3 IB IL DALI-PAC.
Преимущества для Вас
- Ведущее устройство DALI без встроенного питания шины DALI
- Шинная система DALI защищена от случайной подачи сетевого питания (до 250 В B AC)
- Индикаторы состояния и диагностики
Коммерческие данные
| Код заказа | 2897910 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 175 (C-6-2017) |
| GTIN | 4046356133074 |
| Вес/шт. (без упаковки) | 57,000 GRM |
Размеры
| Чертеж | |
|---|---|
| Ширина | 12,2 мм |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по размерам | Размеры корпуса |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (При использовании клеммы IB IL DALI/PWR-PAC учитывайте изменение характеристик, см. техническое описание DB DE IB IL DALI/PWR-PAC.) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Параметры подключения
| Наименование | Соединительный штекер Inline |
|---|---|
| Тип подключения | Пружинный зажим |
| Сечение жесткого проводника мин. | 0,2 мм |
| Сечение жесткого проводника макс. | 1,5 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 1,5 мм |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Наименование | DALI |
| Тип подключения | Штекер Inline |
| Электропитание | тип. 14 В DC (Напряжение шины) |
| Допустимая нагрузка по току | макс. 128 мА (Нагрузка на шину; учитывайте изменение характеристик клеммы IB IL DALI/PWR-PAC!) |
| Выходной ток при коротком замыкании | макс. 250 мА |
| Скорость передачи данных | 1200 бит/с |
| Наименование защиты | Шина оснащена защитой до 250 В AC |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 57 г |
| Указания по значениям массы | со штекером |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 38 мА |
| Наименование | Напряжение питания DALI UDALI |
| Потребляемый ток | 126 мА |
Стандарты и предписания
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
ETIM
| ETIM 2.0 | EC001434 |
|---|---|
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
UNSPSC
| UNSPSC 6.01 | 43172015 |
|---|---|
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
