Артикул:
60615
36 380 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Вес, шт
—
132,210 GRM
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание

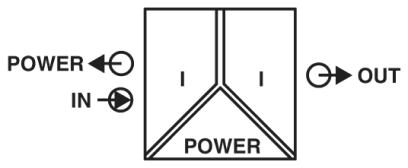

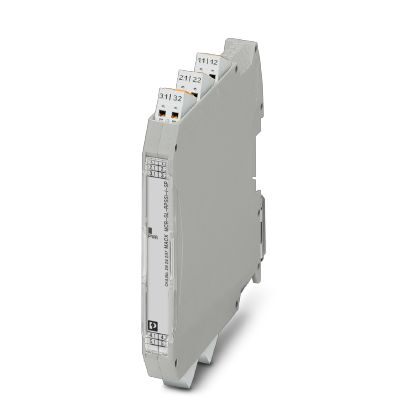

Разделит. усилители с развязкой питания и входов, HART. Передает активный сигнал 0/4-20 мА на нагрузку (активную или пассивную). Гальваническая развязка трех цепей; SIL 2 согласно МЭК 61508.
Преимущества для Вас
- Возможность подачи питания через разъем, устанавливаемый на несущую рейку
- До SIL 2 согласно EN 61508
- Допускается установка в зоне 2, тип взрывозащиты "n" (EN 60079-15)
- Вход 0/4...20 мА, (с подачей питания или без нее)
- Выход 0/4 ... 20 мА (активный или пассивный)
- Точки подключения с резистором на 250 Ом для повышения полного сопротивления устройств HART в низкоомных системах
- Гальваническая развязка 3 цепей
- Вставные винтовые или пружинные разъемы (технология Push-in), со встроенными контактными гнездами для коммуникаторов HART
- Двунаправленная передача цифровых сигналов HART
Коммерческие данные
| Код заказа | 2924207 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 120 (C-5-2017) |
| GTIN | 4046356448338 |
| Вес/шт. (без упаковки) | 132,210 GRM |
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|
Размеры
| Ширина | 12,5 мм |
|---|---|
| Высота | 116 мм |
| Глубина | 114,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Сигнальный вход | Активный вход тока |
|---|---|
| Входной сигнал тока | 4 мА ... 20 мА |
| Напряжение питания передатчика | > 21,5 В (20 мА) |
| > 20,8 В (24 мA) | |
| Диапазон сигнала просадки / перегрузки | 0 мА ... 24 мА (расширенный диапазон скорости передачи для диагностики) |
| Сигнальный вход | Пассивный вход тока |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Падение напряжения | |
| Диапазон сигнала просадки / перегрузки | 0 мА ... 24 мА (расширенный диапазон скорости передачи для диагностики) |
Выходные данные
| Сигнальный выход | Выход тока (активный и пассивный) |
|---|---|
| Выходной сигнал, ток | 4 мА ... 20 мА (активный) |
| 4 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В ) | |
| Передаточная характеристика | 1:1 для входного сигнала |
| Нагрузка / выходная нагрузка, выход тока | |
| Коэффициент пульсаций на выходе | eff |
| Выходные характеристики при ошибке | 0 мА (Разрыв кабеля на входе) |
| 22,5 мА (Короткое замыкание между проводами на входе) | |
| Сигнальный выход | Выход тока (активный и пассивный) |
| Выходной сигнал, ток | 0 мА ... 20 мА (активный) |
| 4 мА ... 20 мА (активный) | |
| 0 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В ) | |
| 4 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В ) | |
| Передаточная характеристика | 1:1 для входного сигнала |
| Нагрузка / выходная нагрузка, выход тока | |
| Коэффициент пульсаций на выходе | eff |
| Выходные характеристики при ошибке | 0 мА (Разрыв кабеля на входе) |
| 0 мА (Короткое замыкание между проводами на входе) |
Питание
| Наименование | Режим питающего разделительного усилителя |
|---|---|
| Номинальное напряжение питания | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
| Потребляемый ток, макс. | |
| Рассеиваемая мощность | |
| Потребляемая мощность | |
| Наименование | Режим разделительного усилителя |
| Диапазон номинального напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
| Потребляемый ток, макс. | |
| Рассеиваемая мощность |
Характеристики клемм
| Сечение жесткого проводника мин. | 0,2 мм |
|---|---|
| Сечение жесткого проводника макс. | 1,5 мм |
| Сечение гибкого проводника мин. | 0,2 мм |
| Сечение гибкого проводника макс. | 1,5 мм |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
| Тип подключения | Зажимы Push-in |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Ошибка передачи, макс. | |
| Ошибка передачи, стандартная | |
| Температурный коэффициент, максимальный | |
| Ступенчатая характеристика (10-90%) | |
| Индикатор состояния | зеленый светодиод (напряжение питания) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Материал корпуса | PA 6.6-FR |
| Цвет | cерый |
| Наименование | Вход / выход / питание |
| Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
| 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Вход / питание |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II 3 G E nA II T4 Gc X |
| UL, США / Канада | UL 61010 Listed |
| UL 508 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Класс I, зона 2, группа IIC T4 | |
| SIL | 2 |
Обмен данными (байпас)
| Функция HART | есть |
|---|---|
| Поддерживаемые протоколы | HART |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II 3 G Ex nA II T4 Gc X |
| UL, США / Канада | UL 61010 Listed |
| UL 508 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Класс I, зона 2, группа IIC T4 | |
| Температура DNV GL | B |
| Влажность DNV GL | B |
| Вибрация DNV GL | A |
| DNV GL-EMC | A |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210100 |
| eCl@ss 6.0 | 27210100 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
ETIM
| ETIM 4.0 | EC002653 |
|---|---|
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
UNSPSC
| UNSPSC 6.01 | 30211506 |
|---|---|
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
