Артикул:
43797
11 650 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
29,150 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание

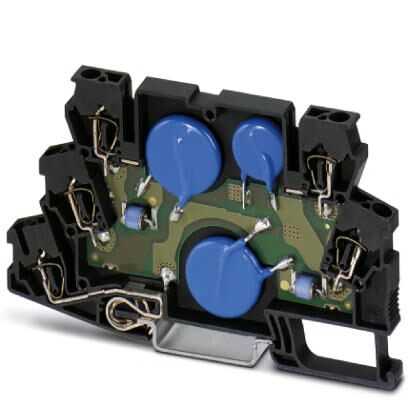

Клеммные блоки с пружинными зажимами с защитой от перенапряжений, для установки на NS 35/7,5, напряжение UN 230 В перем. тока, ширина клеммы: 6,2 мм, ширина крышки: 2,2 мм
Коммерческие данные
| Код заказа | 2906890 |
|---|---|
| Упаковочная единица | 10 stk |
| Примечание | Позаказное производство (возврат невозможен) |
| GTIN | 4055626130644 |
| Вес/шт. (без упаковки) | 29,150 GRM |
Размеры
| Высота | 100 мм |
|---|---|
| Ширина | 6,2 мм |
| Глубина | 63,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 (с торцевой крышкой) |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Двухъярусные клеммы |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 230 В AC |
| 230 В DC | |
| Макс. напряжение при длит. нагрузке UC | 264 В AC |
| 264 В DC | |
| Расчетный ток | 3 A AC (55 °C) |
| 500 мА DC (55 °C) | |
| Эффективный рабочий ток IC при UC | 100 мкA (на цепь) |
| Ток защитного проводника IPE | 50 мкA (на цепь) |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 1 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2,5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 500 A |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 5 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | 800 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 1,65 кВ |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | 800 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | 700 В |
| Уровень защиты Up (жила-жила) | 850 В (C1 - 1 кВ/500 A) |
| 1,1 кВ (C2 - 1 кВ /1 kA)) | |
| 850 В (C3 - 10 A) | |
| Уровень защиты Up (жила-земля) | 1,9 кВ (C2 - 5 кВ/2,5 кА) |
| 1,9 кВ (C3 - 25 A) | |
| Уровень защиты Up, статический (жила-земля) | 1,2 кВ (C2 - 5 кВ/2,5 кА) |
| Время срабатывания tA (фаза-фаза) | 25 нс |
| Время срабатывания tA (фаза-земля) | 25 нс |
| Вносимое затухание aE, сим. | тип. 0,3 дБ ( 1,5 МГц / 150 ) |
| Вносимое затухание aE, асим. | тип. 0,3 дБ ( 7 МГц / 150 ) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 5,5 МГц |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 23 МГц |
| Емкость (фаза-фаза) | тип. 1,5 нФ |
| Емкость (фаза-земля) | тип. 1,5 нФ |
| Сопротивление на каждую цепь | 100 м |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 3,15 A AC (FF) |
| 500 мА DC (FF) | |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
| C2 - 2 кВ / 1 кА | |
| C3 - 10 A | |
| Устойчивость к импульсному току (фаза-земля) | C2 - 5 кВ /2,5 кA |
| C3 - 25 A | |
| D1 - 500 A | |
| Время сброса импульса (фаза-земля) | 30 мс |
Характеристики клемм
| Тип подключения | Пружинный зажим |
|---|---|
| Тип подключения ВХОД | Пружинные контакты |
| Тип подключения ВЫХОД | Пружинные контакты |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008 + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 1 неделя |
| Характеристики | Норма упаковки, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
