Артикул:
73210
19 720 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Норма упаковки
—
10
Вес, шт
—
60,040 GRM
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Устройство защиты от перенапряжений, состоит из штекерного модуля и базового элемента для защиты двойных жил аналоговых и цифровых телекоммуникационных интерфейсов (VDSL до 50 Мбит/с, на коротких расстояниях (
Описание изделия

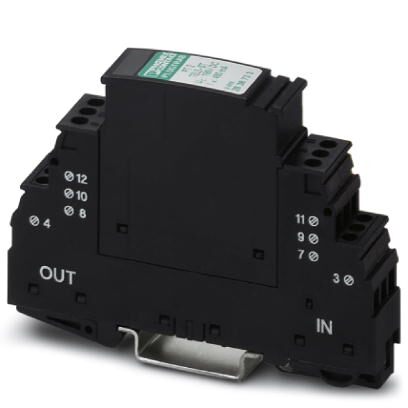

Прибор для защиты от импульсных перенапряжений для установки на монтажную рейку, состоит из 2 частей, обеспечивает грубую и тонкую защиту от короткого замыкания параллельных незаземленных проводников для 2-проводных аналоговых телекоммуникационных интерфейсов и грубую защиту от перенапряжений между проводником и землей.
Преимущества для Вас
- Для приложений ISDN-Uk0 и DSL
- Для аналоговой телекоммуникации
- Из двух частей, вставной
- Широкополосная защита для телекоммуникационных проводов
- Применение по всему миру
- Высокая импульсная пропускная способность
- Возможность проверки штекера с помощью CHECKMASTER
Коммерческие данные
| Код заказа | 2882828 |
|---|---|
| Упаковочная единица | 10 stk |
| Страница каталога | Стр. 164 (C-4-2017) |
| GTIN | 4046356115148 |
| Вес/шт. (без упаковки) | 60,040 GRM |
Размеры
| Высота | 90 мм |
|---|---|
| Ширина | 17,7 мм |
| Глубина | 65,5 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 17,7 мм |
| Комбинированный модуль, глубина | 65,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 2 |
| Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Класс VDE | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 185 В DC |
| 130 В AC | |
| Макс. напряжение при длит. нагрузке UC | 185 В DC |
| 130 В AC | |
| Расчетный ток | 450 мA AC (45 °C) |
| 130 мА DC (45 °C) | |
| Эффективный рабочий ток IC при UC | 10 мкA |
| Ток защитного проводника IPE | 10 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 1 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 1 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 18 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 18 кA |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | 100 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | 300 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | 300 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | 300 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | 300 В |
| Остаточное напряжение при In (фаза-фаза) | 160 В (C2 - 10 кВ / 5 кА) |
| Остаточное напряжение при In (фаза-земля) | 200 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-жила) | 250 В (B2 - 1 кВ / 25 A) |
| 300 В (B2 - 4 кВ / 100 A) | |
| 270 В (C1 - 1 кВ/500 A) | |
| 300 В (C2 - 1 кВ /1 kA)) | |
| 320 В (C2 - 4 кВ / 2 кА) | |
| 330 В (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up (жила-земля) | 250 В (B2 - 1 кВ / 25 A) |
| 300 В (B2 - 4 кВ / 100 A) | |
| 270 В (C1 - 1 кВ/500 A) | |
| 300 В (C2 - 1 кВ /1 kA)) | |
| 320 В (C2 - 4 кВ / 2 кА) | |
| 330 В (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза-фаза) | 500 нс |
| Время срабатывания tA (фаза-земля) | 500 нс |
| Вносимое затухание aE, сим. | тип. 0,4 дБ ( 5 МГц / 100 Ом) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 20 МГц |
| Емкость (фаза-фаза) | тип. 30 пФ (f=1 МГц / VR= 0 В) |
| Емкость (фаза-земля) | тип. 30 пФ (f=1 МГц / VR= 0 В) |
| Сопротивление на каждую цепь | 2,2 ±10 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-фаза) | B2 - 4 кВ / 100 A |
| C1 - 1 кВ / 500 A | |
| C2 - 10 кВ / 5 кA | |
| C3 - 25 A | |
| D1 - 1 кА | |
| Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ / 100 A |
| C1 - 1 кВ / 500 A | |
| C2 - 10 кВ / 5 кA | |
| C3 - 25 A | |
| D1 - 1 кА |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм ... 2,5 мм |
| Сечение жесткого провода | 0,2 мм ... 4 мм |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 |
|---|---|
| EN 61643-21 2002 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
Данный товар вы всегда сможете купить по низкой цене с доставкой у нас в магазине МВБ по номеру телефона 8 495 185-05-44 или написав на почту zakaz@security-master.ru
Характеристики
| В наличии | Да |
| Срок поставки | 14-16 недель |
| Характеристики | Норма упаковки, Вес, шт |
Производитель электрических соединительных устройств и электронного интерфейсного оборудования. Головной офис Phoenix Contact расположен в Германии в городе Бломберг (Германия) Северный Рейн-Вестфалия. В группу компаний Phoenix Contact Deutschland входят двенадцать предприятий, почти 50...
