Описание

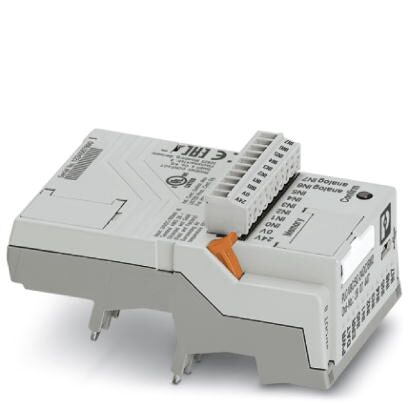

Базовый логический модуль PLC logic, поколение 2, с 16 вводами-выводами, вставляется на 8 цифровых или аналоговых клемм PLC-INTERFACE, расширяется до 48 вводов-выводов, часы реального времени, гнездо Micro-USB, слот для карты памяти и адаптер Bluetooth, винтовой зажим
Коммерческие данные
| Код заказа | 2907447 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 429 (C-5-2017) |
| GTIN | 4055626217833 |
| Вес/шт. (без упаковки) | 136,000 GRM |
Питание
| Электропитание | 24 В DC |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 26,4 В DC |
| Типовой входной ток при UN | 40 мА |
| Максимальный входной ток при UN | 160 мА |
| Защитная схема | Защита от переполюсовки |
| Защита от перенапр. | |
| Индикатор состояния | LED зел. |
Входные данные (цифр.)
| Количество входов | 8 (2 конфигурируемых как аналоговые) |
|---|---|
| Описание входа | EN 61131-2 тип 3 |
| Входное напряжение | 24 В DC |
| Уровень сигнала, сигнал "0" | |
| Уровень сигнала, сигнал "1" | > 11 В |
| Входной ток, сигнал "0" | |
| Входной ток, сигнал "1" | тип. 2,5 мА |
| Индикатор состояния | LED желт. |
Входные данные (аналог.)
| Количество входов | 2 (IN6 и IN7 могут быть настроены как аналоговые) |
|---|---|
| Диапазон входных напряжений | 0 В ... 10 В |
| Входное сопротивление | > 3,5 к |
Входные данные (PLC-INTERFACE)
| Количество входов | 8 |
|---|---|
| Описание входа | технические данные в зависимости от используемой клеммы PLC-INTERFACE |
| Входное напряжение | 19 В DC |
| Потребляемый ток, типовой | 4 мА |
| Входное сопротивление |
Выходные данные
| Количество выходов | 8 |
|---|---|
| Номинальное напряжение | 24 В DC |
| Номинальный ток | 9 мА |
Общие сведения
| Точность часов реального времени | ±2 s/d |
|---|---|
| Буферное время часов реального времени | 96 ч (Конденсатор) |
| Цвет | cерый |
| Монтажное положение | на выбор |
| Указания по монтажу | возможна установка на 8 клеммах PLC-INTERFACE |
| Режим работы | 100 % ED |
| Степень защиты | IP20 |
Параметры подключения (питание и цифровые входы)
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M2 |
| Сечение жесткого провода | 0,14 мм ... 1,5 мм |
| Сечение гибкого провода | 0,14 мм ... 1,5 мм |
| 0,25 мм ... 0,5 мм (Кабельный наконечник с изолирующим хомутом) | |
| 0,25 мм ... 1,5 мм (Кабельный наконечник без изолирующего хомута) | |
| Сечение проводника AWG | 28 ... 16 |
| Количество точек подключения | 1 |
| Полюсов | 10 |
| Указание | Питание устройства и 8 входов |
Параметры подключения (программный интерфейс)
| Тип подключения | Микро-USB тип B |
|---|---|
| Количество точек подключения | 1 |
Параметры подключения (система INTERFACE)
| Тип подключения | Пружинные зажимы |
|---|---|
| Длина снятия изоляции | 6 мм |
| Сечение жесткого провода | 0,14 мм ... 0,5 мм |
| Сечение гибкого провода | 0,2 мм ... 0,5 мм |
| Сечение проводника AWG | 26 ... 20 |
| Количество точек подключения | 1 |
| Полюсов | 3 |
Параметры подключения (шина PLC-V8C)
| Тип подключения | Клеммы с ножевыми контактами |
|---|---|
| Количество точек подключения | 1 |
| Полюсов | 4 |
Параметры подключения (Memory)
| Тип подключения | S-ПОРТ (розетка) |
|---|---|
| Количество точек подключения | 1 |
| Полюсов | 12 |
| Указание | Для подключения блока сохранения информации |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % |
Размеры
| Ширина | 50 мм |
|---|---|
| Высота | 106 мм |
| Глубина | 87 мм |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0,8 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27242216 |
|---|---|
| eCl@ss 4.1 | 27242216 |
| eCl@ss 5.0 | 27242216 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242216 |
| eCl@ss 8.0 | 27242216 |
| eCl@ss 9.0 | 2242216 |
ETIM
| ETIM 2.0 | EC001417 |
|---|---|
| ETIM 3.0 | EC001417 |
| ETIM 4.0 | EC001417 |
| ETIM 5.0 | EC001417 |
| ETIM 6.0 | EC001417 |
UNSPSC
| UNSPSC 13.2 | 39122329 |
|---|
