Артикул:
67245
4 770 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
В наличии
—
Да
Срок поставки
—
6-7 недель
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться
Описание
Программа поставок

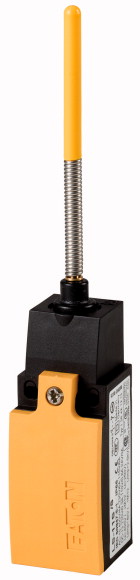

Основная функция | датчик положения | |
Идентификатор типа | LS(M)-… | |
Ассортимент | Гибкий стержень | |
Класс защиты | IP66, IP67 | |
оснащение | Законченное устройство | |
Температура окружающей среды | °C | -25 - +70 |
Пружинный контакт | да | |
Описание | не использовать в качестве предохранительного датчика положения | |
Назначение контактов | ||
Замык. = замыкающий контакт | 1 замык | |
Разм. = размыкающий контакт | 1 разм. | |
графические условные обозначения | ||
Ход контакта ? = контакт закрыт ? = контакт открыт | ||
Цвет | ||
Крышка корпуса | желтый | |
Крышка корпуса | ||
корпус | Металл | |
Способ подключения | Зажим Cage-Clamp | |
указания | Cage Clamp - зарегистрированная торговая марка фирмы WAGO Kontakttechnik GmbH, 32432 Minden. Принадлежности для соединения Cage-Clamp фирмы Wago: вставная перемычка, серая, номер Wago для заказа: 264-402 | |
Длина стержня | мм | 126 |
| указания Управляющая головка переставляется на каждые 90°, что позволяет обеспечить настройку на вышеуказанное направление начала движения. |
Технические характеристики
| Общая информация | |||
Стандарты и положения | IEC/EN 60947 | ||
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78, Влажный нагрев, цикличный, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | °C | -25 - +70 | |
установочное положение | любая | ||
Класс защиты | IP66, IP67 | ||
Поперечные сечения соединения | мм? | ||
одножильный | мм2 | 1 x (0,5 - 2,5) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,5 - 1,5) | |
| Контакты/коммутационная способность | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
Номинальные выдерживаемые напряжения изоляции | Ui | В | 400 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Расчетный рабочий ток | Ie | A | |
AC-15 | |||
24 В | Ie | A | 6 |
220 В 230 В 240 В | Ie | A | 6 |
380 В 400 В 415 В | Ie | A | 4 |
DC-13 | |||
24 В | Ie | A | 3 |
110 В | Ie | A | 0.6 |
220 В | Ie | A | 0.3 |
Надёжность управляющей системы | |||
при 24 В пост. тока/5 мА | HF | Частота отказов | |
при 5 В пост. тока/1 мА | HF | Частота отказов | |
Частота сети | Гц | макс.400 | |
Стойкость к коротким замыканиям согласно IEC/EN 60947-5-1 | |||
макс. предохранитель | A gG/gL | 6 | |
Точность воспроизведения | мм | ±0.15 | |
условный ток короткого замыкания | кА | 1 | |
| Механические размеры | |||
Механический срок службы | Переключения | x 106 | 8 |
Удароустойчивость (импульс полусинуса 20 мс) | |||
Стандартный контакт | g | 25 | |
частота приведения в действие | Переключения/ч | 6000 | |
| Привод | |||
механический | |||
Сила нажатия начала/конца хода | N | 1,0/8,0 | |
Моменты нажатия поворотных приводов | Нм | 0.2 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | ||
Мин. рабочая температура | °C | -25 |
Макс. рабочая температура | °C | 70 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Sensors (EG000026) / End switch (EC000030) | ||
| Electric engineering, automation, process control engineering / Binary sensor technology, safety-related sensor technology / Position switch / Position switch (Type 1) (ecl@ss8.1-27-27-06-01 [AGZ382012]) | ||
Width sensor | mm | 31 |
Diameter sensor | mm | 0 |
Height of sensor | mm | 61 |
Length of sensor | mm | 33.5 |
Rated operation current Ie at AC-15, 24 V | A | 6 |
Rated operation current Ie at AC-15, 125 V | A | 6 |
Rated operation current Ie at AC-15, 230 V | A | 6 |
Rated operation current Ie at DC-13, 24 V | A | 3 |
Rated operation current Ie at DC-13, 125 V | A | 0.8 |
Rated operation current Ie at DC-13, 230 V | A | 0.3 |
Switching function | Quick-break switch | |
Output electronic | No | |
Forced opening | No | |
Number of safety auxiliary contacts | 0 | |
Number of contacts as normally closed contact | 1 | |
Number of contacts as normally open contact | 1 | |
Number of contacts as change-over contact | 0 | |
Type of interface | None | |
Type of interface for safety communication | None | |
Housing according to norm | - | |
Construction type housing | Cuboid | |
Material housing | Metal | |
Coating housing | - | |
Type of control element | Spring-rod | |
Alignment of the control element | - | |
Type of electric connection | Cable entry metrical | |
With status indication | No | |
Suitable for safety functions | Yes | |
Explosion safety category for gas | None | |
Explosion safety category for dust | None | |
Ambient temperature during operating | °C | -25 - 70 |
Degree of protection (IP) | IP67 |
Апробации
| Product Standards | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14; CE marking |
| UL File No. | E29184 |
| UL Category Control No. | NKCR |
| CSA File No. | 12528 |
| CSA Class No. | 3211-03 |
| North America Certification | UL listed, CSA certified |
| Degree of Protection | IEC: IP66, 67, UL/CSA Type 3R, 4X (indoor use only), 12, 13 |
