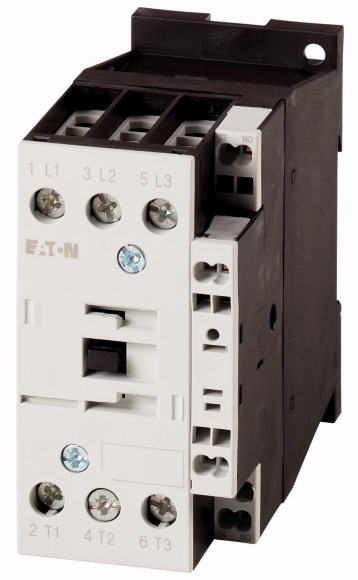

Артикул:
60749
6 330 руб./шт
Для организаций с НДС
Нашли дешевле?
В корзину
Купить в 1 клик
РАССЧИТАТЬ ДОСТАВКУ
Хочу в подарок
Характеристики
Количество полюсов
—
3
Номинальный ток АС-3, 400В; А
—
18
Тип управляющего напряжения
—
110-120V AC
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Вам также может понравиться

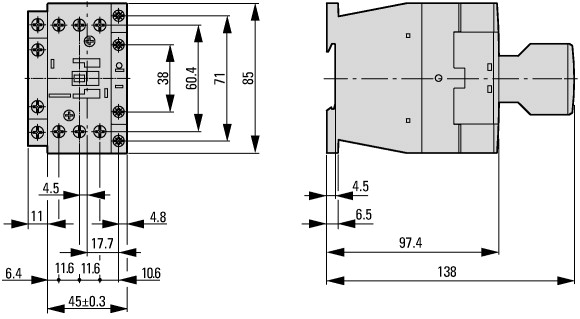

Описание
Программа поставок
Ассортимент | Силовые контакторы | ||
Применение | Силовой контактор для двигателей | ||
Подассортимент | Силовые контакторы до 170 A, 3-полюсн. | ||
Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп | ||
Примечание | Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. | ||
Техника присоединения | Пружинные клеммы | ||
Описание | Пружинные клеммы на соединениях вспомогательных и управляющих проводов | ||
Полюсы | 3-полюсн. | ||
Расчетный рабочий ток | |||
AC-3 | |||
380 B 400 B | Ie | A | 18 |
AC-1 | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 40 |
в капсульном корпусе | Ith | A | 32 |
обычный термический ток, 1-полюсный | |||
разомкнут | Ith | A | 88 |
в капсульном корпусе | Ith | A | 80 |
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |||
AC-3 | |||
220 B 230 B | P | кВт | 5 |
380 B 400 B | P | кВт | 7.5 |
660 B 690 B | P | кВт | 11 |
AC-4 | |||
220 B 230 B | P | кВт | 2.5 |
380 B 400 B | P | кВт | 4.5 |
660 B 690 B | P | кВт | 6.5 |
Назначение контактов | |||
Замык. = замыкающий контакт | 1 замык | ||
графические условные обозначения | |||
указания | Коммутирующие элементы согласно EN 50012. Подключения вспомогательного тока, катушек в технике подключения пружинного привода. Подключения к цепи главного тока с винтовыми клеммами. | ||
комбинируется со вспомогательным контактом | DILM32-XHIC.. DILA-XHIC(V).. | ||
Род тока: перем. ток/пост. ток | Питание перем. тока |
Технические характеристики
| Общая информация | |||
Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA | ||
Механический срок службы | |||
Работа от перем. тока | Переключения | x 106 | 10 |
Частота коммутаций, механическая | |||
Работа от перем. тока | Переключения/ч | 5000 | |
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | |||
разомкнут | °C | -25-+60 | |
в капсульном корпусе | °C | - 25-40 | |
Хранение | °C | - 40-80 | |
установочное положение | |||
Удароустойчивость (IEC/EN 60068-2-27) | |||
Импульс полусинуса 10 мс | |||
Цепи главного тока | |||
Замыкающие контакты | g | 10 | |
Вспомогательные блок-контакты | |||
Замыкающие контакты | g | 7 | |
Размыкающие контакты | g | 5 | |
Удароустойчивость (IEC/EN 60068-2-27) при настольном монтаже | |||
Импульс полусинуса 10 мс | |||
Цепи главного тока | |||
Замыкающие контакты | g | 6.9 | |
Вспомогательные блок-контакты | |||
Замыкающие контакты | g | 5.3 | |
Размыкающие контакты | g | 3.5 | |
Класс защиты | IP00 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Вес | |||
Работа от перем. тока | кг | 0.433 | |
Поперечные сечения соединения главного провода | |||
одножильный | мм2 | 1 x (0,75 - 16) 2 x (0,75 - 10) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 16) 2 x (0,75 - 10) | |
многожильный | мм2 | 1 x 16 | |
одно- или многожильные | AWG | single 18 - 6, double 18 - 8 | |
Длина зачистки | мм | 10 | |
Соединительный винт главного провода | M5 | ||
Начальный пусковой момент | Нм | 3,2 | |
Инструменты | |||
Главный провод | |||
Отвертка с профилем Pozidriv | Размер | 2 | |
Стандартная отвёртка | мм | 0.8 x 5.5 1 x 6 | |
Поперечные сечения подсоединяемых вспомогательных проводов | |||
одножильный | мм2 | 1 x (0.75 - 2.5) 2 x (0.75 - 2.5) | |
тонкопроволочный | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 1,5) 2 x (0,75 - 1,5) | |
одно- или многожильные | AWG | 18 - 14 | |
Длина зачистки | мм | 10 | |
Инструменты | |||
Ширина рабочего конца отвёртки | мм | 3.5 | |
| Цепи главного тока | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 8000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
Номинальное напряжение | Ue | В перем. тока | 690 |
Безопасное разъединение согласно EN 61140 | |||
между катушкой и контактами | В перем. тока | 440 | |
между контактами | В перем. тока | 440 | |
Включающая способность (cos ? по IEC/EN 60947) | |||
| до 690 В | A | 238 | |
Отключающая способность | |||
220 B 230 B | A | 170 | |
380 B 400 B | A | 170 | |
500 В | A | 170 | |
660 B 690 B | A | 120 | |
стойкость к коротким замыканиям | |||
защита от короткого замыкания, макс. предохранитель | |||
Тип координации 2 | |||
400 В | gG/gL 500 В | A | 35 |
690 В | gG/gL 690 В | A | 35 |
Тип координации "1" | |||
400 В | gG/gL 500 В | A | 63 |
690 В | gG/gL 690 В | A | 50 |
| Переменное напряжение | |||
AC-1 | |||
Расчетный рабочий ток | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 40 |
при 50 °C | Ith =Ie | A | 38 |
при 55 °C | Ith =Ie | A | 37 |
при 60 °C | Ith =Ie | A | 35 |
в капсульном корпусе | Ith | A | 32 |
обычный термический ток, 1-полюсный | |||
разомкнут | Ith | A | 88 |
в капсульном корпусе | Ith | A | 80 |
AC-3 | |||
Расчетный рабочий ток | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
220 B 230 B | Ie | A | 18 |
240 В | Ie | A | 18 |
380 B 400 B | Ie | A | 18 |
415 В | Ie | A | 18 |
440 В | Ie | A | 18 |
500 В | Ie | A | 18 |
660 B 690 B | Ie | A | 12 |
380 B 400 B | Ie | A | 18 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 5 |
240 В | P | кВт | 5.5 |
380 B 400 B | P | кВт | 7.5 |
415 В | P | кВт | 10 |
440 В | P | кВт | 10.5 |
500 В | P | кВт | 12 |
660 B 690 B | P | кВт | 11 |
AC-4 | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
220 B 230 B | Ie | A | 10 |
240 В | Ie | A | 10 |
380 B 400 B | Ie | A | 10 |
415 В | Ie | A | 10 |
440 В | Ie | A | 10 |
500 В | Ie | A | 10 |
660 B 690 B | Ie | A | 8 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 2.5 |
240 В | P | кВт | 3 |
380 B 400 B | P | кВт | 4.5 |
415 В | P | кВт | 5 |
440 В | P | кВт | 5.5 |
500 В | P | кВт | 6 |
660 B 690 B | P | кВт | 6.5 |
| постоянное напряжение | |||
Расчетный рабочий ток Ie открытый | |||
DC-1 | |||
60 В | Ie | A | 35 |
110 В | Ie | A | 35 |
220 В | Ie | A | 35 |
| Электрические тепловые потери | |||
3-полюсный, при Ith (60°) | W | 7.9 | |
Электрические тепловые потери при Ie согласно AC-3/400 V | W | 2.1 | |
Сопротивление на полюс | мОм | 2.7 | |
| Механические приводы | |||
Безопасность по напряжению | |||
Работа от перем. тока | втягивание | x Uc | 0.8-1.1 |
Работа от перем. тока | Отпускание | x Uc | 0.3-0.6 |
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | |||
50 Гц | втягивание | VA | 52 |
50 Гц | Удержание | VA | 7.1 |
50 Гц | Удержание | W | 2.1 |
60 Гц | втягивание | VA | 67 |
60 Гц | Удержание | VA | 8.7 |
60 Гц | Удержание | W | 2.1 |
Продолжительность включения | % продолжительность включения | 100 | |
Время переключения 100 % UC (рекомендуемые значения) | |||
Цепи главного тока | |||
Работа от перем. тока | |||
Задержка замыкания | мс | 16-22 | |
Время открытия | мс | 8-14 | |
Время дугового разряда | мс | 10 | |
| Электромагнитная совместимость (ЭМС) | |||
Излучаемые радиопомехи | согласно EN 60947-1 | ||
Иммунитет | согласно EN 60947-1 | ||
| Опробованные рабочие характеристики | |||
Коммутационная способность | |||
максимальная мощность двигателя | |||
трехфазн. | |||
200 В 208 В | л.с. | 5 | |
230 В 240 В | л.с. | 5 | |
460 В 480 В | л.с. | 10 | |
575 В 600 В | л.с. | 15 | |
однофазный | |||
115 В 120 В | л.с. | 2 | |
230 В 240 В | л.с. | 3 | |
Общее применение | A | 40 | |
Вспомогательный контакт | |||
Пилотный режим | |||
Работа от перем. тока | A600 | ||
Управляется постоянным током DC | P300 | ||
Общее применение | |||
Перем. ток (AC) | В | 600 | |
Перем. ток (AC) | A | 10 | |
Пост. ток (DC) | В | 250 | |
Пост. ток (DC) | A | 1 | |
Short Circuit Current Rating | SCCR | ||
Основная номинальная характеристика | |||
SCCR | kA | 5 | |
Макс. предохранитель | A | 125 | |
макс. CB | A | 125 | |
480 В кор. замык. | |||
SCCR (предохранитель) | kA | 10/100 | |
Макс. предохранитель | A | 125/70 Class J | |
SCCR (CB) | kA | 10/65 | |
макс. CB | A | 50/32 | |
600 В кор. замык. | |||
SCCR (предохранитель) | kA | 10/100 | |
Макс. предохранитель | A | 125/70 Class J | |
SCCR (CB) | kA | 10/22 | |
макс. CB | A | 50/32 | |
Ном. характеристики специального назначения | |||
Электроразрядные лампы (балласт) | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 40 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 40 | |
Лампы накаливания (вольфрам) | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 40 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 40 | |
Воздушные электронагреватели | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 40 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 40 | |
Управление холодильной техникой (только CSA) | |||
LRA 480В 60Гц 3-фазн. | A | 240 | |
FLA 480В 60Гц 3-фазн. | A | 40 | |
LRA 600В 60Гц 3-фазн. | A | 180 | |
FLA 600В 60Гц 3-фазн. | A | 30 | |
Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995) | |||
LRA 480В 60Гц 3-фазн. | A | 108 | |
FLA 480В 60Гц 3-фазн. | A | 18 | |
Управление лифтами | |||
200В 60Гц 3-фазн. | л.с. | 3 | |
200В 60Гц 3-фазн. | A | 11 | |
240В 60Гц 3-фазн. | л.с. | 3 | |
240В 60Гц 3-фазн. | A | 9.6 | |
480В 60Гц 3-фазн. | л.с. | 7.5 | |
480В 60Гц 3-фазн. | A | 11 | |
600В 60Гц 3-фазн. | л.с. | 10 | |
600В 60Гц 3-фазн. | A | 11 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 18 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0.7 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 2.1 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 2.1 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 60 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Американская машиностроительная корпорация, производитель электротехнического и гидравлического оборудования, автокомплектующих, компонентов для авиационной промышленности.
