Характеристики
Количество полюсов
—
4
Номинальный ток АС-3, 400В; А
—
125
Тип управляющего напряжения
—
100-120V AC
Все характеристики
Оплата
Безналичная оплата (юр. лицам)
Оплата наличными (физ. лицам)
Переводом (физ. лицам)
Описание
Программа поставок

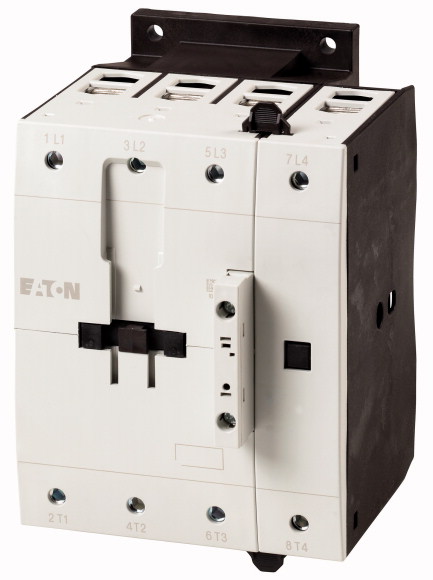

Ассортимент | Силовые контакторы | ||
Применение | Силовой контактор для 4-полюсных потребителей | ||
Подассортимент | Силовые контакторы до 200 A, 4-полюсн. | ||
Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы | ||
Техника присоединения | Винтовые клеммы | ||
Полюсы | 4-полюсн. | ||
Расчетный рабочий ток | |||
AC-1 | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
при 40 °C | Ith =Ie | A | 125 |
при 50 °C | Ith =Ie | A | 116 |
при 55 °C | Ith =Ie | A | 110 |
при 60 °C | Ith =Ie | A | 108 |
графические условные обозначения | |||
Применяемое для | DILM150-XHI(A)(V)… DILM1000-XHI(V)… | ||
Управляющее напряжение | RAC 120: 100 - 120 V 50/60 Hz | ||
Род тока: перем. ток/пост. ток | Питание перем. тока | ||
указания | Коммутирующие элементы согласно EN 50012. Встроенная схема защиты электроники управления. |
Технические характеристики
| Общая информация | |||
Стандарты и предписания | IEC/EN 60947, VDE 0660, UL, CSA | ||
Механический срок службы | |||
Работа от перем. тока | Переключения | x 106 | 10 |
Управляется постоянным током DC | Переключения | x 106 | 10 |
Частота коммутаций, механическая | |||
Работа от перем. тока | Переключения/ч | 3600 | |
Управляется постоянным током DC | Переключения/ч | 3600 | |
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
Температура окружающей среды | |||
разомкнут | °C | -25-+60 | |
в капсульном корпусе | °C | - 25-40 | |
Хранение | °C | - 40-80 | |
установочное положение | |||
установочное положение | |||
Удароустойчивость (IEC/EN 60068-2-27) | |||
Импульс полусинуса 10 мс | |||
Цепи главного тока | |||
Замыкающие контакты | g | 10 | |
Вспомогательные блок-контакты | |||
Замыкающие контакты | g | 7 | |
Размыкающие контакты | g | 5 | |
Класс защиты | IP00 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Длина зачистки | мм | 15 | |
Поперечные сечения соединения главного провода | |||
тонкопроволочный с оконечной муфтой | мм2 | 1 x (10 - 95) 2 x (10 - 70) | |
многожильный | мм2 | 1 x (16 - 120) 2 x (16 - 95) | |
одно- или многожильные | AWG | 8 - 3/0 | |
Плоский провод | Количество сегментов x ширина x толщина | мм | 2 x (6 x 16 x 0,8) |
Соединительный винт | M10 | ||
Начальный пусковой момент | Нм | 14 | |
Длина зачистки | мм | 15 | |
Поперечные сечения подсоединяемых вспомогательных проводов | |||
одножильный | мм2 | 1 x (0,75 - 4) 2 x (0,75 - 4) | |
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
одно- или многожильные | AWG | 18 - 14 | |
Длина зачистки | мм | 10 | |
Соединительный винт | M3,5 | ||
Начальный пусковой момент | Нм | 1,2 | |
Инструменты | |||
Главный провод | |||
внутренний шестигранник | SW | мм | 5 |
Кабели системы управления | |||
Отвертка с профилем Pozidriv | Размер | 2 | |
Стандартная отвёртка | мм | 0,8 x 5,5 1 x 6 | |
| Цепи главного тока | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 8000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
Номинальное напряжение | Ue | В перем. тока | 690 |
Безопасное разъединение согласно EN 61140 | |||
между катушкой и контактами | В перем. тока | 440 | |
между контактами | В перем. тока | 440 | |
Включающая способность (cos ?) | до 690 В | A | 1120 согласно IEC/EN 60947 |
Отключающая способность | |||
220 B 230 B | A | 800 | |
380 B 400 B | A | 800 | |
500 В | A | 800 | |
660 B 690 B | A | 650 | |
стойкость к коротким замыканиям | |||
защита от короткого замыкания, макс. предохранитель | |||
Тип координации 2 | |||
400 В | gG/gL 500 В | A | 160 |
690 В | gG/gL 690 В | A | 160 |
Тип координации "1" | |||
400 В | gG/gL 500 В | A | 250 |
690 В | gG/gL 690 В | A | 200 |
| Переменное напряжение | |||
AC-1 | |||
Расчетный рабочий ток | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 125 |
при 50 °C | Ith =Ie | A | 116 |
при 55 °C | Ith =Ie | A | 110 |
при 60 °C | Ith =Ie | A | 108 |
в капсульном корпусе | Ith | A | 100 |
обычный термический ток, 1-полюсный | |||
разомкнут | Ith | A | 325 |
в капсульном корпусе | Ith | A | 292 |
Расчетная рабочая мощность | P | кВт | |
220/230 V | P | kW | 45 |
240 V | P | kW | 49 |
380/400 V | P | kW | 78 |
415 V | P | kW | 85 |
440 V | P | kW | 90 |
500 V | P | kW | 103 |
690 V | P | kW | 136 |
AC-3 | |||
Расчетный рабочий ток | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
220 B 230 B | Ie | A | 80 |
240 В | Ie | A | 80 |
380 B 400 B | Ie | A | 80 |
415 В | Ie | A | 80 |
440 В | Ie | A | 80 |
500 В | Ie | A | 80 |
660 B 690 B | Ie | A | 65 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 25 |
240 В | P | кВт | 27.5 |
380 B 400 B | P | кВт | 37 |
415 В | P | кВт | 48 |
440 В | P | кВт | 51 |
500 В | P | кВт | 58 |
660 B 690 B | P | кВт | 63 |
| постоянное напряжение | |||
Расчетный рабочий ток Ie открытый | |||
DC-1 | |||
60 В | Ie | A | 125 |
110 В | Ie | A | 125 |
220 В | Ie | A | 125 |
| Электрические тепловые потери | |||
3-полюсный, при Ith (60°) | W | 29 | |
Сопротивление на полюс | мОм | 0.6 | |
| Механические приводы | |||
Безопасность по напряжению | |||
Работа от перем. тока, 50 Гц | втягивание | x Uc | 0.8-1.15 |
Работа от перем. тока, 50/60 Гц | x Uc | 0.8-1.15 | |
Работа от перем. тока | Отпускание | x Uc | 0.25-0.6 |
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc | |||
Работа от перем. тока, 50/60 Гц | втягивание | VA | 180 |
Работа от перем. тока, 50/60 Гц | втягивание | W | 150 |
Работа от перем. тока, 50/60 Гц | Удержание | VA | 3.1 |
Работа от перем. тока, 50/60 Гц | Удержание | W | 2.3 |
Продолжительность включения | % продолжительность включения | 100 | |
Время переключения 100 % UC (рекомендуемые значения) | |||
Цепи главного тока | |||
Работа от перем. тока | |||
Задержка замыкания | мс | 28-33 | |
Время открытия | мс | 35-41 | |
допустимый ток покоя пари активации A1 - A2 из электроники (при сигнале 0) | мА | 1 | |
| Опробованные рабочие характеристики | |||
Коммутационная способность | |||
максимальная мощность двигателя | |||
трехфазн. | |||
200 В 208 В | л.с. | 25 | |
230 В 240 В | л.с. | 30 | |
460 В 480 В | л.с. | 60 | |
575 В 600 В | л.с. | 75 | |
однофазный | |||
115 В 120 В | л.с. | 7.5 | |
230 В 240 В | л.с. | 15 | |
Общее применение | A | 125 | |
Short Circuit Current Rating | SCCR | ||
Основная номинальная характеристика | |||
SCCR | kA | 10 | |
Макс. предохранитель | A | 600 | |
макс. CB | A | 600 | |
480 В кор. замык. | |||
SCCR (предохранитель) | kA | 30/100 | |
Макс. предохранитель | A | 300/300 Class J | |
SCCR (CB) | kA | 65 | |
макс. CB | A | 250 | |
600 В кор. замык. | |||
SCCR (предохранитель) | kA | 30/100 | |
Макс. предохранитель | A | 300/300 Class J | |
SCCR (CB) | kA | 30 | |
макс. CB | A | 350 | |
Ном. характеристики специального назначения | |||
Электроразрядные лампы (балласт) | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 100 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 100 | |
Лампы накаливания (вольфрам) | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 100 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 100 | |
Воздушные электронагреватели | |||
480В 60Гц 3-фазн., 277В 60Гц 1-фазн. | A | 110 | |
600В 60Гц 3-фазн., 347В 60Гц 1-фазн. | A | 110 | |
Управление холодильной техникой (только CSA) | |||
LRA 480В 60Гц 3-фазн. | A | 540 | |
FLA 480В 60Гц 3-фазн. | A | 90 | |
LRA 600В 60Гц 3-фазн. | A | 420 | |
FLA 600В 60Гц 3-фазн. | A | 70 | |
Управление лифтами | |||
200В 60Гц 3-фазн. | л.с. | 20 | |
200В 60Гц 3-фазн. | A | 62.1 | |
240В 60Гц 3-фазн. | л.с. | 25 | |
240В 60Гц 3-фазн. | A | 68 | |
480В 60Гц 3-фазн. | л.с. | 50 | |
480В 60Гц 3-фазн. | A | 65 | |
600В 60Гц 3-фазн. | л.с. | 60 | |
600В 60Гц 3-фазн. | A | 62 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 125 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 7.4 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 22.2 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 2.3 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 60 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012]) | |||
Rated control supply voltage Us at AC 50HZ | V | 100 - 120 | |
Rated control supply voltage Us at AC 60HZ | V | 100 - 120 | |
Rated control supply voltage Us at DC | V | 0 - 0 | |
Voltage type for actuating | AC | ||
Rated operation current Ie at AC-1, 400 V | A | 125 | |
Rated operation current Ie at AC-3, 400 V | A | 80 | |
