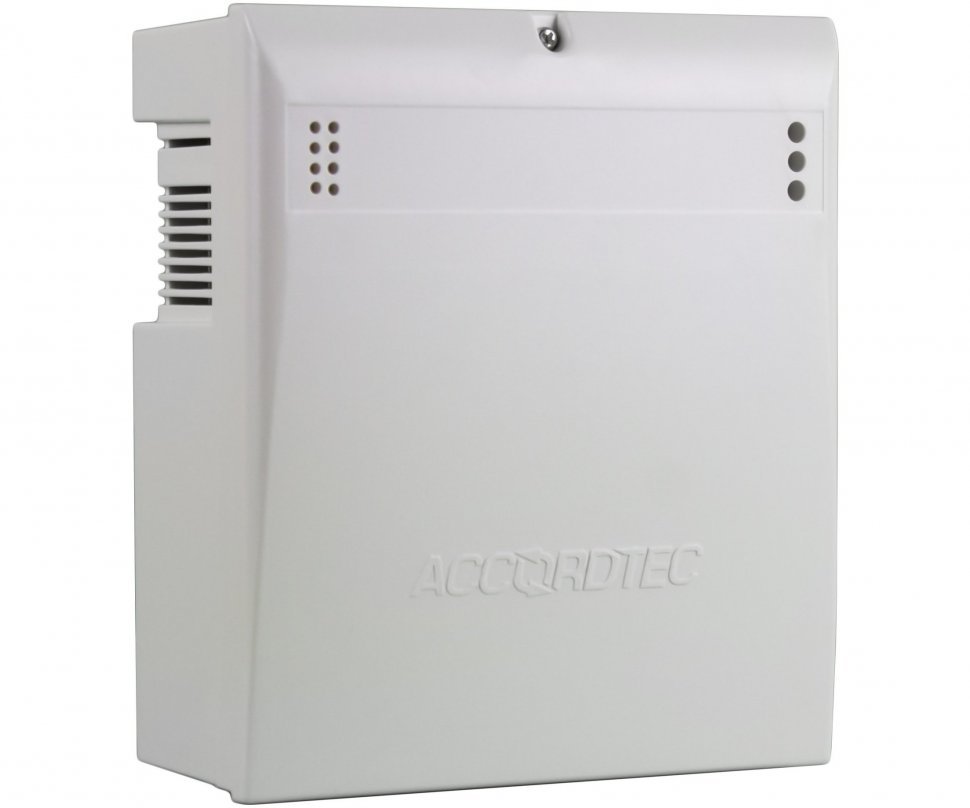

Блок бесперебойного питания в пластиковом корпусе под АКБ 7 Ач со встроенной платой распределения нагрузки по 8-ми каналам с защитой каждого канала от перегрузки по току и КЗ. Ток нагрузки 4 х 0.75А. Uвх. AC 165-264 V, Uвых. DC 13.6 ± 0.2V, Габаритные размеры: 170х160х77 мм. Вес 559 г. Цвет корпуса - белый.
Блок бесперебойного питания ББП-60 v.8 (исп. 1) предназначен для бесперебойного электропитания устройств и приборов охранно-пожарной сигнализации, систем видеонаблюдения и связи, контроля доступа напряжением 12В постоянного тока. Блок питания обеспечивает индивидуальную защиту по току для каждого из 8-ми каналов. Каждый канал оснащен самовосстанавливающимся предохранителем и индикатором красного цвета (индикаторы "1" - "8"), индицирующим перегрузку канала по току.
Блок питания обеспечивает зарядку аккумуляторной батареи емкостью до 7 А/ч., устанавливаемой потребителем в корпус источника, током до 1,0А и поддерживает их в заряженном состоянии при наличии сетевого напряжения (~) от 165В до 264В.
Тип аккумуляторной батареи — кислотная необслуживаемая, номинальным напряжением 12В. Источник питания рассчитан на круглосуточную работу.Обеспечивает автоматический переход на питание от встроенной аккумуляторной батареи при пропадании сетевого напряжения на рабочем фидере и обратно. Задержка переключения на аккумуляторную батарею — отсутствует.
Схема подключения AccordTec ББП-60 v.8 (исп. 1)
|
Место установки
|
помещение |
|
Материал корпуса
|
пластик |
|
Назначение
|
для видеонаблюдения |
|
Выходной ток
|
3А |
|
Количество аккумуляторов
|
1 |
|
Тип устройства
|
ИБП |
|
Тип монтажа
|
навесной |
|
Емкость аккумулятора
|
7Ач |
|
Питание
|
12 В |
|
Тип источника питания
|
Бесперебойный |
|
Постоянное выходное напряжение при наличии сетевого напряжения
|
12.6 – 13.6 В |
|
Постоянное выходное напряжение при работе от АКБ
|
10.0 – 12.6 В |
|
Ток нагрузки
|
8 x 0.75 A |
|
Ток заряда АКБ, не более
|
0.6 А |
|
Максимальный ток нагрузки при наличии сетевого напряжения кратковременно (30 с)
|
6.0 A |
|
Напряжение питающей сети
|
165 ~ 240 В |
|
Величина напряжения на АКБ, при котором происходит автоотключение нагрузки
|
10.3 |
|
Рекомендуемая емкость АКБ
|
7 A*h |
|
Тип аккумулятора
|
герметичные необслуживаемые, соответствующие стандарту CEI IEC 1056-1 (МЭК 1056-1) напряжением 12 V |
|
Материал корпуса
|
пластик |
|
Особенности
|
Регулировка выходного напряжения 11.9 ~ 14.7 В. Встроенная плата распределения нагрузки по 4 каналам с защитой от перегрузки по току и КЗ |
