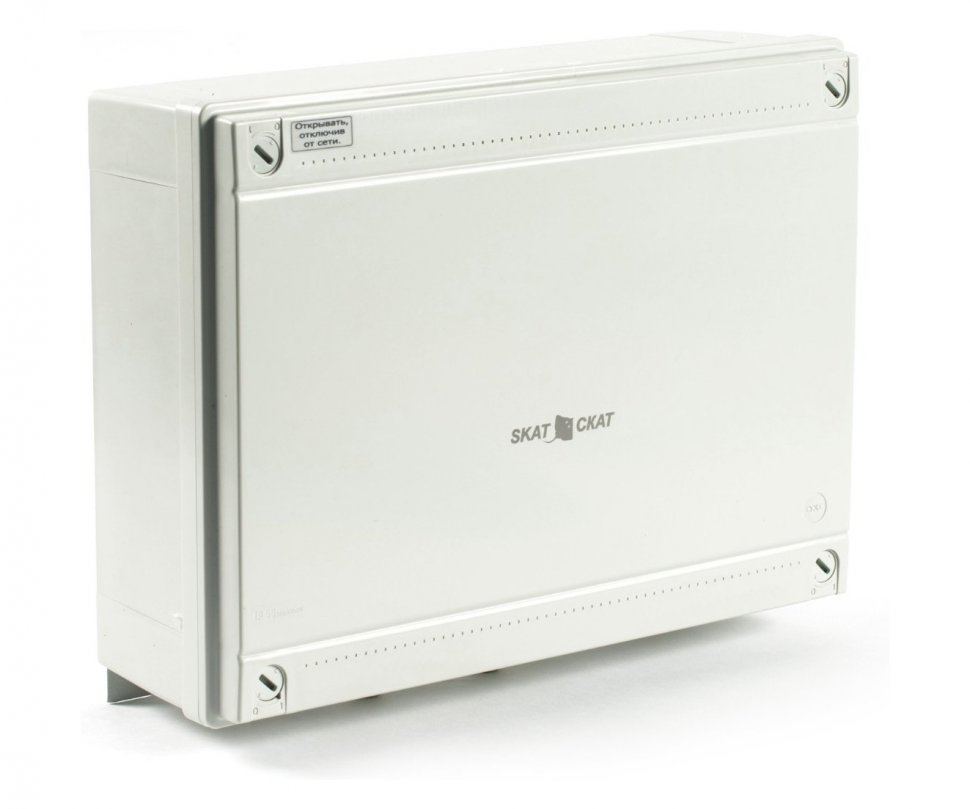

СКАТ-1200 исп. 6; 12В 4А (без учета тока на подогрев АКБ) уличное исполнение, корпус под АКБ 7Ач - 2шт. или 12Ач -1шт., класс защиты IP56, рабочий температурный диапазон от -40°С до + 50°С, диапазон входного напряжения 170-250В Корпус под термостата 12 Ач
Источник питания СКАТ-1200 исп. 6 обеспечивает:
- питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения)
- световую индикацию режима работы: при наличии сети светодиод «СЕТЬ» зеленого цвета свечения включен и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» красного цвета свечения включен и горит ровным светом
- автоматический переход на резервное питание от аккумуляторной батареи при снижении напряжения электрической сети ниже допустимого уровня (п.1 таблицы) или при отключении электрической сети, режим «РЕЗЕРВ»
- оптимальный заряд АКБ при наличии напряжения сети, режим «ОСНОВНОЙ» (п.7 таблицы)
- ограничение степени разряда АКБ при отсутствии сети
- защиту источника при помощи самовосстанавливающегося предохранителя от неправильного подключения клемм АКБ
- защиту от кратковременного короткого замыкания клемм АКБ
- защиту от короткого замыкания на выходе с отключением выходного напряжения
- автоматическое восстановление выходного напряжения после устранения причины замыкания
- защиту нагрузки от аварии источника
- функцию «холодный пуск», обеспечивающую восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения
- возможность совместной работы с термостатом АКБ 12/7 или термостатом АКБ 12/12 для поддержания положительной температуры АКБ при отрицательной температуре окружающей среды
- возможность установки внутри корпуса источника на монтажную панель устройств пользователя
Источник предназначен для электропитания нагрузки от сети, при ее наличии, и от аккумуляторной батареи (далее по тексту АКБ) в отсутствии сети.
Дополнительные фото СКАТ-1200 исп. 6:
|
Место установки
|
улица |
|
Материал корпуса
|
пластик |
|
Назначение
|
универсальное |
|
Выходной ток
|
4А |
|
Количество аккумуляторов
|
1, 2 |
|
Тип устройства
|
ИБП |
|
Тип монтажа
|
навесной |
|
Емкость аккумулятора
|
7Ач, 12Ач |
|
Питание
|
12 В |
|
характеристика питающей сети, В
|
170 - 250 |
|
Постоянное выходное напряжение при температуре окружающей среды 25 °С, В
|
12,9 - 14,0 |
|
при наличии напряжения сети, режим «ОСНОВНОЙ»
|
9,5 - 12,6 |
|
при отсутствии сети, режим «РЕЗЕРВ», питание от АКБ
|
13,5 - 14,0 |
|
Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25 °С, В
|
0 - 4,0 |
|
Номинальный выходной ток, A
|
0 - 4,0 |
|
при наличии сети 220 В, режим ОСНОВНОЙ»
|
4.5 |
|
от АКБ, режим «РЕЗЕРВ»
|
4.0 |
|
Максимальный ток нагрузки в режиме «ОСНОВНОЙ», при подключенной АКБ, кратковременно (5 сек.), А не более
|
0,45 - 0,65 |
|
Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более
|
75.0 |
|
Ток заряда АКБ, стабилизированный, А
|
10,5 - 11,0 |
|
Ток потребляемый источником от АКБ в режиме «РЕЗЕРВ», мА, не более
|
30.0 |
|
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В
|
100.0 |
|
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более
|
:герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В, соответствующая стандарту CEI IEC 1056-1 (МЭК 1056-1) |
|
Максимальная мощность, потребляемая источником от сети переменного тока, ВА, не более
|
7-12 |
|
Тип АКБ
|
-40 - +40 |
|
Рекомендуемая емкость АКБ, не менее, Ач
|
412х327х143 |
|
Рабочая температура
|
4.9 |
