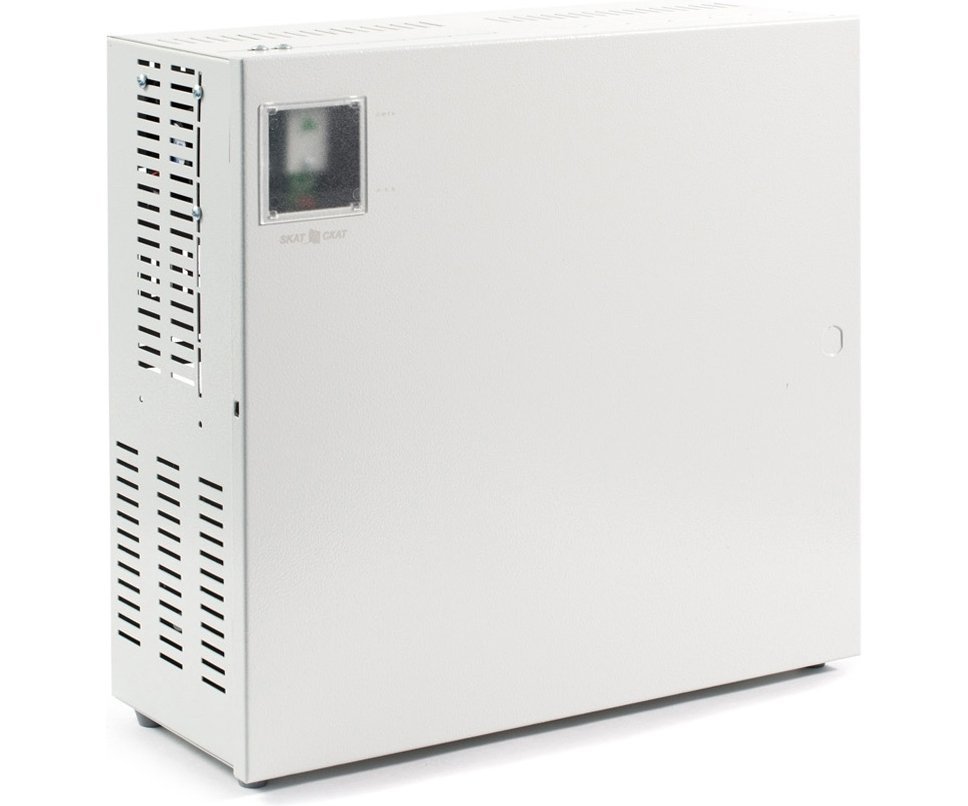

SKAT-V.32 ; 32 выхода по 0,5 А или 16 выходов по 1 А. Регулировка выходного напряжения, регулируемый ток заряда АКБ, максимальный ток по всем выходам 18 А, корпус под 2 шт. АКБ 40 Ач; 5 информационных выходов о состоянии источника.
Источник питания SKAT-V.32 обеспечивает:
- возможность плавной регулировки напряжения каждой пары выходов (п. 2 таблицы )
- фильтрацию помех для устранения взаимного влияния нагрузок
- электронную защиту выходов от перегрузки по току, в т. ч. — короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки
- защиту нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем пережигания плавкого предохранителя (предохранитель входной платы преобразователей напряжения PN-V.8
- заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п. 1 таблицы напряжением заряда АКБ согласно п. 5 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п. 6 таблицы
- автоматический переход в режим резервного питания нагрузок от внешней АКБ суммарным током потребления не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети
- электронную защиту от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения
- защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм внешней АКБ
- защиту от короткого замыкания клемм внешней АКБ
- контроль наличия внешней АКБ
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы
- защиту от аварийного повышения выходного напряжения (блока ЗУ) путем автоматического отключения устройства
- выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти выходов типа открытый коллектор
- защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя
|
Место установки
|
помещение |
|
Материал корпуса
|
металл |
|
Назначение
|
универсальное |
|
Выходной ток
|
18А |
|
Количество аккумуляторов
|
2 |
|
Тип устройства
|
ИБП |
|
Тип монтажа
|
навесной |
|
Емкость аккумулятора
|
40Ач |
|
Питание
|
12 В |
|
Напряжение питающей сети
|
170 - 250 В |
|
Выходное напряжение каждого канала min
|
11,8 - 12,9 В |
|
Выходное напряжение каждого канала max
|
14,6 - 15,2 В |
|
Ток отключения нагрузки каждой пары выходов
|
2.5 А |
|
Максимальный ток нагрузки каждого выхода
|
0,5 А |
|
Напряжение заряда АКБ при наличии сети 220 В и температуре окружающей среды 25 °С
|
27,2 - 27,5 В |
|
Максимальный ток заряда АКБ, А
|
3,8; 6,9; 9,7 |
|
Максимальный ток выходов ОК
|
100 мA |
|
Ток потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ
|
50 мА, не более |
|
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ
|
20,5 - 21,5 В |
|
Максимальная температура на радиаторе зарядного устройства, при которой происходит аварийное отключение устройства по перегреву
|
90 °С |
|
Мощность, потребляемая устройством от сети
|
не более 790 ВА |
|
Снижение напряжения заряда АКБ при максимальном токе нагрузке
|
не более 0.05 |
|
Тип АКБ
|
герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
|
Количество аккумуляторов в батарее
|
2 шт |
|
Рекомендуемая емкость АКБ
|
40 Ач |
|
Рабочая температура
|
от 0 °С до +40 °С |
|
Габаритные размеры ШхВхГ
|
460х438х192 мм |
|
Вес без АКБ
|
10.3 кг, не более |
