PERCo-TTD-10AP

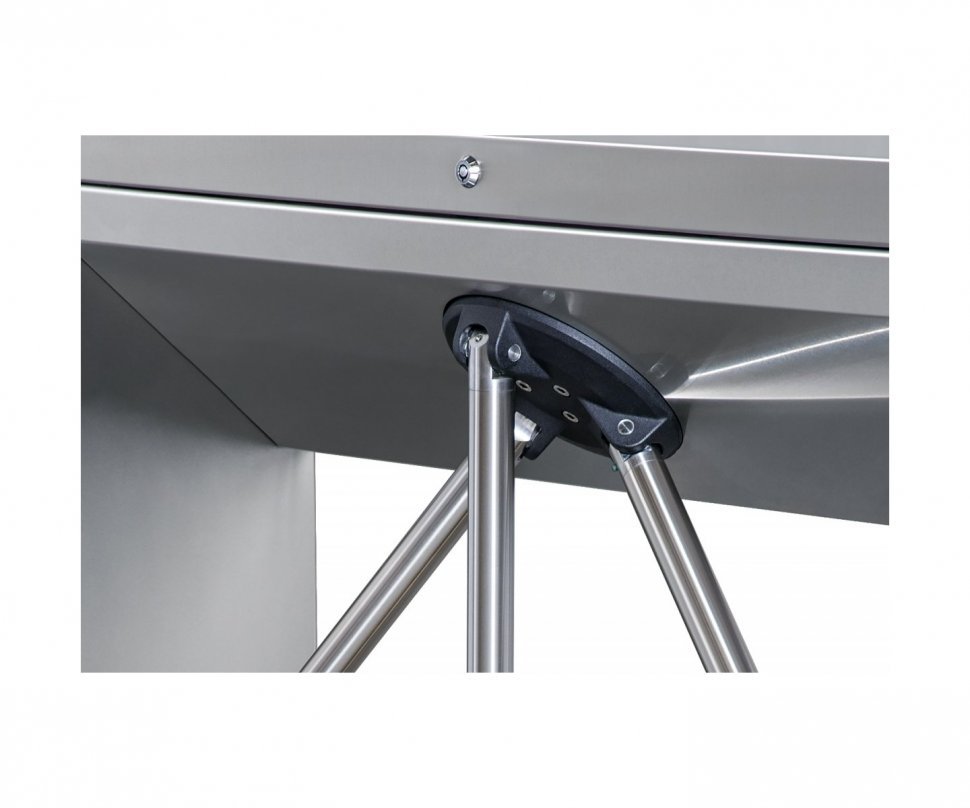

PERCo-TTD-10AP тумбовый турникет трипод; со встроенным монетоприемником; напольный; автоматические планки «Антипаника»; ширина перекрываемого прохода 560 мм; пропускная способность: в режиме однократного прохода 30 чел./мин., в режиме свободного прохода 60 чел./мин.; рабочая температура от +1°C до +55°C; напряжение питания турникета - 12B постоянного тока; потребляемый ток не более - 7А; габаритные размеры: 1361х750х1024 мм; корпус из нержавеющей стали; пульт дистанционного управления в комплекте; (крышка приобретается отдельно).

Схема соединений турникета PERCo-TTD-10AP

• А1 - основная стойка;
• А2 - крышка в сборе;
• А3 - кронштейн контроллера;
• А4 - плата управления;
• А5 - узел вращения;
• А6 - боковой модуль стандартный левый;
• А7 - боковой модуль стандартный правый;
• А8 - боковой модуль с картоприемником;
• А9 - боковой модуль с монетоприемником;
• А10 - плата индикации бокового модуля;
• А11 - механизм картоприемника;
• А12 - монетоприемник;
• А13 - узел датчика заполнения;
• А14 - счетчик проходов;
• А15 - пульт ДУ;
• А16 - устройство аварийного открытия прохода Fire Alarm (не входит в стандартный комплект поставки);
• А17 - источник питания турникета (не входит в стандартный комплект поставки);
• А18 - сирена (не входит в стандартный комплект поставки);
• А19 - датчик контроля зоны прохода (не входит в стандартный комплект поставки);
• А20 - контроллер СКУД (не входит в стандартный комплект поставки);
• А21 - устройство РУ (не входит в стандартный комплект поставки);
• А22 - выносные индикаторы (не входит в стандартный комплект поставки);
• А23 - ИП выносных индикаторов (не входит в стандартный комплект поставки).

Управление турникетом

Управлять турникетом PERCo-TTD-10AP можно либо от пульта ДУ (входит в комплект поставки), либо от устройства радиоуправления, либо от контроллера СКУД. Управление турникетом осуществляется подачей на контакты Unlock A, Stop и Unlock B сигнала низкого уровня относительно контакта GND. Реакция турникета на эти сигналы зависит от выбранного перемычкой J1 режима управления турникетом.

Импульсный режим управления – при подаче импульса на вход Unlock A/B турникет разблокируется для однократного прохода в выбранном направлении; время ожидания прохода не зависит от длительности управляющего импульса и составляет 5 сек.; подача импульса на вход Stop блокирует оба направления прохода; одновременная подача импульсов на входы Unlock A/B и Stop переводит турникет в режим работы «Свободный проход» в выбранном направлении. Импульсный режим рекомендуется использовать при управлении от пульта ДУ или устройства радиоуправления. Изменить ориентацию пульта относительно установки турникета (если по месту установки турникет обращен к оператору не лицевой, а тыльной стороной) можно, поменяв местами провода от пульта управления, подключаемые на контакты Unlock A и Unlock B, а также Led A и Led B соответственно.

Потенциальный режим управления – при подаче управляющего сигнала на вход Unlock A/B турникет остается разблокированным в выбранном направлении в течение всего времени удержания сигнала; подача управляющего сигнала на вход Stop блокирует оба направления прохода турникета независимо от сигналов на входах Unlock A/B. Потенциальный режим рекомендуется использовать при управлении от контроллера СКУД.

Вне зависимости от выбранного режима управления, при повороте преграждающих планок турникета в одном или другом направлении формируются сигналы прохода – соответственно PASS A или PASS B. Эти сигналы могут информировать контроллер СКУД о факте прохода. Аварийное открытие прохода турникета осуществляется снятием с контакта Fire Alarm сигнала низкого уровня относительно контакта GND.
