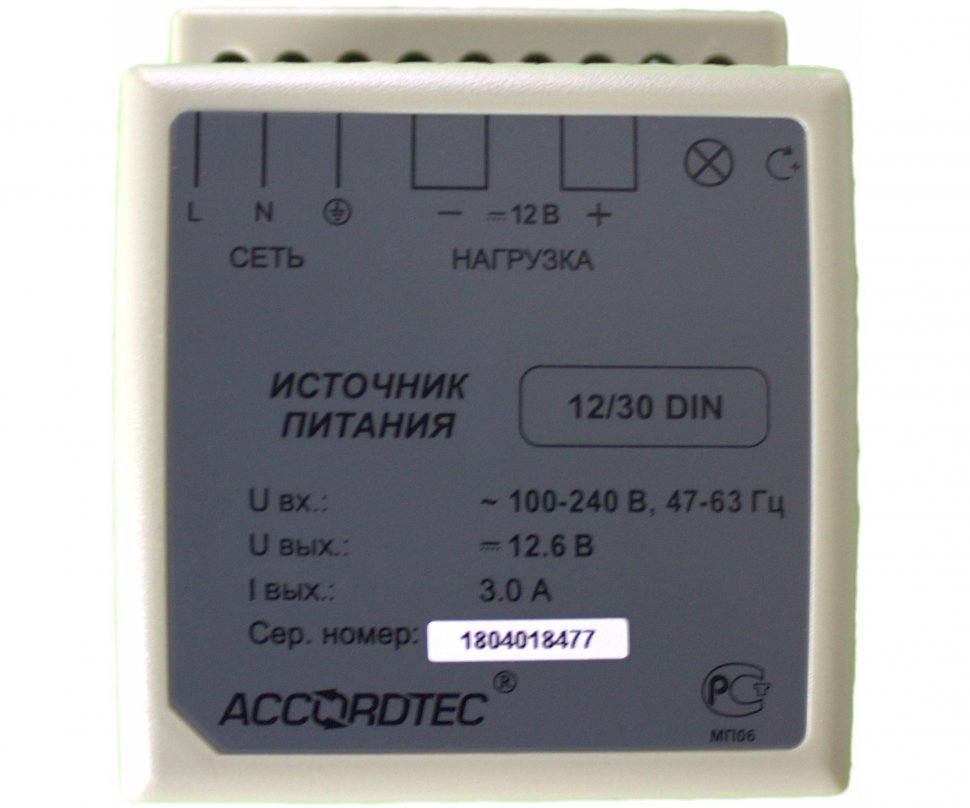

Блок питания для крепления на DIN-рейку Uвх=110-240V AC, Uвых=12.6V DC, Iвых = 3,0A (ном.) Габаритные размеры: 94 х 78 х 67 мм. Вес 239 г, в пластиковом корпусе.
Блок питания AccordTec АТ-12/30 DIN предназначен для питания оборудования выпрямленным стабилизированым напряжением 12В и током не более 3,0А.
Подготовка к работе:
Подключите кабель сетевого питания (220В) к соответствующим клеммам, соблюдая фазировку. Для замены плавкой вставки необходимо снять верхнюю крышку.
Провод для питания оборудования подключается к клеммам "нагрузка". При подключении блока питания соблюдается полярность. Блок питания предназначен для эксплуатации внутри помещений. АТ-12/30 DIN имеет регулировку напряжения на выходе в диапазоне от 12В до 14.5В. Регулировка осуществляется при помощи подстроечного резистора.
|
Место установки
|
помещение |
|
Материал корпуса
|
пластик |
|
Назначение
|
универсальное |
|
Выходной ток
|
3А |
|
Тип устройства
|
блок питания |
|
Тип монтажа
|
на DIN-рейку |
|
Питание
|
12 В |
|
Входное напряжение
|
100 ~ 240 В |
|
Частота тока
|
47 ~ 63 Гц |
|
Номинальный ток нагрузки
|
3,0 А |
|
Максимальный ток нагрузки
|
3,5 А |
|
Выходное напряжение
|
DC 12,6 ± 0,2 В |
|
Встроенная защита от короткого замыкания
|
Есть |
|
Габариты
|
94 х78 х 67 мм |
|
Рабочая температура
|
+10°C ~ +40°C |
|
Влажность
|
не более 80% |
|
Вес
|
0,35 кг |
