Что такое расцепители и как они защищают электрические цепи?
Назначение и принцип работы расцепителей
Расцепители представляют собой термобиметаллические, либо электромагнитные элементы электрических аппаратов, необходимых для отключения цепи при возникновении каких-либо аномальных явлений или отклонения от номинального режима работы электрической сети посредством механизма свободного расцепления. Данные приборы призваны защитить подключенные электрические приемники от токов короткого замыкания, исчезновения напряжения в сети и сильных перегрузок.
Устройство и механизм срабатывания
Механизм приведенных аппаратов – это система из целого ряда составляющих: биметаллической пластины, реле, защелок, отключающих пружин, коромысел и других элементов.
В случае резкого увеличения значения тока в электрической сети (при коротком замыкании) первым срабатывает мгновенный расцепитель, разрывающий цепь. При длительном протекании токов с показателями, превышающими номинальные характеристики автомата, в действие приводится термобиметаллический элемент.
Блокировка повторного включения
Устройство рассматриваемых приборов препятствуют повторной коммутации цепи, разомкнутой автоматом при появлении короткого замыкания, при длительной подаче сигнала на включение.
Классификация расцепителей по принципу работы
Все существующие сегодня расцепители в зависимости от принципа работы можно разделить на: максимальные, минимальные и независимые.

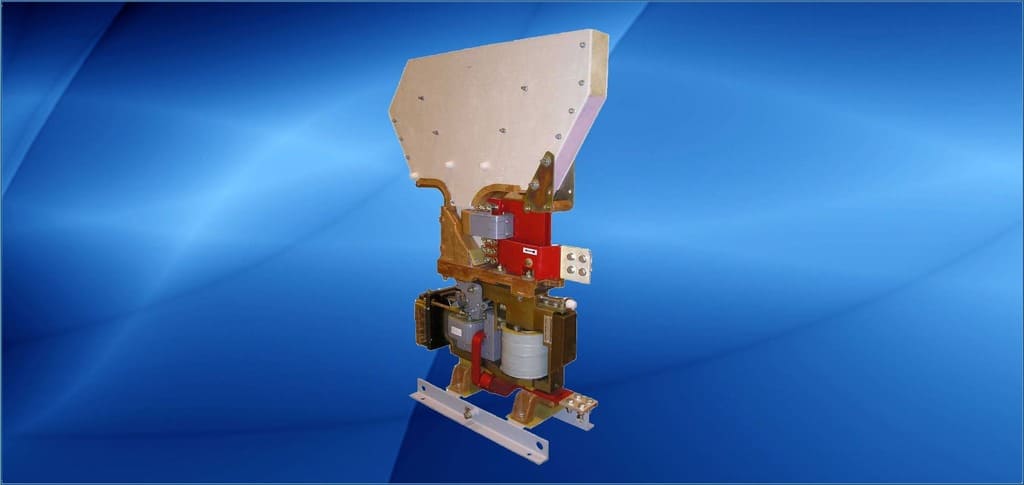

- Расцепители максимального напряжения. Позволяют отключать автоматические выключатели при недопустимом повышении значении тока в электрической сети.
- Расцепители минимального напряжения. Позволяют отключать автоматические выключатели при недопустимом понижении значении тока в электрической сети.
- Расцепители независимые. Предназначены для дистанционного отключения автоматических выключателей.
Классификация по времени срабатывания
По наличию установленной временной выдержки расцепители делятся на модели с выдержкой времени и без нее. Последующий выбор автоматического выключателя должен производиться с учетом данного параметра расцепителя. Показатель зависит от величины протекающего тока.
В зависимости от времени срабатывания, под которым понимают промежуток между подачей команды на разрыв цепи и началом разведения контактов, данные приборы классифицируются на следующие группы:
- Нормальные расцепители. Характеризуются временем отключения в пределах 0,02-1 с.

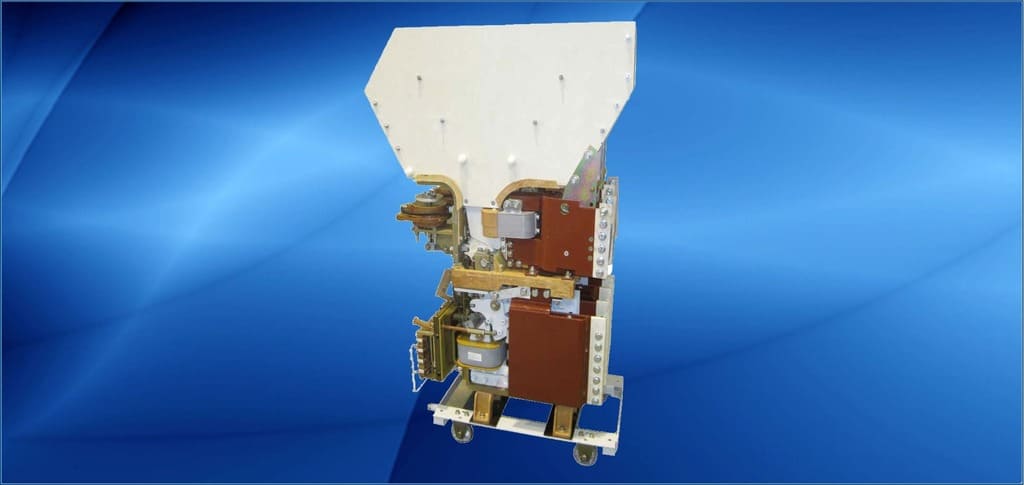

- Быстродействующие расцепители. Отличаются минимальным временем реакции (не более 0,005 с).

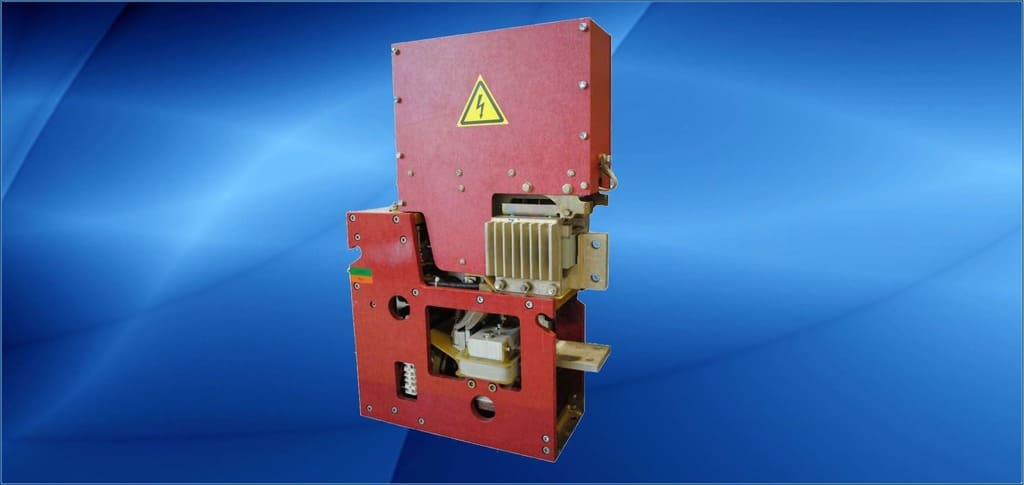

- Селективные расцепители. Подразумевают настройку времени срабатывания (до 1 с).
Особенности селективной защиты
Селективная защита реализуется за счет установки выключателей (с селективными расцепителями), имеющих различную выдержку времени – устройства с наименьшим показателем непосредственно возле потребителя электроэнергии с дальнейшим расположением по возрастающей данной уставки к источнику питания.
Токоограничивающее действие
Быстродействующие расцепители отличаются токоограничивающим действием, поскольку в состоянии отключать цепь еще до того, как значение тока в ней достигнет недопустимого уровня. Модели нормального и селективного типа не имеют токоограничивающего действия.
Как выбрать расцепитель?
Для эффективной защиты электрооборудования от токов КЗ и перегрузок необходимо выбирать расцепитель, имеющий такую времятоковую характеристику, которая бы шла как можно ближе к характеристике защищаемого устройства.
