Что такое выключатель нагрузки?
Выключатели нагрузки - это устройства, которые предназначены для защиты групповых и распределительных электрических цепей от перегрузок и коротких замыканий или от недопустимо низкого напряжения тока. Многоцелевые выключатели нагрузки модульные отключают без повреждения техники номинальные сверхтоки и нагрузочные токи. Они представляют собой коммутационный аппарат, который включает либо отключает цепь под нагрузкой. У них усиленные контакты, намного лучше, чем у автоматических выключателей, поэтому их общий срок службы не малый.
При отключении нагрузки обычным автоматом, вероятно залипание контактной группы из-за образующей дуги. Таким образом стандартные автомат-выключатели не совсем подходят для подобных манипуляций. Продукция данного типа активно монтируется в распределительных устройствах, подстанциях до 10 кВ. По своему функционалу выключатели бывают: однополюсные, двух-, трех- и четырех полюсными. По гашению дуги изделия разделяются на такие группы:
- автогазовые;
- вакуумные;
- элегазовые;
- воздушные;
- электромагнитные.
Устройство славится хорошей износостойкостью, качеством сборки, что в свою очередь дает возможность выполнять множество ручных отключений цепи под напряжением. Популярно абсолютно в любых сферах народного хозяйства и жилищно-эксплуатационной среде.
Конструктивные особенности
По своему конструктиву изделие состоит из нескольких частей, а именно:
- неподвижного контакта;
- ролика и нажимного кулачка;
- дугогасительной камеры и вала;
- подвижного контакта;
- негорючего корпуса с абс-пластика.
Качество материала и сборка, позволяет эксплуатировать изделие в умеренном и холодном климате. Характерная маркировка – ВН и отличает выключатель нагрузки от классического автоматического выключателя. Мостиковый контакт у ВН намного больше, чем у автомат-выключателя. У него шире площадь и большая силы прижимания. Рекомендовано в каждый распределительный щит устанавливать ВН.
Основные преимущества
У выключателя нагрузки весьма массивная рукоятка для отключения. Он крайне важен, когда в цеху присутствуют сверлильные станки для мгновенной остановки машин и механизмов. Особенно, если заготовка застряла либо что-то попало на рабочее полотно и прочих аварийных ситуациях. К плюсам таких выключателей также относят:
- легкость в изготовлении;
- отключение и включение номинальных токов нагрузки;
- защита от сверх токов;
- широкий диапазон рабочих температур;
- наличие насечек на контактных зажимах для снижения тепловых потерь;
- легкий монтаж на дин-рейке, благодаря плотным фиксаторам;
- низкая вероятность повреждения изоляции дугой;
- хорошая износостойкость.
Рационально такие устройства ставить непосредственно на входе перед автоматическим выключателем. Выбор такого оборудования зачастую основывается на количестве полюсов и величины номинального тока. Также выключатель можно опломбировать, во включенном и отключенном положении. В случае выхода прибора со строя, категорически не рекомендован ремонт. При выборе следует покупать выключатель нагрузки на пару номиналов выше чем у автомата.

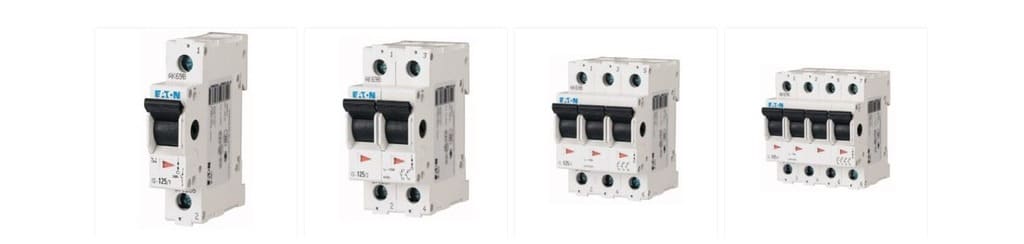

Какие бывают автоматические выключатели?
Так как диапазон использования выключателей достаточно небольшой, а покупают выключатель нагрузки не для промышленных задач, количество их разновидностей не такое большое. Однако они очень сильно разнятся по номинальному току, который могут пропускать. Давайте же рассмотрим их основные характеристики, а так же разберем наиболее популярные выключатели нагрузки.
Основные характеристики выключателей можно выделить таким образом:
Номинальный рабочий ток. Это основная характеристика, так как именно по ней мы понимаем, подходит ли выключатель для нашей задачи или нет. Номинальный рабочий ток выключателя нагрузки, может быть от 20 до 100 А;
количество полюсов (модулей);
Вид расцепителя. Расцепитель может быть таких видов – электронный, микропроцессорный, тепловой;
Предельная отключающая способность. Предельная отключающая способность указанная на выключателе показывает максимальный ток, при котором автомат сработает и разомкнет цепь и снимет напряжение с защищаемой проводки и сможет продолжать функционировать;
Категория выключателя нагрузки. Существуют 3 категории: B, C, D;
B - применяется при достаточно длинных силовых линиях, собственное сопротивление которых может существенно ограничить ток короткого замыкания;
C - наиболее распространенный тип, подходит для бытовых линий с низкой индуктивной нагрузкой;
D - рекомендован для защиты цепей питания мощных электродвигателей, имеющих высокие значения пусковых токов (высокую индуктивную нагрузку).
Теперь давайте рассмотрим несколько наиболее популярных выключателей нагрузки.
Выключатель нагрузки ВН-32 1Р 16А. Данный выключатель нагрузки модели ВН-32, имеет 1 полюс, и номинальный ток в 16А. В основном данный выключатель ВН-32 использую в квартирах, для защиты от перепадов электроэнергии и сверхтоков, поэтому купить выключатель нагрузки ВН-32 1Р 16А (Запорожье, Луцк, Кировоград, Львов) к себе в дом, будет наиболее правильным и оптимальным решением, если нагрузки тока в доме не превышают 16А.
Выключатель нагрузки ВН-32 1Р 25А. Данный выключатель нагрузки модели ВН-32, имеет 1 полюс, и номинальный ток в 25А. В основном выключатель ВН-32 используют в квартирах, для защиты от перепадов электроэнергии и сверхтоков, поэтому купить выключатель нагрузки ВН-32 1Р 25А к себе в дом, будет наиболее правильным и оптимальным решением, если нагрузки тока в доме не превышают 25А.
Выключатель нагрузки ВН-32 3Р 32А – это трехполюсный выключатель с показателем номинального тока 32А. В основном выключатель ВН-32 используют в квартирах, для защиты от перепадов электроэнергии и сверхтоков, поэтому купить выключатель нагрузки ВН-32 3Р 32А к себе в дом, будет наиболее правильным и оптимальным решением, если нагрузки тока в доме не превышают 32А.
Какой выключатель нужен?
При выборе выключателя нагрузки, в первую очередь необходимо определиться с силой тока, на которую он рассчитан. Для этого необходимо рассчитать общую нагрузку электрической цепи, к которой подсоединен выключатель и прибавить к ней еще 30% от общей нагрузки. Вторым немаловажным фактором, является выбор производителя.
В интернет-магазине МВБ, представлены выключатели нагрузки ABB. Данная торговая марка зарекомендовала себя, как производитель надежной и качественной электротехнической продукции. Мы же можем дать вам совет, прежде чем купить выключатель нагрузки, обратитесь к нашим менеджерам по контактам на сайте, для того что бы они вам с абсолютной точность подсказали какой именно выключатель вам нужен для поставленной перед вами задачи.
