Расшифровка кабеля ВВГ
Расшифровка кабеля ВВГ - что это такое и с какой целью проводиться? Как расшифровать эту загадочную аббревиатуру?
Большое количество приборов самого разного предназначения подключаются к электросетям, напряжение в которых не превышает 1 кВ. Этим и объясняется тот факт, что в них подача и распределение электроэнергии должны будут осуществляться только по силовым кабелям, которые отличаются надежностью и безопасностью.
На сегодняшний день самым популярным изделием (из тех, которые прокладывают для обеспечения освещения и питания как в открытых стационарных кабельных сооружениях, так и во внутренних помещениях) стал кабель ВВГ. Иначе говоря, востребованность этого материала объясняется его техническими характеристиками – он будет выполнять возложенную на него функцию и не повредится как на открытом воздухе, так и внутри помещений вне зависимости от уровня влажности (вплоть до 98 процентов) Никакие другие типы кабелей не обладают такой универсальностью.
Какие бывают кабели ВВГ - расшифровка характеристик
В свою очередь кабель ВВГ принято классифицировать на разные виды. Разделение происходит в зависимости от конструктивного исполнения жил и различий изоляции.
Для того, чтобы покупателю в магазине было легче определиться с тем, какой кабель ему нужен, была специально разработана маркировка, которая помогает определить характеристики того или иного изделия (именно для понимания значений этой маркировки проводится расшифровка кабеля ввгнг). Знание кодировки имеет большое значение, так как предстоит определять вариант ВВГ кабеля не только при покупке – не исключена ситуация, когда придется идентифицировать уже проложенный кабель. ВВГ кабель расшифровка имеет важнейшее прикладное значение.
Как расшифровать кодировку кабеля ВВГ (по буквам)?
Из всех разновидностей ВВГнг кабеля, наибольшую распространенность получил именно негорючий кабель. Этому способствует не только оптимальное соотношение цены и качества, но еще и наиболее широкая универсальность применения – этот кабель может быть использован как в легковоспламеняющихся постройках, так и в сооружениях, отличающихся повышенной влажностью (дабы подобрать подходящий, используется расшифровка провода ввг). Именно на его примере будет показано то, как можно, благодаря знаниям этой маркировки, получить информацию о свойствах конкретной разновидности кабеля.
Акцентируем внимание на самых главных признаках, на которых основываются принципы классификации проводников и кабель ввг расшифровка:
1. Из чего сделана жила, которая проводит ток:
- А – означает то, что использовался алюминий;
- Медная жила не обозначается никоим образом;
2. Какой материал был использован для изоляции токопроводящих жил:
- Изоляция, сделанная из полимеров обозначается буквой П, при этому принято различать полиэтиленовую (Пв) и поливинилхлоридную (В);
3. Наличие или отсутствие брони:
- Если ее нет, то указывается буква Г;
- Бронированный кабель обозначается буквой Б.
4. Из чего сделана оболочка, используемая для наружной изоляции:
- Оболочка из поливинилхлорида обозначается буквой В;
- В том случае, если имеется защитный шланг, то ставится маркировка Шв, при этом наличие полиэтиленового шланга отмечается как Шп, а наружная оболочка из полимеров обозначается буквой П;
5. Характеристика уровня пожарной безопасности:
- Отсутствие какого-либо обозначения указывает на то, что кабель при одиночной прокладке не распространяет горение;
- При наличии обозначения НГ групповая прокладка кабеля не будет способствовать распространению горения;
- Если кабель помечен как нг-ls, то это указывает на пониженное дымо- и газовыделение. Такой материал также в случае групповой прокладки не будет способствовать распространению горения;
- Знак нг-hf указывает на то, что при его тлении и горении не происходит выделения газов, обладающих коррозионной активностью;
- Обозначение нг-frls обозначает то, что при горении наблюдается пониженное выделение газа и дыма;
- Символ нг-frhf указывает на то, что кабель не позволяет распространяться процессу горения, а при его тлении не происходит выделения дыма или же газообразных веществ, обладающих коррозионной активностью.
ВВГ расшифровка кабеля всегда проводится специалистами перед проведением работ. Необходимо отметить, что для опытного электромонтера, ввгнг расшифровка маркировки не представляет вообще сколь значимой задачи.
ВВГнг кабель расшифровка - особенности процесса
Итак, давайте с учетом приведенной выше информации проанализируем значение аббревиатуры. Кабель ввгнг расшифровка будет выглядеть следующим образом:
- Буква (В) указывает на то, что жилы изолированы поливинилхлоридом;
- Этот же материал был использован и для изоляции наружной оболочки – вторая буква (В);
- Защитной брони нет - ввг расшифровка проводаотчетливо на это указывает.
Профессиональные электромонтеры назвали бы такой кабель «винил-винил голый». Упрощенная ввг провод расшифровка.
Помимо этого, стоит обратить внимание на отсутствие в приведенной маркировке буквы (А) – это указывает на то, что кабель сделан из меди. Обозначение нг указывает на то, что данная разновидность кабеля не способствует распространению горения. Данная характеристика очень важна, так как во многих помещениях требуется повышенная пожарная безопасность, которую должен иметь провод ввг (расшифровка поможет характеризовать его свойства).
Как уже было написано выше, рассматриваемый проводник на сегодняшний день представлен в двух модификациях (нг-hf и нг-ls). В свою очередь, эти особенности дают такое преимущество, как fr (устойчивость к возгоранию).

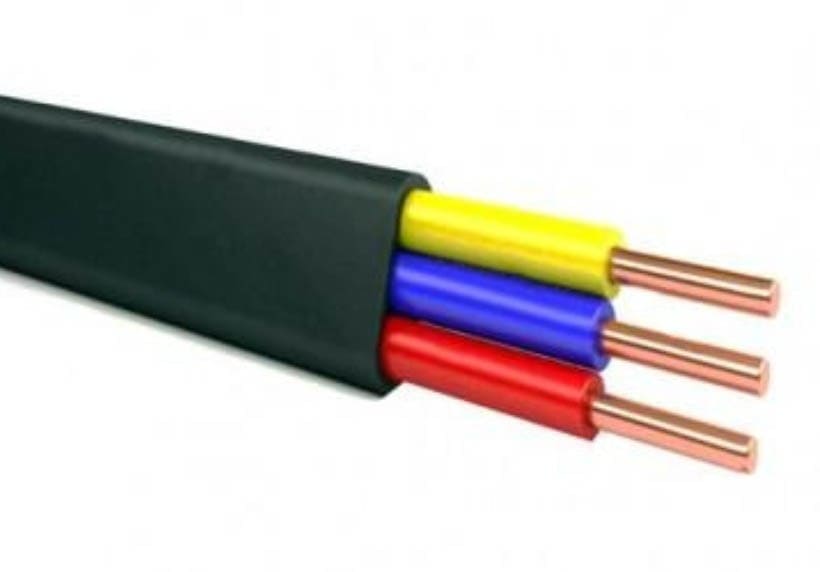

Еще один интересный момент – очень часто, наряду с классическим ВВГ-проводом, можно увидеть кабели с буквой «П» в конце маркировки. Различие между ними будет заключаться только лишь в форме – кабель, обозначенный таким образом, выглядит плоским.
Выводы относительно того, насколько важна расшифровка ввг провода не только для профессионалов, но и для людей, предпочитающих делать все у себя дома своими руками.
ВВГнг расшифровка кабелей не является чем – то сложным, если понять принцип того, как надо ее проводить. Подборка провода ввг, расшифровка его характеристик, позволяет подобрать наиболее подходящий вариант для использования в конкретном помещении.
