Сечение кабеля для электропроводки: гайд от расчета до выбора
Содержание
- Что такое сечение кабеля и зачем его рассчитывать?
- Что влияет на выбор сечения кабеля?
- Как определить сечение кабеля?
- Как рассчитать сечение кабеля?
- По мощности
- По току
- Таблица сечения кабелей
- Практические советы по выбору сечения кабеля
Планирование или модернизация электросети в доме, квартире или офисе — задача, требующая максимальной ответственности и внимания к деталям. Одним из краеугольных камней безопасной и надежной системы является правильный выбор сечения кабеля. Ошибка на этом этапе может привести к катастрофическим последствиям: от перегрева изоляции и короткого замыкания до выхода из строя дорогостоящей техники и даже пожара.
Что такое сечение кабеля и зачем его рассчитывать?

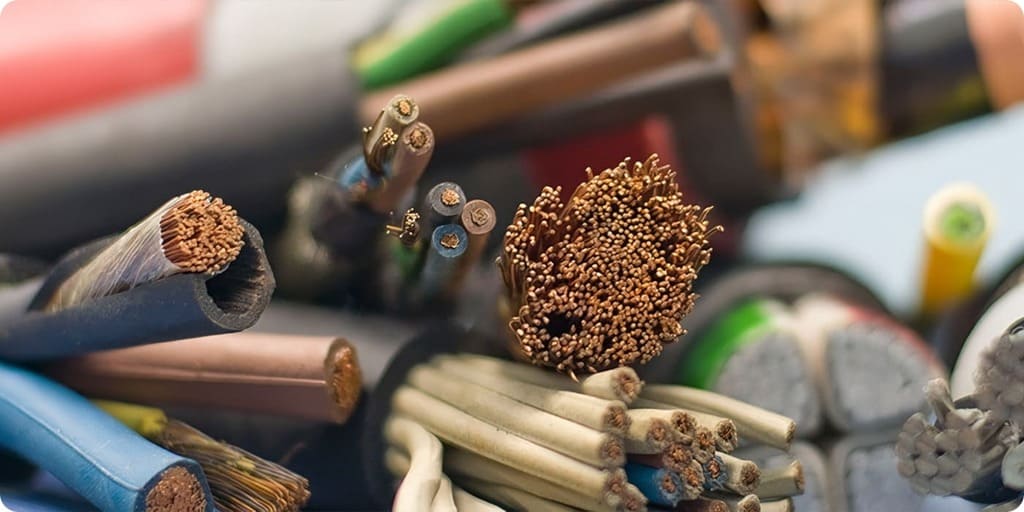

Сечение кабеля — это площадь поперечного среза токопроводящей жилы, измеряемая в квадратных миллиметрах (мм²). Для наглядности его можно сравнить с водопроводной трубой: чем больше диаметр, тем больше воды проходит. То же самое и с кабелем — большее сечение позволяет проводить больший ток без перегрева или перегрузки.
Каждый проводник имеет определенное электрическое сопротивление. При прохождении тока часть энергии преобразуется в тепло. Если нагрузка на кабель по сечению превышает допустимое значение, он перегревается, что может повредить изоляцию и привести к короткому замыканию. Поэтому точный расчет сечения кабеля — критически важен для безопасной и долговечной работы электросети.
Что влияет на выбор сечения кабеля?
На выбор сечения влияют различные факторы, которые необходимо учитывать в комплексе. Обратите внимание на следующие параметры:
- Сила тока и суммарная мощность. Чем выше мощность устройств, тем большее сечение провода необходимо.
- Длина кабеля. Для длинных линий (более 25 м) сечение увеличивают для компенсации потерь напряжения.
- Материал проводника. Медная жила выдерживает большую нагрузку, чем алюминиевая аналогичной толщины.
- Тип и способ прокладки прямо определяют, какая может быть допустимая нагрузка на кабель. Чем хуже охлаждение (например, в стене или трубе), тем толще потребуется провод.
- Температурный режим. Работа в условиях высоких температур (бани, котельные) снижает пропускную способность проводника, требуя запаса по сечению.
- Пусковой ток и характер нагрузки. При подключении техники с высоким стартовым током (насосы, компрессоры, электродвигатели) или неравномерной нагрузкой стоит выбирать изделие с большим сечением.
Как видим, это целая система взаимосвязанных параметров, каждый из которых имеет значение. Профессиональный подход всегда предполагает комплексный анализ этих условий для достижения оптимального результата.
Как определить сечение кабеля?
Чтобы проверить фактическое сечение имеющегося или только что приобретенного кабеля, есть несколько основных способов. Самый простой — посмотреть маркировку на изоляции. Надпись типа «ВВГ 3х2,5» прямо указывает, что изделие содержит 3 жилы с сечением 2,5 мм² каждая. Для продукции известных брендов это самый надежный способ.
Если маркировки нет или вы ей не доверяете, измерьте сечение вручную. С помощью штангенциркуля определите диаметр (D) зачищенной жилы и рассчитайте сечение (S) по формуле: S = 0,785 * D². Небольшое отклонение допустимо, но значительное расхождение — повод отказаться от такого кабеля.
Эти методы подходят для проверки существующего провода. А вот для проектирования новой линии необходимое сечение определяют расчетом на основе предполагаемой нагрузки — мощности устройств и силы тока. Это ключевой этап для гарантии безопасности, который мы подробно рассмотрим далее.
Как рассчитать сечение кабеля?
Чтобы узнать, как рассчитать сечение провода правильно, можно воспользоваться двумя основными методами: по потребляемой мощности и по силе тока. Хотя оба метода тесно связаны, расчет по току считается более точным и используется как профессиональный стандарт.
По мощности
Расчет по мощности — самый простой способ для бытовых нужд, позволяющий быстро получить ориентировочное значение. Алгоритм следующий: сложите мощность (в ваттах, Вт) всех электроприборов, которые будут подключены к одной линии, добавьте запас 20–30% и по полученному значению выберите подходящее сечение в специальных таблицах. Правильно подобранное сечение кабеля, мощность которого соотвествует суммарной нагрузке, обеспечивает стабильную работу сети.
По току
Метод расчета по току рекомендован всеми нормативными документами. Чтобы рассчитать сечение провода по току, сначала определяем суммарную мощность (P, в ваттах), затем рассчитываем силу тока (I, в амперах) по формуле:
- для однофазной сети: I = P / U, где U (напряжение сети) = 220 В;
- для трехфазной сети: I = P / (1.73 * U), где U = 380 В.
По полученному значению подбираем ближайшее большее сечение по таблице.
Таблица сечения кабелей
Все расчеты и нормы для электроустановок в России регламентированы основным документом — ПУЭ (Правила устройства электроустановок). Хотя официальное напряжение в России уже составляет 230 В (согласно Изменениям к Кодексу систем распределения), в бытовых расчетах для упрощения и создания запаса прочности по-прежнему часто используют значение 220 В. Таблица ниже поможет быстро сравнить возможности медных и алюминиевых двухжильных кабелей для скрытой проводки («в земле»).
| Сечение жилы, мм² | Медный кабель | Алюминиевый кабель | ||
| Макс. ток, А | Макс. мощность, кВт | Макс. ток, А | Макс. мощность, кВт | |
| 1,5 | 33 | 7,3 | – | – |
| 2,5 | 44 | 9,7 | 34 | 7,5 |
| 4 | 55 | 12,1 | 42 | 9,2 |
| 6 | 70 | 15,4 | 55 | 12,1 |
| 10 | 105 | 23,1 | 80 | 17,6 |
Важно помнить, что эти данные являются ориентировочными для стандартных условий. При прокладке кабеля в пучках или при высоких температурах эти показатели будут ниже.
Практические советы по выбору сечения кабеля
Теоретические знания важны, но именно практические советы помогают избежать распространенных ошибок. Чтобы ваш выбор был безупречным, следуйте следующим рекомендациям — они станут вашим чек-листом:
- Определите нагрузку на кабель. Четко спланируйте, какие приборы будут работать на каждой линии.
- Учитывайте материал. Когда возникает вопрос, какой кабель использовать для проводки в частном доме, однозначным выбором становится медный кабель.
- Выбирайте кабель с запасом. Всегда берите изделие на один шаг толще, чем требуют расчеты, — это обеспечит резерв по мощности.
- Обратите внимание на изоляцию. Качественный провод должен иметь двойную негорючую изоляцию (например, марки ВВГнгд), что существенно повышает пожарную безопасность.
- Проверьте автомат защиты. Номинал автоматического выключателя должен быть меньше максимального тока — например, для двухжильного кабеля 2,5 мм² (до 27 А при прокладке в воздухе) оптимальным будет автомат на 16 А.
Соблюдение этих простых правил создает многослойную систему защиты для вашего дома. Тщательность на этапе выбора — это инвестиция в ваше спокойствие и уверенность на долгие годы.
Правильный выбор сечения кабеля — это не просто формальность, а основа безопасности и надежности электросистемы. Расчет не слишком сложен, но требует учета мощности приборов, материала проводника, длины линии и способа прокладки. Важно предусмотреть запас по сечению и согласовать кабель с параметрами автоматического выключателя. Инвестируя в качественную проводку, вы заботитесь о безопасности семьи и сохранности имущества.
Теперь, когда вы вооружены знаниями, самое время перейти к практике. В интернет-магазине МВБ вы найдете широкий ассортимент сертифицированной продукции: силовой кабель и другие виды проводов от проверенных производителей. Наши консультанты всегда готовы помочь вам с выбором и расчетами, чтобы ваша электропроводка была надежной и безопасной.
Часто задаваемые вопросы
Сколько киловатт выдержит медный провод 4 квадрата?
Медный провод сечением 4 мм² при скрытой проводке выдерживает нагрузку до 8,3 кВт. Этого с запасом хватит для одновременной работы даже таких мощных приборов, как электроплита и чайник.
Какое сечение провода нужно для 3 кВт, 220 В?
Для нагрузки 3 кВт (ток ~13,6 А) формально достаточно медного провода 1,5 мм². Однако для розеточных групп, где токовая нагрузка может колебаться, целесообразнее использовать провод с большим сечением — 2,5 квадрата.
Какое сечение провода нужно для 7 кВт, 220 В?
Для нагрузки в 7 кВт, создающей ток около 31,8 А, лучше всего использовать сечение 4 мм².
