Схемы подключение телевизионных розеток
Розетки телевизионные применяются для индивидуальных и коллективных антенн и спутниковых распределительных установок в домах на разветвленных магистральных и тупиковых линиях.
Схемы подключения ТВ — розеток

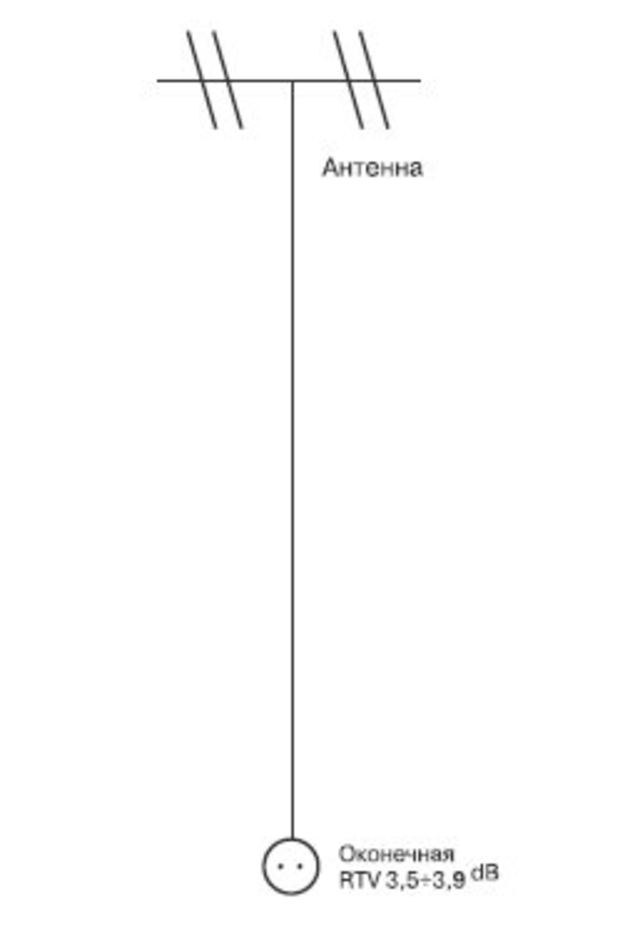

Существует несколько схем разводки и подключения телевизионного кабеля к TV-розеткам. В зависимости от условий прокладки и количества ТВ-розеток может применяться та или иная схема подключения. Подключение одной розетки от одной эфирной TV-антенны — это самое простое подключение.
Более сложные схемы подключения применяются когда существует необходимость использования нескольких розеток от нескольких принимающих ТВ-сигнал антенн. Чаще всего и проще используется схема подключения ТВ-розеток по типу «звезда» или «шлейф».
Подключение — «звезда»
Предполагает подключение, когда телевизионный кабель подходит от антенны к специальному блоку — разветвителю (сплитеру), а уже от него к каждой TV-розетке.
Оконечные ТВ розетки
Применяются на тупиковых линиях и служат для подключения конечного получателя сигнала (ТВ-приёмника). Такие телевизионные розетки имеют внутреннее затухание RTV 3,5 - 3,9db. и используются в схемах подключения «звезда» и «шлейфом»
Проходные ТВ розетки
Применяются для коллективных антенн на конце магистральной линии с несколькими розетками (древовидная структура).

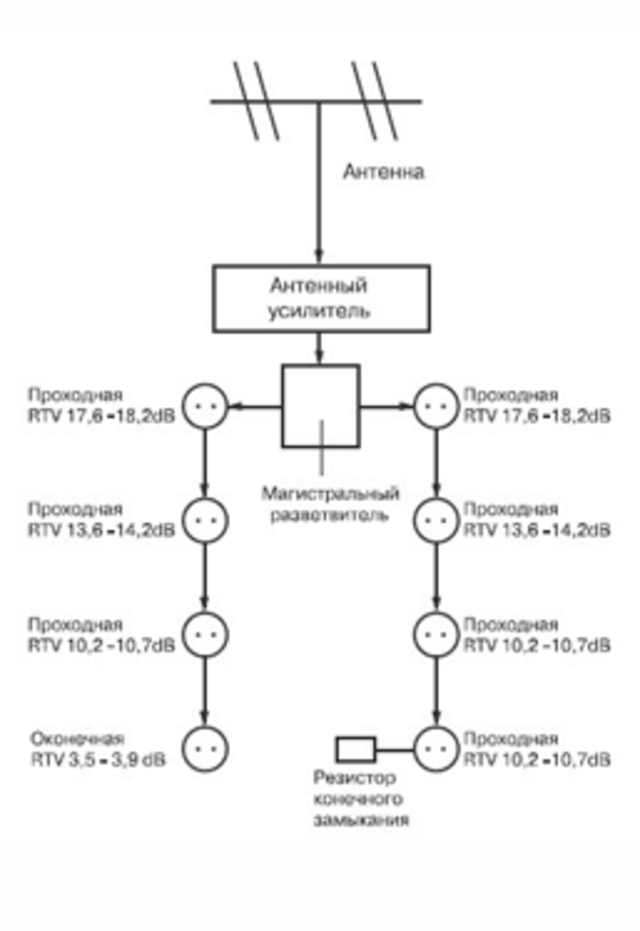

Служат для подключения TV - приемника и передачи сигнала к следующим розеткам. Розетки изготавливаются со следующими значениями внутреннего затухания RTV 10,2 - 10,7 db, RTV 13,6 - 14,2 db, RTV 17,6 - 18,2 db. При этом в начале основного проводника устанавливается розетка с большим значением внутреннего затухания.
Практические схемы применения
Так же можно использовать эту схему через разветвитель или сплитер.

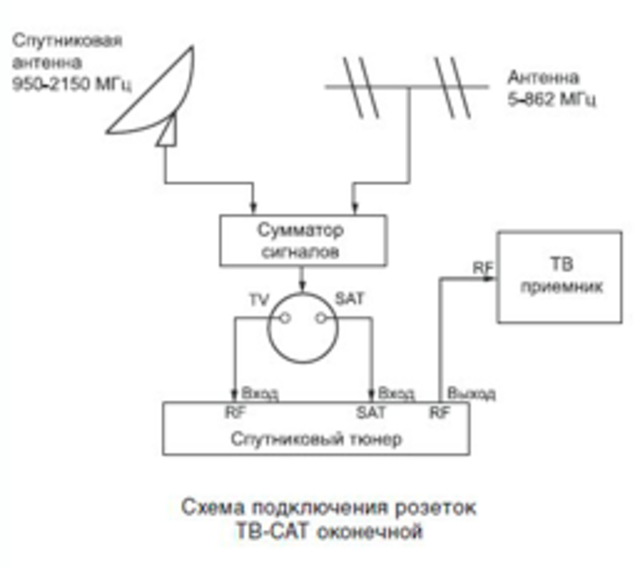

Отметим примечательный факт того, что даже если у вас несколько разнотипных антенн и розетка с несколькими выходами, например TV-выход + SAT-выход (спутник), то все равно подключаемый к такой розетке телевизионный кабель будет один. В такой схеме сигналы со всех антенн приходят в слаботочный распределительный щиток к сумматору сигналов, а от него одним кабелем уже выполняется разводка по розеткам. Розетки с TV-R, TV-SAT или TV-R-SAT выходами распределяют сигналы требуемой частоты соответственно своему предназначению.
В таких случаях также может применяться схема разводки — «шлейфом» с использованием проходных и оконечных розеток.
