Типы и применение кабель-каналов в электротехнике: руководство для правильного выбора
В каждом доме, офисе или промышленном помещении присутствует стандартная система проводки. Обычно провода укладывают в стены или потолки еще на этапе строительства, после чего эти отверстия заделываются. Но существует и другой способ убрать провода из виду, избегая лишнего «шума и грязи».
Допустим, вы решили провести ремонт или проложить новые коммуникационные или электрические кабели между комнатами, предпочтительно скрыть их поверх стен или потолка так, чтобы они не привлекали внимания и никому не мешали. И здесь на помощь придут современные кабельные каналы.
Эти каналы предоставляют возможность эстетично скрыть провода, обеспечивая им достаточную защиту от грязи и влаги. При необходимости можно легко извлечь провода, добавить новые или полностью заменить старые. Кроме того, установка кабельных каналов довольно проста. Но давайте разберемся по шагам.
Кабель-каналы или кабельные каналы, также еще называют кабельные короба — это незаменимый элемент электропроводки, который выполняет сразу несколько функций:
- Защита кабелей от механических повреждений.
- Предотвращение возгорания в случае неполадок в электросети.
- Улучшение эстетики интерьера.
Но все же, главная цель кабель-каналов заключается в защите проводки от механических повреждений и предотвращении возгорания в случае проблем в электросети. Сначала может показаться, что выбор правильного типа кабеленесущих систем несложен. Но множество вариантов может запутать при выборе.
Поэтому, мы поделимся советами о том, как выбрать подходящий кабель-канал для электропроводки, учитывая сложность проводки и условия эксплуатации. В этой статье мы подробно опишем наиболее популярные виды кабель-каналов и представим их технические характеристики и особенности. С нашими рекомендациями вы сможете выбрать наилучший вариант без ошибок.
Как выбрать кабель-канал для монтажа электропроводки
При выборе кабель-канала для монтажа электропроводки необходимо учитывать несколько важных факторов:
- Сложность схемы проводки. Если проводка несложная, то можно выбрать кабель-каналы с небольшой шириной и высотой. Для сложной проводки с большим количеством кабелей потребуется кабель-каналы с большим внутренним объемом.
- Эксплуатационные условия. Если кабель-канал будет использоваться в помещениях с повышенной влажностью или температурой, то необходимо выбирать кабель-каналы из влагостойких материалов.
Типы кабель-каналов
Кабель-каналы делятся на несколько видов по следующим признакам:
По способу монтажа
- Накладные кабель-каналы монтируются на поверхности стены или потолка. Они просты в установке и не требуют специальных навыков. Накладные кабель-каналы доступны по цене и имеют широкий выбор цветов и размеров.
- Встраиваемые кабель-каналы монтируются в штробу в стене или потолке. Они более эстетичны, чем накладные, но требуют более сложной установки. Встраиваемые кабель-каналы обеспечивают более надежную защиту проводки от механических повреждений.
По конструкции
По способу монтажа кабельные каналы разделяют на открытые и закрытые:
- Открытые имеют съемную крышку, которая позволяет легко производить монтаж и демонтаж кабелей. Открытые кабель-каналы обеспечивают хороший доступ к проводке для ремонта или замены.
- Закрытые не имеют съемной крышки. Закрытые кабель-каналы обеспечивают более надежную защиту проводки от механических повреждений.
Материал
Кабель-каналы изготавливаются из различных материалов, каждый из которых имеет свои преимущества и недостатки. Наиболее распространенными материалами являются:
- Пластик. Пластиковые кабель-каналы отличаются доступной ценой, легким весом и простотой монтажа. Однако они имеют невысокую механическую прочность и подвержены воздействию ультрафиолета.
- Металл. Металлические кабель-каналы более прочны и долговечны, чем пластиковые. Они также обладают лучшей защитой от возгорания. Дороже пластиковых и сложнее монтируются.
Тип конструкции
Кабель-каналы различаются по типу конструкции. Наиболее распространены следующие типы:
- Гладкие. Имеют простую конструкцию и легко монтируются. Однако они не обеспечивают хорошей вентиляции, что может привести к перегреву кабелей.
- Гофрированные. Обладают хорошей вентиляцией, что препятствует перегреву кабелей. Сложнее монтируются, чем гладкие кабель-каналы.
Специфика применения
Кабель-каналы для монтажа электропроводки могут использоваться в различных условиях. Для каждого типа условий предъявляются свои требования.
Для монтажа электропроводки в помещениях с повышенной влажностью используются кабель-каналы с защитой от влаги. Для монтажа электропроводки в помещениях с высокой пожарной опасностью используются кабель-каналы с огнезащитной прокладкой.
Цвет
Цвет кабель-канала важен для открытой проводки. Выпускаются в различных цветах, наиболее распространенными из которых являются белый, черный, серый и стальной. Кроме того, большой популярностью пользуются кабельные короба «под дерево».
Далее о всех особенностях типов устройств подробнее.
Материалы для кабель-каналов
Все материалы, применяемые в создании электротехнических коробов, удовлетворяют основным стандартам безопасности, прочности и дизайна. Несмотря на это, они имеют различия, которые влияют на качество и эксплуатационные характеристики кабельных систем, а также на их стоимость.
Пластиковые кабельные каналы
Пластиковые кабель-каналы — это изделия, предназначенные для открытой прокладки электрических линий. Они используются в жилых, офисных, производственных и других помещениях.
Кабель короба изготавливаются из поливинилхлорида (ПВХ) с добавлением специальных добавок, которые повышают их эксплуатационные характеристики.
Преимущества пластиковых кабель-каналов
- Устойчивость к внешним воздействиям. ПВХ не подвержен коррозии, воздействию агрессивных химических веществ и ультрафиолета.
- Широкий температурный диапазон эксплуатации. Кабель-каналы из ПВХ могут использоваться в диапазоне температур от -32 C до +90 C.
- Простота монтажа. Легко крепятся к различным поверхностям с помощью саморезов, гвоздей или дюбелей.
- Низкая стоимость — относятся к категории бюджетных изделий.
Форма кабель-каналов может быть прямоугольной, треугольной, плоской или круглой. Наиболее распространены прямоугольные устройства, которые обеспечивают наиболее рациональное использование пространства.
Поверхность кабельных каналов может быть матовой или глянцевой. Глянцевая поверхность облегчает уход за кабель-каналом, а изделия белого цвета не желтеют под действием ультрафиолета.
Материал, из которого изготавливаются кабель-каналы, является самозатухающим. Это означает, что при возникновении короткого замыкания кабель короб не будет способствовать распространению огня.
Применение пластиковых кабель-каналов
Используются для прокладки как слаботочных, так и силовых электрических линий. Они могут применяться для прокладки электропроводки в следующих случаях:
- В жилых помещениях — в квартирах, домах, коттеджах.
- В офисных помещениях — в офисах, торговых центрах, производственных помещениях.
- В общественных местах — в школах, больницах, вокзалах, аэропортах.
Из всего вышесказанного, сделаем вывод, что пластиковые кабель-каналы — это универсальное и экономичное решение для прокладки электрических линий в различных помещениях. Они обладают высокой надежностью, устойчивостью к внешним воздействиям и простотой монтажа.
Алюминиевые кабель-каналы
Алюминиевые и оцинкованные кабель-каналы — это системы кабельной проводки, которые используются для защиты кабелей от механических повреждений и электромагнитных помех. Они применяются в различных помещениях, включая медицинские учреждения, промышленные предприятия и офисы.
Преимущества алюминиевых кабель-каналов
- Защита от электромагнитных помех. Алюминий обладает высокой электропроводностью, что позволяет ему эффективно рассеивать электромагнитные помехи. Это особенно важно для помещений, где используется чувствительное к помехам оборудование, например, в медицинских учреждениях или на промышленных предприятиях.
- Прочность и долговечность. Алюминий — это прочный и долговечный материал, который не подвержен коррозии. Такие устройства могут служить в течение многих лет, не теряя своих эксплуатационных характеристик.
- Удобство монтажа. Имеют простой и быстрый монтаж. Они легко нарезаются на необходимые отрезки, а их элементы соединяются между собой с помощью защелок.
- Огнестойкость. Обладают высокой огнестойкостью. Они не горят и не поддерживают горение, что обеспечивает дополнительную безопасность в случае пожара.
- Устойчивость к механическим воздействиям. Устойчивы к механическим воздействиям, таким как удары, царапины и т. д. Это делает их более долговечными, чем пластиковые кабель-каналы.
Монтаж алюминиевых кабель-каналов
Монтаж осуществляется в следующем порядке:
- По заранее запроектированной трассе электропроводки производится установка прямых линий.
- В нижней части канала просверлите отверстие, через которое затем короб прикручивается к стене.
- Установите базу угла в короб.
- Устанавливаем вертикальные коробы.
- Защелкиваем накладку угла.
- Крепим провода к направляющим.
- Соединяем крышку с одним из проводов.
- Присоединяем вторую крышку к вертикальному коробу.
- При монтаже кабель-каналов важно использовать детали одного производителя. Это поможет избежать проблем с совместимостью элементов и обеспечит аккуратный внешний вид собранной системы.
Алюминиевые кабельные каналы — это надежные и долговечные решения для организации открытой электропроводки.
Классификация разновидности и видов кабельных каналов
Классификация кабельных каналов основана на различных структурных особенностях, которые определяются исходя из конкретных условий эксплуатации и места укладки электропроводки.
Магистральные кабель-каналы
Магистральные кабель-каналы — это системы, предназначенные для прокладки электрических сетей открытого типа. Они используются при строительстве и реконструкции зданий различного назначения, а также в частных домах и квартирах.
Магистральные электротехнические каналы обладают рядом преимуществ:
- Надежно защищают провода от повреждений, вызванных механическим воздействием, например, при сверлении стен или переносе мебели.
- Изготавливаются из негорючих материалов, что обеспечивает пожаробезопасность электроустановок.
- Легко монтируются на любые поверхности, что позволяет быстро и без особых усилий проложить электрические сети.
- Могут быть окрашены в любой цвет, что позволяет гармонично вписать их в интерьер помещения.
Выпускаются в широком ассортименте типоразмеров, что позволяет подобрать оптимальный вариант для любой задачи. Для больших нагрузок используются магистральные кабель-каналы большого размера, для небольших нагрузок — мини-каналы.
Могут использоваться как самостоятельные системы, так и в составе электроустановочных линий. В последнем случае они дополняются широким ассортиментом электроустановочных изделий, таких как распределительные коробки, розетки, выключатели и т. п.
Напольные кабель-каналы
Применяются в помещениях с большой площадью, а также там, где проводка проходит под полом. Они позволяют организовать функциональное рабочее место, скрыть провода и кабели, а также защитить их от механических повреждений.
Имеют обтекаемую форму, что облегчает их монтаж и обеспечивает плотное прилегание к полу. Они изготавливаются из прочных материалов, таких как алюминий или пластик, что обеспечивает их устойчивость к механическим нагрузкам.
Для удобства подключения электроустановочных изделий напольные кабель-каналы комплектуются колоннами или модулями-башенками, которые могут расширяться и устанавливаться друг на друга.
На стыках двух коробов используются защитные накладки, которые предотвращают повреждение кабелей и проводки.
Плинтусные кабель-каналы
Применяются в качестве плинтуса и монтируются по всему периметру помещения. Они позволяют скрыть провода и кабели, а также придать интерьеру завершенный вид.
Изготавливаются из пластика и имеют стандартную ширину и высоту, что позволяет подобрать их к любому типу плинтуса.
Для ответвления напольного или стенового канала от плинтусного используются специальные адаптеры, которые одновременно могут служить распределительной коробкой.
Аксессуары и дополнительные функции кабель-каналов
Современные кабель-каналы оснащаются широким набором аксессуаров, которые делают их установку более удобной и надежной, а внешний вид — более эстетичным.
Розетки и выключатели
Розетки и выключатели могут устанавливаться как над кабель-каналом, так и внутри него. В первом случае их фиксируют на стене с помощью обычных шурупов или дюбель-гвоздей. Во втором случае розетки и выключатели монтируются в специальные монтажные коробки, которые устанавливаются в кабель-канал.
Мультимодульные коробки и рамки-суппорты
Мультимодульные коробки позволяют устанавливать несколько розеток или выключателей рядом. Это удобно в местах, где требуется большое количество электроточек. Рамки-суппорты также позволяют разместить несколько электроустановочных изделий в одном месте.
Встроенные разделители
Встроенные разделители в кабель-каналах и аксессуарах предотвращают излом кабеля на поворотах и позволяют разделить канал на два независимых — для силовой и телекоммуникационной проводки.
Двойной замок
Некоторые модели кабель-каналов имеют двойной замок, который обеспечивает более плотное соединение крышки с коробом. Это позволяет производить монтаж на потолке, а также более плотно укладывать внутри канала кабель.
Изменяемые угловые соединители
Изменяемые внешние и внутренние угловые соединители позволяют менять градус угла. Они выпускаются для всех типоразмеров кабель-каналов.
Мягкий уплотнитель
Мягкий уплотнитель, который крепится на основании кабель-канала и аксессуаров, скрывает щель между коробом и стеной и предотвращает накопление пыли в самом канале.
Держатель для кабель-каналов
Держатель для кабель-каналов, который устанавливается на перегородку или на боковую сторону короба, облегчает монтаж проводки.
Рамка для кабель-каналов
Рамка для кабель-каналов может подходить и для коробов с шириной крышки 75 мм, и для коробов с крышкой шириной 60 мм.
Дополнительные функции
Кроме перечисленных выше аксессуаров, производители кабель-каналов предлагают и другие дополнительные функции, которые могут быть полезны в определенных ситуациях. Например, некоторые модели кабель-каналов оснащены перфорацией, которая позволяет размещать внутри них гофротрубу. Другие модели имеют защитное покрытие, которое защищает кабель от механических повреждений.
Выбор аксессуаров для кабель-каналов зависит от конкретных потребностей и условий монтажа.

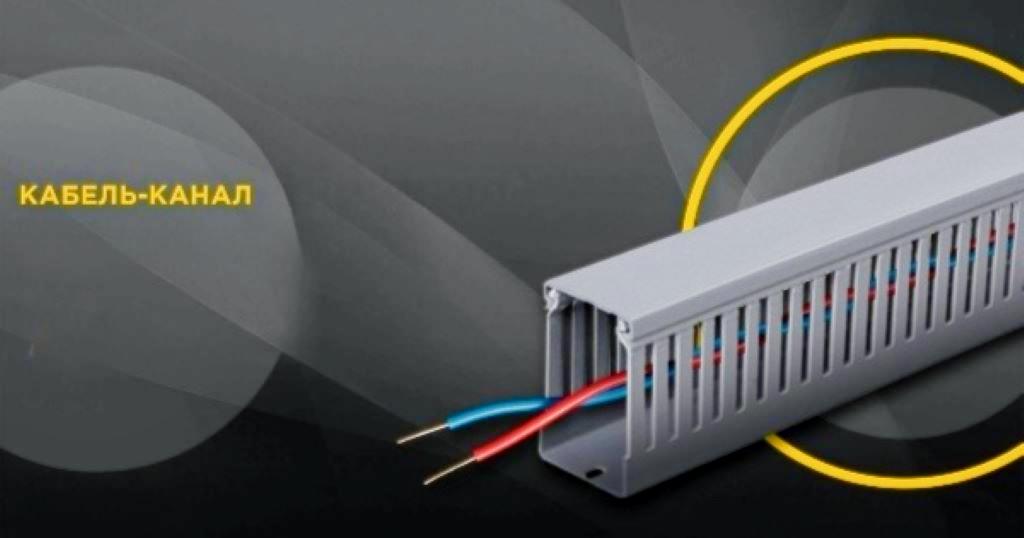

Пластиковый перфорированный короб
Перфорированный короб — это элемент кабельной системы, предназначенный для прокладки проводов и кабелей в электрораспределительных шкафах, щитах автоматики и других устройствах. Он изготавливается из пластика и имеет множество отверстий, что позволяет обеспечить хорошую вентиляцию и доступ к кабелям.
Преимущества перфорированного короба:
- Отверстия в коробе обеспечивают свободный поток воздуха, что помогает предотвратить перегрев кабелей.
- Отверстия в коробе позволяют легко добраться до кабелей для проведения ремонтных работ или замены.
- Перфорированный короб легко крепится к поверхности с помощью саморезов или других крепежных элементов.
Из недостатков перфорированного короба лишь то что он не всегда выглядит эстетично, поэтому его часто используют в тех местах, где внешний вид не имеет значения.
Особенности конструкции перфорированного короба
Короб состоит из двух основных частей: основания и крышки. Основание имеет отверстия, через которые проходят кабели. Крышка защищает кабели от попадания пыли и других загрязнений.
В основании короба также могут быть предусмотрены зубцы, которые позволяют фиксировать кабели в определенном положении. Зубцы можно удалить при необходимости, например, при заведении провода в ответвление, розетку или выключатель.
Шаг перфорации короба рассчитан на совпадение с шагом контактных зажимов модульной аппаратуры. Это позволяет размещать провода в коробе без зазоров и нахлестов.
Гибкие кабель-каналы
Представляют собой многосекционные конструкции, которые могут изгибаться в одной плоскости. Они состоят из отдельных элементов, соединенных между собой шарнирной сцепкой. Материал изготовления может быть различным: алюминий, пластик, нейлон или сталь. Размеры кабель-каналов также варьируются: высота, длина и шаг.
Служат для защиты кабелей от механических повреждений, попадания в подвижные части механизмов пыли и грязи.
Одной из разновидностей гибких кабель-каналов является кабель-канал с функцией трехмерного кругового вращения. Устройства используются в робототехнике. Состоят из отдельных элементов, которые можно добавлять или удалять по необходимости.
Для защиты кабелей в гибких кабель-каналах используют стяжки. Электротехнический канал предохраняют от натяжения с помощью монтажных кронштейнов.
Трубы для электропроводки
Трубы для прокладки электропроводки используются для защиты кабеля от механических повреждений, воздействия окружающей среды и влаги. Они делятся на две основные категории: жесткие и гибкие.
Жесткие трубы изготавливаются из различных материалов (ПВХ, сталь, чугун, бетон) и обладают высокой прочностью и устойчивостью к механическим повреждениям. Они используются для прокладки кабеля в стенах, полу, потолке.
Гибкие трубы изготавливаются из ПВХ, резины, силикона. Они обладают высокой эластичностью, что позволяет использовать их для прокладки кабеля в труднодоступных местах, а также для компенсации температурных деформаций.
Гладкие трубы ПВХ
Гладкие трубы из ПВХ — это универсальные изделия, которые используются для монтажа электропроводки в помещениях и на открытом воздухе. Они обеспечивают надежную защиту проводки от повреждений, контакта с влагой и горючими материалами, а также повышают пожаробезопасность.
Изготавливаются из поливинилхлорида — материала, который обладает высокой прочностью, стойкостью к коррозии и агрессивным средам. Они имеют гладкую внутреннюю поверхность, что облегчает протяжку провода и исключает вероятность повреждения изоляции.
Гладкие трубы ПВХ могут применяться для монтажа электропроводки любых типов, в том числе силовых, слаботочных и оптоволоконных линий. Они подходят для прокладки проводки по стенам, потолку, полу, а также для наружной прокладки.
Гофрированные и армированные трубы
Гибкость гофрированных и армированных труб облегчает монтаж без необходимости применения дополнительных аксессуаров. Они применяются для укладки скрытой проводки для разнообразных линий передачи данных и электроэнергии.
Трубы могут быть с металлическим зондом или без него. Зонд упрощает проведение проводов после завершения укладки трубы. Их гладкие внутренние стенки и податливость позволяют проводить монтаж даже в сложных местах.
Армированные трубы из ПВХ используются для размещения электрических и информационных кабелей как внутри, так и снаружи зданий. Они обеспечивают более надежную защиту от влаги и пыли по сравнению с обычными гофрированными трубами.
Трубы созданы из прочной спирали из ударопрочного ПВХ и пластичного ПВХ, обеспечивая им способность выдерживать динамические нагрузки, что делает их популярным выбором в машиностроении.
Установка проводится при помощи специальных держателей, подходящих для различных диаметров труб. Трубы могут соединяться между собой, а для связи жестких и гибких труб существуют специальные муфты, обеспечивающие подключение под разными углами.
Важно выбирать аксессуары в зависимости от условий эксплуатации: некоторые подходят для внутренних помещений, где влага исключена, в то время как другие пригодны для установки на улице или во влажных и пыльных условиях.
Маркировка труб указывает на уровень защиты, который они предоставляют электрическим и телекоммуникационным сетям.
Металлорукав для защиты кабеля
Металлорукав для защиты кабеля представляет собой изделие из оцинкованной стальной ленты, обеспечивающее надежную защиту проводки от механических повреждений и изгибов, а также предотвращающее возгорание. Его функциональность также простирается до защиты от электромагнитных помех.
Этот вид рукава рекомендуется для прокладки электрических кабелей на поверхностях, склонных к легковоспламенению, включая деревянные конструкции. Максимальная рабочая температура для использования кабельного канала составляет до +100 C.
При проведении электропроводки в деревянных домах рекомендуется выбирать открытый способ монтажа либо полностью помещать провод внутрь металлического рукава. Монтаж рукава осуществляется путем его крепления к поверхности при помощи специальных скоб из оцинкованной стали.
Подвесные лотки для кабельных систем
Подвесные металлические лотки для кабелей — это эффективное решение для размещения кабельных трасс внутри зданий. Они позволяют удобно прокладывать кабели по стенам, потолкам или полу, обеспечивая легкий доступ к электрическим сетям при необходимости обслуживания или модернизации.
Эти лотки находят применение в различных типах помещений: от торговых и офисных до производственных и жилых, а также могут использоваться под открытым небом. Для особых случаев доступны также кабельные лотки из пластика.
Для монтажа таких кабельных систем предусмотрены разнообразные кронштейны, выбор зависит от типа поверхности, к которой будет прикреплен лоток: пол, потолок или стена.
Прокатные металлические лотки
Прокатные металлические лотки представлены в двух вариантах: с перфорированными и без отверстий. Перфорированные модели способствуют лучшей вентиляции и предотвращают перегрев проводов в системе.
Этот тип системы состоит из металлических лотков, элементов соединения и крепления, а также настенных и потолочных кронштейнов, а также разделительных перегородок. Разнообразие размеров и дополнительных компонентов позволяет проводить кабельные трассы любой сложности.
Лотки могут быть дополнены крышками, которые легко фиксируются без необходимости использования дополнительных фиксаторов. Замок на крышке обеспечивает надежное удержание, даже при вертикальном монтаже. Для соединения лотков между собой предусмотрены разъемы типа «мама-папа» или специальные соединительные пластины.
Для настройки угла между двумя участками электротехнического лотка используются специальные шарнирные пластины, обеспечивающие гибкость в настройке конфигурации системы.
Проволочные лотки для производственных электролиний
Лотки для производственных электролиний из проволоки имеют немного отличающиеся особенности по сравнению с традиционными металлическими лотками. Главное различие заключается в их способности предоставлять лучшую вентиляцию для кабельной трассы при минимальном использовании аксессуаров.
Эта простая конструкция собирается без использования винтов, с помощью отвертки, обеспечивая удобный доступ к информационным кабелям и проводам в процессе использования. Для сборки лотков применяется специальный комплект соединителей, который гарантирует прочное крепление элементов кабельной системы. В определенных случаях в комплектацию проволочных лотков входит крышка, обеспечивающая надежную фиксацию проводов внутри кабельного канала, даже если трасса расположена вертикально.
При установке важно следить за правильным положением соединителя, чтобы избежать повреждений кабеля во время укладки. Провода укладываются в короб и фиксируются с помощью хомутов. Конструкции проволочных лотков часто обладают большой вместимостью, что особенно ценно при монтаже электросетей в промышленных или складских помещениях.
Для плавного поворота на 90 следует вырезать четыре сектора проволоки с помощью ножниц по металлу, оставив один. Оставшиеся сектора соединяются между собой с помощью соединительного комплекта, обеспечивая нужный поворот.
Из всего вышесказанного сделаем вывод, что при работе с открытой проводкой, где потенциальный источник возгорания не ограничен, основным критерием при выборе из множества видов кабель-каналов для электропроводки должна быть безопасность.
Это подчеркивает важность тщательного изучения технических параметров и условий использования данных изделий. Лучше всего обсудить этот вопрос с квалифицированным электриком.
