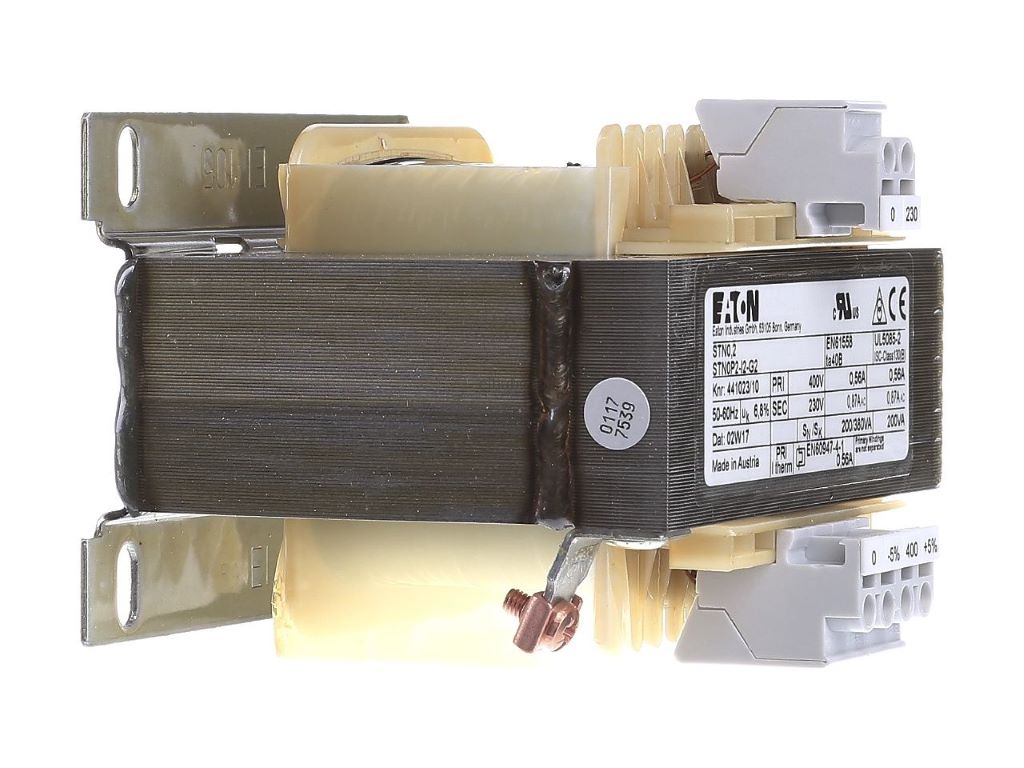

Трансформаторы напряжения
Основное предназначение трансформаторов напряжения – гальваническая развязка напряжения вторичных обмоток низкого от высокого напряжения. Принадлежат к классу мощных измерительных преобразователей электрической энергии, могут выпускать с заземлением и без заземления.
Электромагнитные опорные однофазные трансформаторы напряжения с литой изоляцией используются в качестве комплектующих в сборных агрегатах КСО и КРУ внутренней/наружной установки, эксплуатируемых в общих сетях переменного тока. Предназначены для снижения высокого напряжения, получаемого в сетях тока промышленной частоты 6-35кВ, до стандартных значений, изменения напряжения без потерь мощности и при неизменной частоте.
Принципиальное отличие трансформаторов напряжения от трансформаторов тока заключается в работе агрегатов напряжения в близком холостому ходу режиме, поскольку потребляемый катушками ток небольшой, а сопротивление реле и катушек обмотки достаточно сильное. К вторичным обмоткам подключаются параллельно приборы измерений, учёта и релейной защиты. Для соблюдения безопасности при обслуживании трансформатора один из вторичных выходов обмотки заземляют.
Конструкция
Конструктивно представляют собой небольшие блоки, изготовленные с применением негорючих материалов, обладающих повышенной пожаробезопасностью. Внутри блока расположены обмотки на магнитном сердечнике – одна обмотка первичной цепи и до 3-4 обмоток вторичных цепей. Применяются современные изоляционные материалы на основе эпоксидных компаундов с кварцевым наполнением, обладают отличными характеристиками качества, позволяющим вполне надежно защищать от влаги и различных видов повреждений. Тороидальные сердечники магнитного провода в трансформаторах напряжения ленточные, разрезные, выполненные из электротехнической анизотропной стали. Магнитного провод на заводе изготовителе проходит жесткий контроль качества, среди основных критериев отбора – магнитные характеристики и размеры сердечника.
Характеристики
Характеризуются уменьшенными габаритами, высоким качеством комплектующих деталей и увеличенным сроком эксплуатации, полностью соответствующих жестким требованиям ГОСТ в части пожаробезопасности и защиты окружающей среды/экологии. Проходящий электрический ток в трансформаторах напряжения вызывает нагрев обмоточных катушек, появление вихрей и потоков рассеивания, что приводит к частичным потерям. В современных видах трансформаторов напряжения потери минимальны, а безопасность эксплуатации увеличена. В зависимости от модификаций могут различаться габаритными размерами, уровнем рабочего напряжения и массой. Оснащаются предохранителем в виде плавкой вставки и шильдой с техническими данными.
