Устройства на DIN-рейку
Среди прогрессивных технических решений, призванных минимизировать габариты элементов, которые применяются в современных электротехнических изделиях, особое место занимает универсальная DIN-рейка. Она представляет собой профильную монтажную планку для быстрой фиксации всевозможных видов модульного электрооборудования — УЗО, дифавтоматов, защитных автоматических выключателей и т.п.
DIN-рейка — удобный многофункциональный фиксатор
Особая форма профиля позволяет крепить устройства к DIN рейке буквально одним движением, а также легко снимать их при необходимости и заменять новыми. Обычно монтажная ДИН-рейка изготавливается из оцинкованной стали, реже — из обычной, но гальванизированной, с защитным антикоррозионными покрытием или же алюминиевых сплавов; бывает сплошная или же перфорированная для снижения массы. Стандартная ширина наиболее популярной рейки типа ТН35 — 35 миллиметров, а по длине она выпускается заготовками от 10 сантиметров до одного метра, которые затем режут по нужным габаритам.
Универсальная монтажная планка предназначена для установки в любые разновидности силовых, распределительных и коммутационных электрощитов, боксов и шкафов, в которых она крепится при помощи винтов. Классифицируется по прочности, массе, величине допустимого тока, пропускаемого через заземлительные клеммы, и другим параметрам.
Что можно установить на DIN рейку
Помимо всевозможных устройств для защитного отключения, на DIN рейку, цена которой совсем невелика, обычно монтируют следующее электротехническое оборудование:
кнопочные выключатели без фиксации, рассчитанные на номинальную нагрузку 16А (с индикацией включения либо без таковой);
двухкнопочные выключатели, позволяющие управлять двумя независимыми группами;
индикаторы фаз светодиодные с красным, желтым, зеленым или же бесцветным свечением;
модульные розетки для подключения разнообразных электроприборов (такое устройство рассчитано на предельный рабочий ток до 16А, а по габаритам занимает на рейке 2.5 модуля).

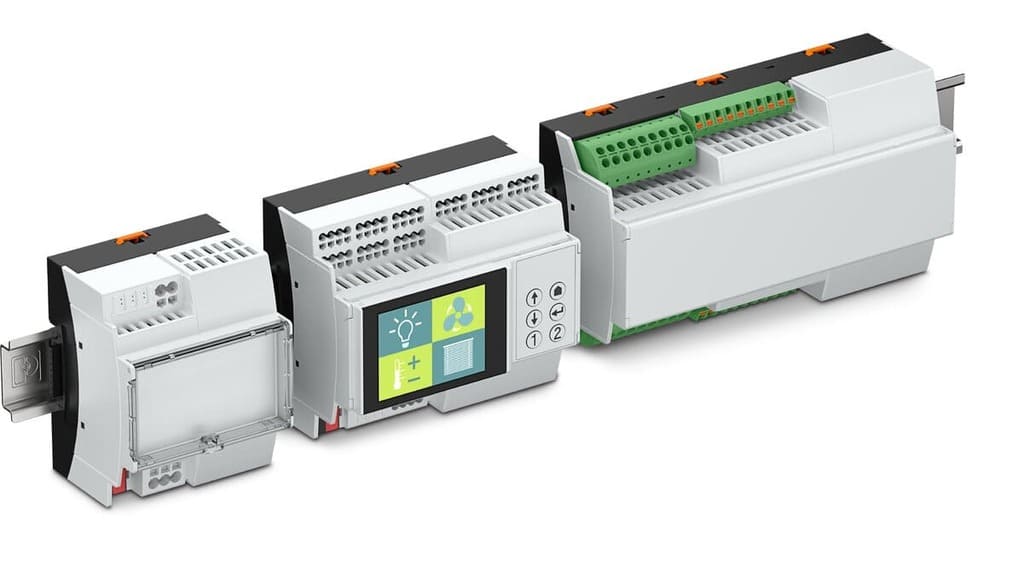

Типовые корпуса на DIN рейку
Компактность и простота фиксации модульных устройств в типовом корпусе на ДИН-рейке способствовала быстрому распространению подобного способа монтажа, который на сегодняшний день является наиболее популярным. Стандарты на DIN-рейку были разработаны в Германии национальным институтом по стандартизации, а впоследствии внедрены в качестве европейских EN стандартов. Все модульные изделия, даже самые сложные, имеют стандартный корпус, габариты которого кратны типовому модулю, что значительно облегчает работу монтажника по наборке распределительных щитов и шкафов.
