Зачем кабелю нужна механическая защита?
Есть много информации о защите кабеля от перегрузки, короткого замыкания и импульсного перенапряжения. Но кабель нужно защищать не только от воздействия сети, но и от внешней среды, в частности от механических повреждений. Все проводники, за исключением иногда заземляющего, имеют изоляцию. Повреждение этой изоляции может привести к короткому замыканию, замене проводника, а при неправильной защите — к пожару. Что представляет опасность? Это человек, грызуны, внешняя среда, особенно солнечное излучение. Так как же защитить кабель?
Гофрированные трубы: универсальное и экономичное решение
Самый распространённый способ — гофрированные трубы. Это самая дешёвая и быстрая в монтаже система. Гофротрубы гибкие, требуют минимум аксессуаров. Самые распространённые — из ПВХ. Они дешевле и предназначены для помещений — для прокладки в/по стенам, потолку, под штукатуркой. Функция защиты присутствует, но в большей степени речь о возможности замены кабеля.
Существует практика прокладки кабеля непосредственно под штукатуркой и натяжными потолками. В случае необходимости замены, если провод перебили перфоратором, замена повлечёт за собой замену потолка, штукатурки, обоев.
Если кабель проложен в гофре — его можно заменить. Поэтому некоторые электрики делают разводку так, что на каждую розетку идёт отдельный кабель и автомат. В результате — километры гофры, кабеля, большой щиток. Вариант дорогой, но имеет преимущества.
Нюансы выбора и монтажа гофротруб
Чтобы удобно протягивать кабель, нужны протяжки. Обычно производители изготавливают гофру уже с протяжкой в виде металлической или нейлоновой проволоки. Разница в цене незначительна, но в работе — проще. Это для внутреннего использования. А если нужно проложить кабель снаружи? Не все проводники и гофра устойчивы к ультрафиолету. В таком случае используют гофру из полипропилена, полиамида. Цена выше, но какой смысл покупать дешевле, если через год-два она рассыплется?

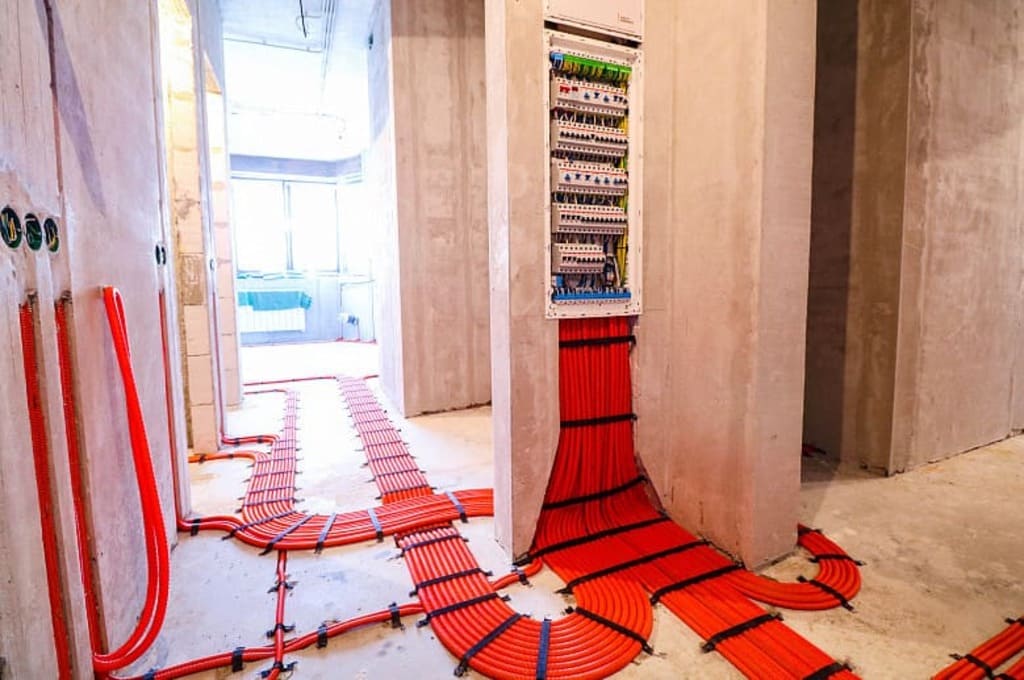

Гофру используют при заливке в пол или прокладке в земле. Важно обращать внимание на механические характеристики и влагостойкость. При заливке бетоном тонкостенная труба может деформироваться, и замена кабеля станет проблематичной. Поэтому выбирают «тяжёлые» или «сверхтяжёлые» трубы. Они выдерживают давление бетона или земли. Для крепления применяют клипсы. Для соединения труб, подключения к коробкам используют муфты. Для разветвления — тройники.
Металлорукав: защита от грызунов и огня

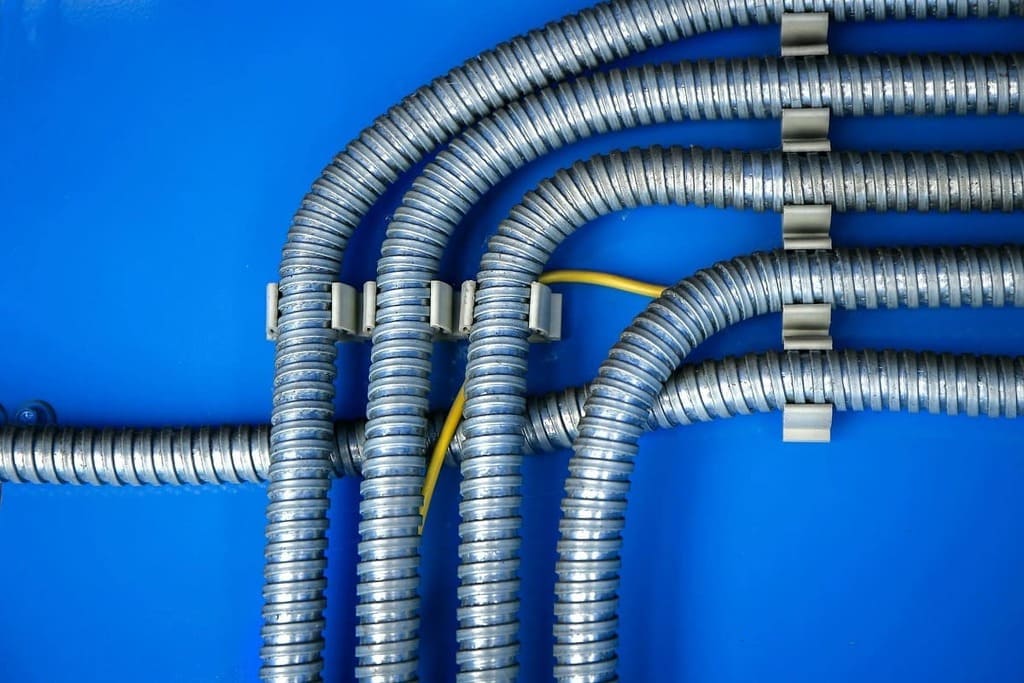

Следующая система — металлорукав. Гофрированная труба не защитит от грызунов, так как сама может стать их жертвой. Негорючая гофра при возгорании кабеля будет плавиться. У металлорукава таких минусов нет. Обычно он изготавливается из оцинкованной ленты в виде спирали. Он не герметичен. Внутри может использоваться хлопок. Полной герметичности нет, но относительная защита от пыли есть.
Для дополнительной защиты используется металлорукав в ПВХ-оболочке. В зависимости от качества оболочки, он получает защиту от коррозии, влаги, масел. Оболочка обеспечивает степень защиты до IP67. Существуют металлорукава с оплёткой из оцинкованной или нержавеющей стали для большей стойкости, но это редкость.
Ассортимент аксессуаров идентичен аксессуарам для гофрированных труб. Протяжка также желательна.
Жёсткие трубы: для промышленности и особых условий

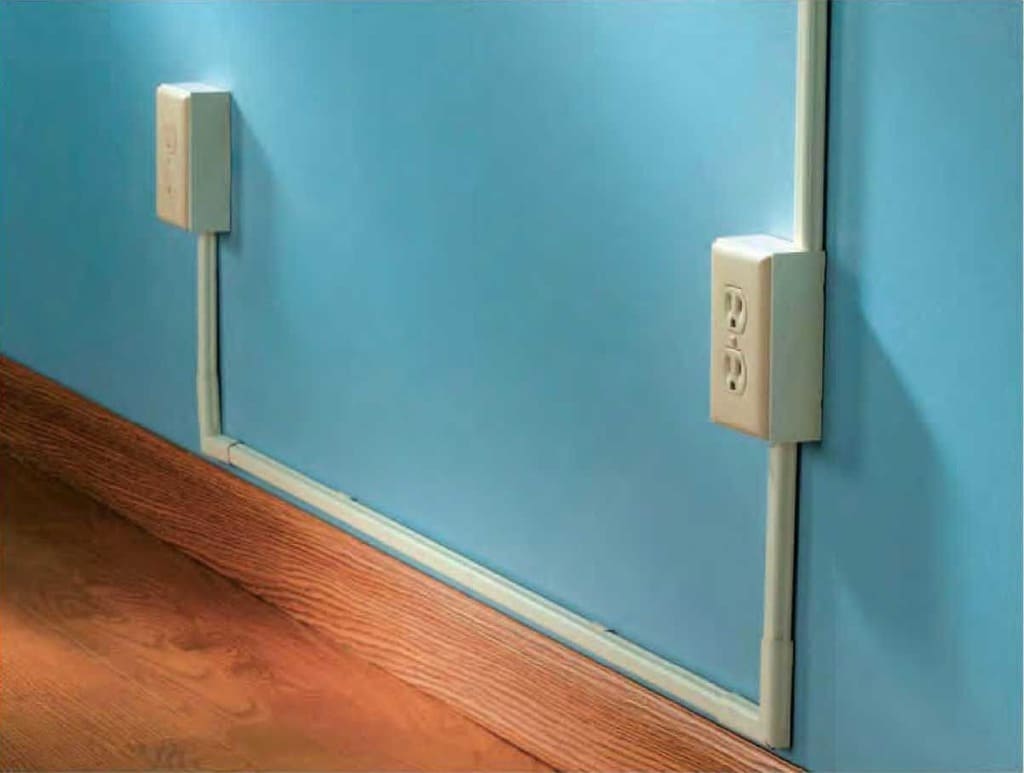

Существуют металлические и жёсткие пластиковые трубы. Этот вид в основном используется в промышленности, коммерческом строительстве или строительстве многоквартирных домов. В промышленности металлические трубы защищают не только от механических повреждений, но и от теплоты, химических веществ и во взрывоопасных помещениях.
В жилом и коммерческом строительстве металлические трубы используют на чердаках, при переходе через стены во взрывоопасных зонах и при прокладке по легковоспламеняющимся поверхностям. Жёсткие пластиковые трубы могут изготавливаться из ПВХ — для помещений, или из ПНД — для улицы. Они выполняют ту же функцию, что и гофрированные, но прочнее и менее удобны в прокладке.
Кабель-каналы и лотки: лёгкий доступ и эстетика

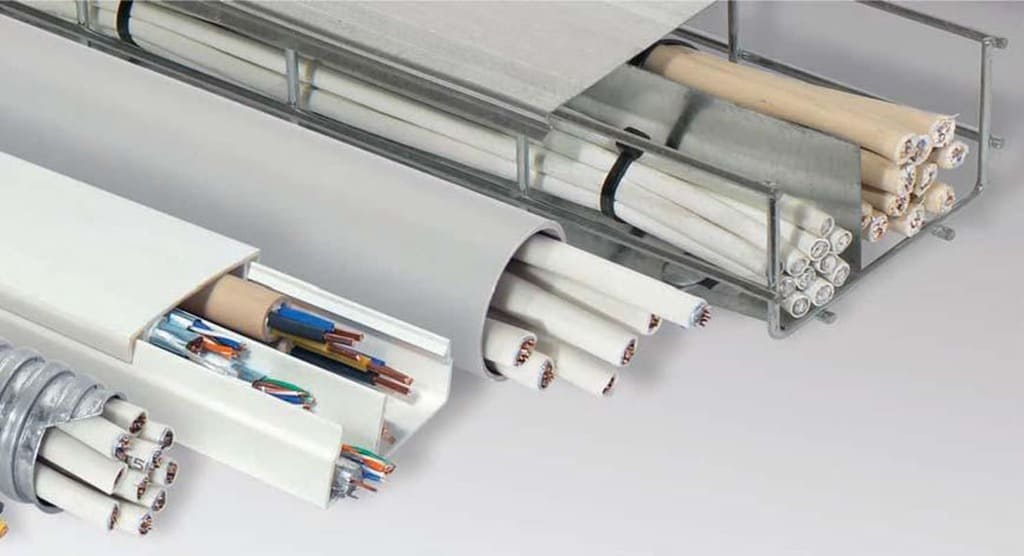

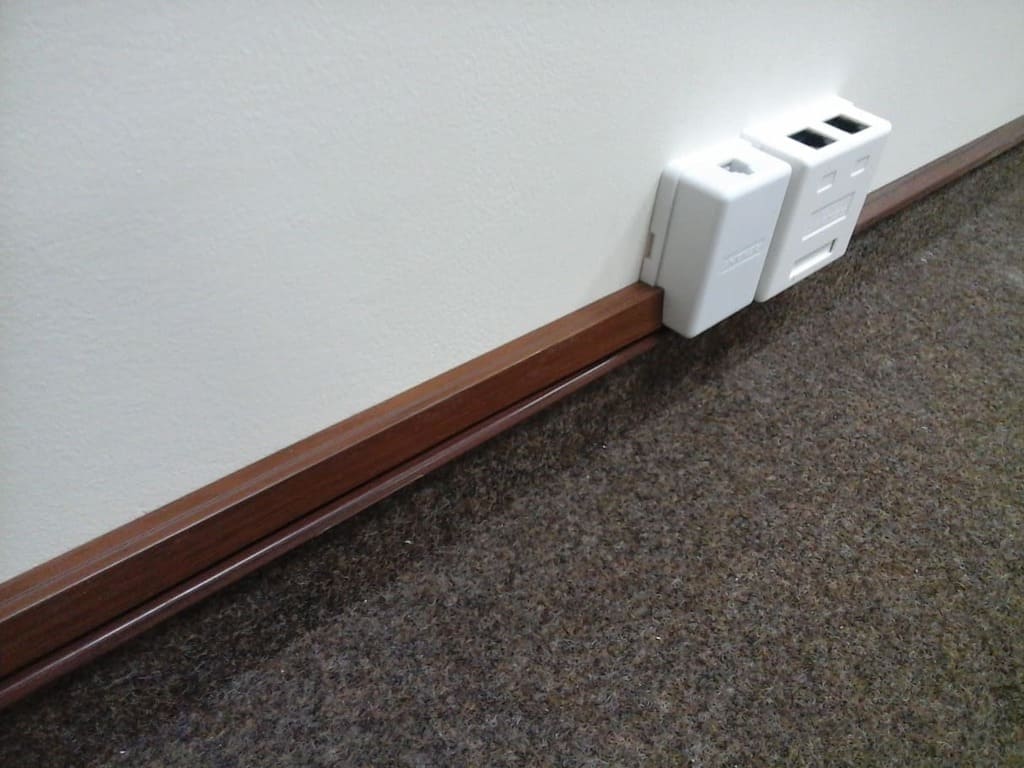

Последний способ — короба. Они могут быть в виде металлических лотков или пластиковых кабель-каналов. Основное преимущество — возможность в любой момент получить доступ к любому участку кабеля. В случае с трубами кабель нужно вытаскивать. Лотки бывают сплошными, перфорированными и лестничного типа. Их используют для трасс с кабелем большого сечения или при большом количестве кабелей. Это обычно крупные промышленные объекты, торговые центры.

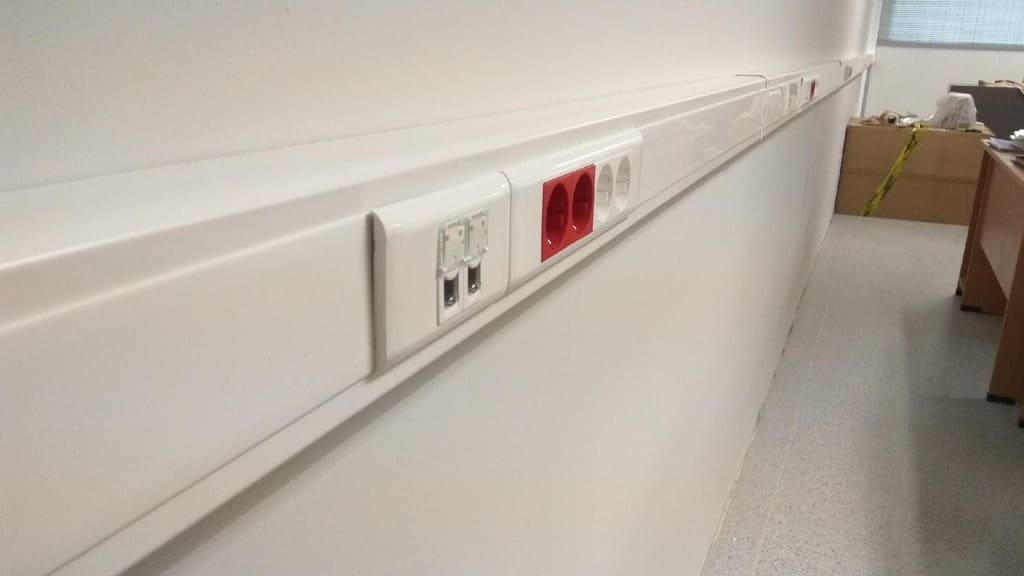

Для менее мощных кабелей и более эстетичного вида применяются пластиковые кабель-каналы. Их используют для организации рабочего места. Кроме организации линии, они защищают от механических повреждений, особенно напольные, поскольку по ним могут ходить.
Виды пластиковых кабель-каналов: от простого к сложному
Условно кабель-каналы делят на три категории:
- Перфорированный кабель-канал используется для разводки внутри щитов.
- Обычный кабель-канал — короб простой формы и минимумом аксессуаров. Используется там, где не требуется эстетичный вид. В нём можно организовать розетки, но вид будет простым. Иногда встречаются короба «под дерево».

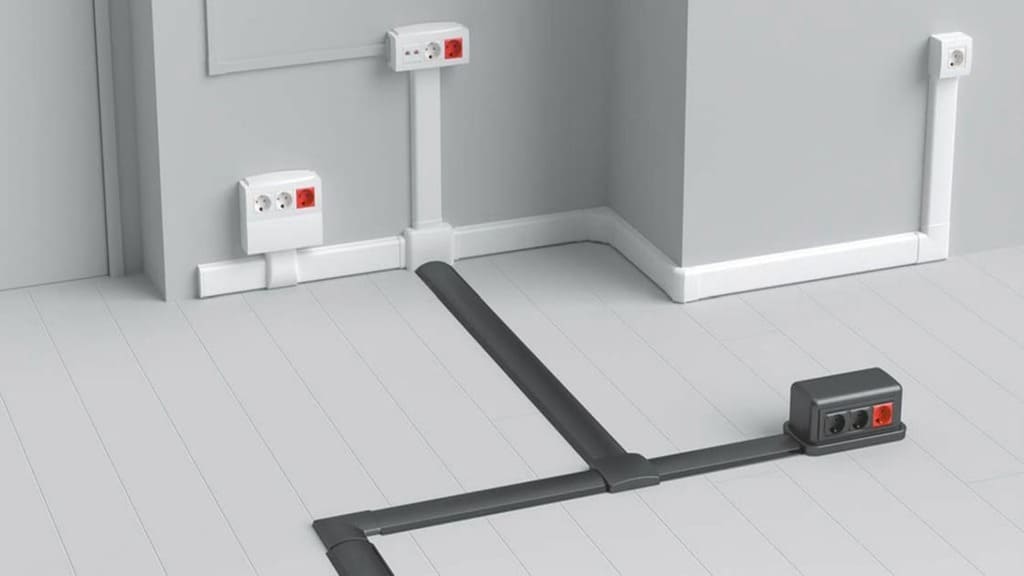

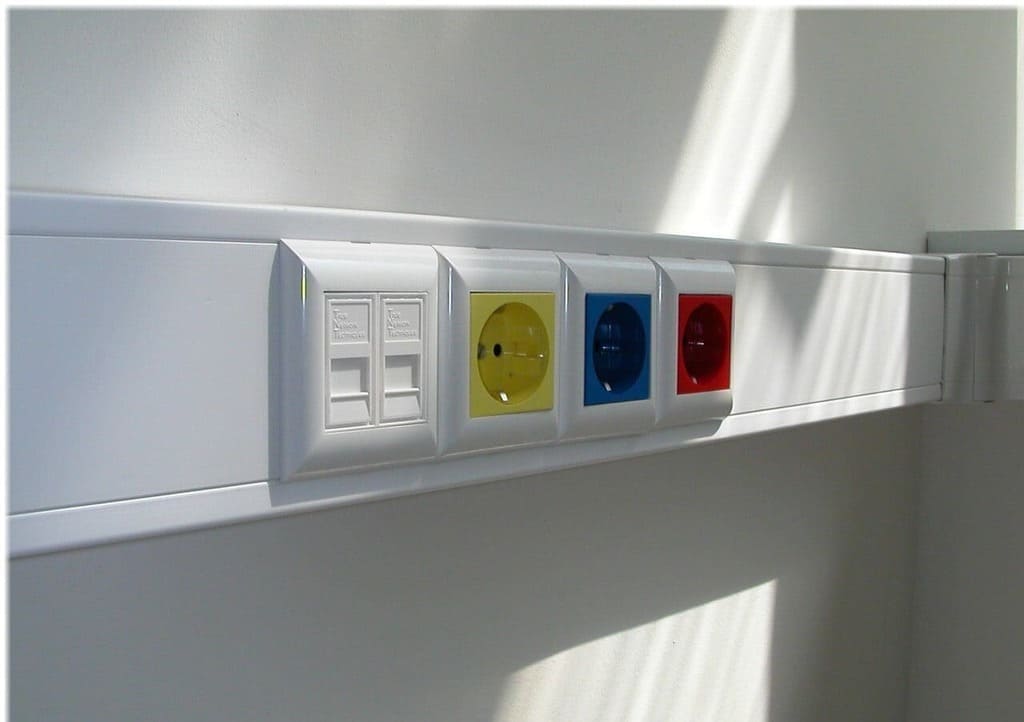

- Дорогие серии — короба с дизайном, представленные линейками: настенное, напольное, плинтусное исполнение. Обладают широким ассортиментом аксессуаров: углы с регулировкой, переходники, адаптеры для розеток, фиксаторы, разделители. Всё в едином стиле, что позволяет организовать пространство без нарушения эстетики. Все пластиковые кабель-каналы для внутреннего использования. Бюджетные серии могут со временем желтеть.
Важное правило: свободное пространство внутри
При выборе трубы или короба кабель должен занимать 40–50% сечения. Должна оставаться половина свободного пространства. Если подобрать кабель вплотную к трубе, его протяжка будет сложной. В короба можно укладывать кабель плотнее, но необходимо учитывать нагрев и отвод тепла.
